第六章 同步电机的稳态分析 同步发电机，视为一个有内阻抗的电源！
第六章 同步电机的稳态分析 同步发电机，视为一个有内阻抗的电源！
6.1同步电机的基本结构和运行状态 一、同步电机的基本结构 换向器 旋转电枢式 电刷 同步电机 隐极式 (Salient-pole) 旋转磁极式 凸极式 Cylindrical-Rotor) 基本结构形式
6.1 同步电机的基本结构和运行状态 同步电机 一、同步电机的基本结构 旋转电枢式 旋转电枢式 旋转磁极式 旋转磁极式 隐极式 （Salient-pole） 凸极式 （Cylindrical-Rotor ） 基本结构形式

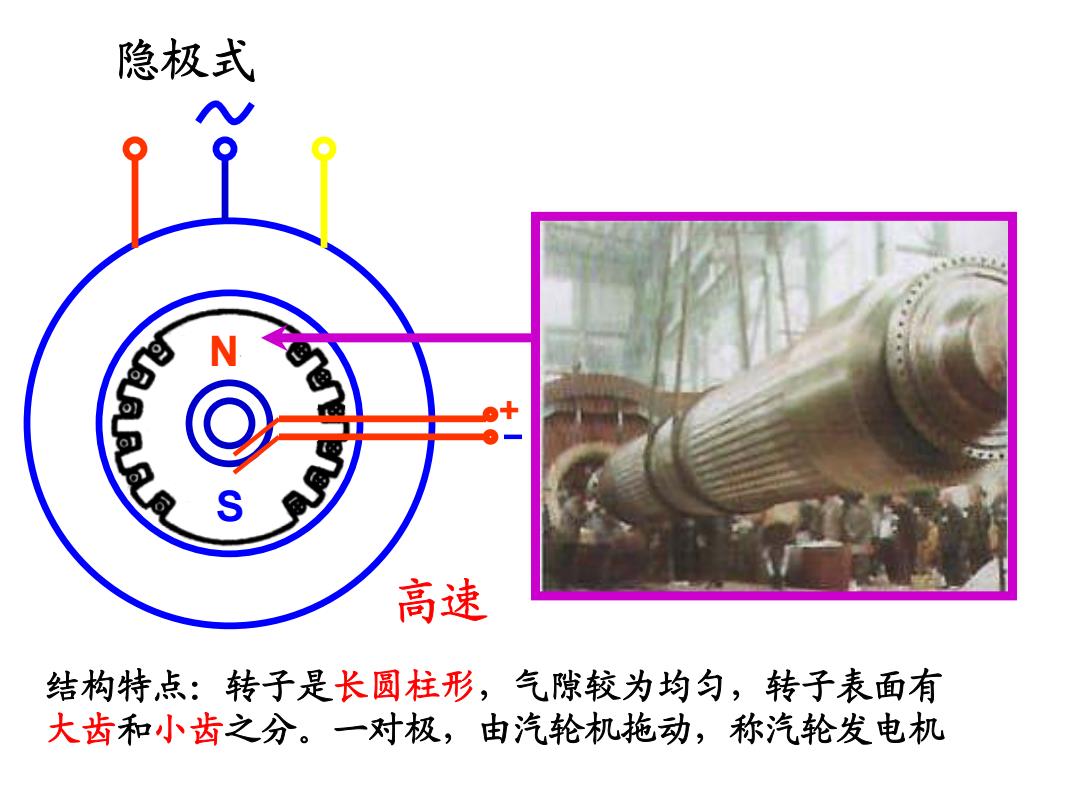

隐极式 N S 高速 结构特点：转子是长圆柱形，气隙较为均匀，转子表面有 大齿和小齿之分。一对极，由汽轮机拖动，称汽轮发电机
N S + 隐极式 结构特点：转子是长圆柱形，气隙较为均匀，转子表面有 大齿和小齿之分。一对极，由汽轮机拖动，称汽轮发电机 高速
隐极式 直轴，大齿中心 N 交轴 S 联想到直流电机的交轴电枢反应和直轴电枢反应！
N S 隐极式 直轴，大齿中心 交轴 联想到直流电机的交轴电枢反应和直轴电枢反应！ 联想到直流电机的交轴电枢反应和直轴电枢反应！
凸极式 N博 S 低速 结构特点：转子是扁盘状，转子表面有明显凸出的磁极，气 隙为不均匀。多对极，通常由水轮机拖动，称水轮发电机
N S N S + 凸极式 结构特点：转子是扁盘状，转子表面有明显凸出的磁极，气 隙为不均匀。多对极，通常由水轮机拖动，称水轮发电机 低速
