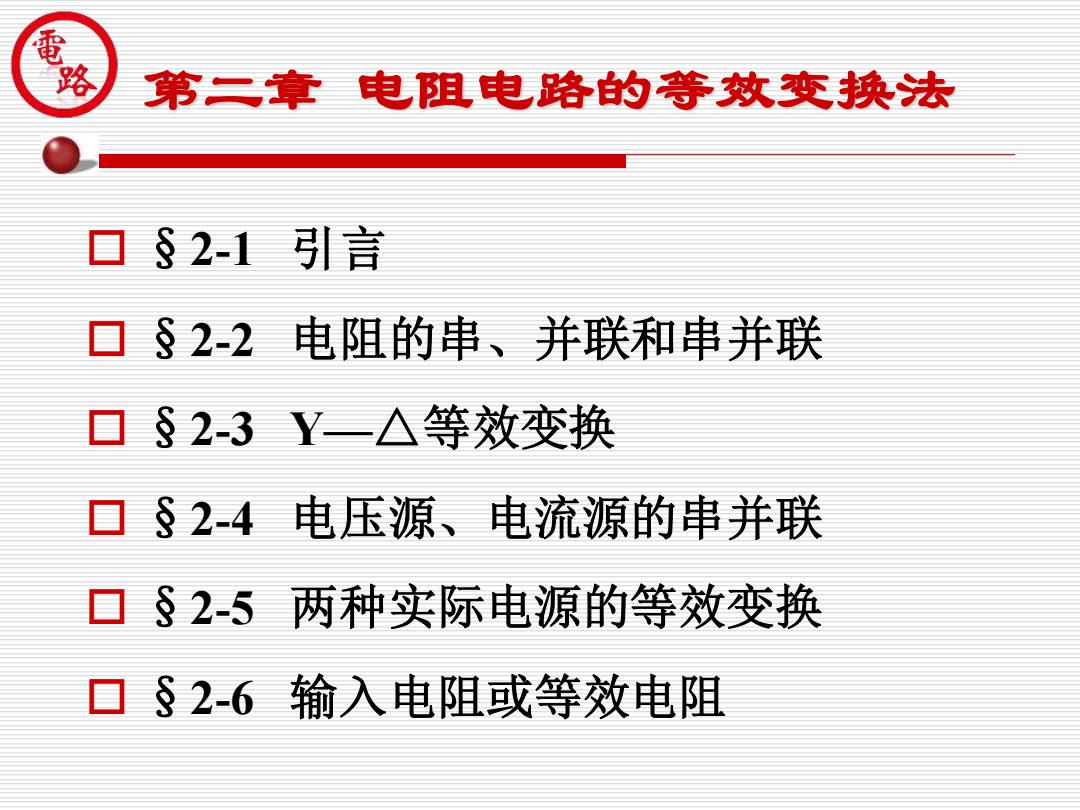

第二章电阻电路的等效变换法 目 §21引言 ▣§2-2 电阻的串、并联和串并联 ▣§23Y一△等效变换 ▣§2-4电压源、 电流源的串并联 ▣§25两种实际电源的等效变换 ▣§26输入电阻或等效电阻
现代制造装备工程技术开发中心 佛山科学技术学院 第二章 电阻电路的等效变换法 §2-1 引言 §2-2 电阻的串、并联和串并联 §2-3 Y—△等效变换 §2-4 电压源、电流源的串并联 §2-5 两种实际电源的等效变换 §2-6 输入电阻或等效电阻
经的 第二章电阻电路的等效变换法 §21引言 一、电阻电路：由电源和电阻组成的电路 线性电阻电路：由线性电阻，电源组成的电路 电阻电路 非线性电阻电路：含非线性电阻的电路 非时变电阻电路 电阻电路 时变电阻电路
现代制造装备工程技术开发中心 佛山科学技术学院 一、电阻电路：由电源和电阻组成的电路 §2-1 引言 电阻电路 线性电阻电路：由线性电阻，电源组成的电路 非线性电阻电路：含非线性电阻的电路 电阻电路 非时变电阻电路 时变电阻电路 第二章 电阻电路的等效变换法
§21引言 二、等效法 若某电路N1与电路N2的VAR〈外特性》完全相同， 则N1N2等效 ⊥R 十 u R=R+R2 VAR:u=Ri+Ri VAR:A =(R+R2i 注意：当电路中的某一部分用其等效电路替代后，未被替 代部分的电压电流均应保持不变，即“对外等效
现代制造装备工程技术开发中心 佛山科学技术学院 VAR: 1 2 u R i R i = + VAR： u R R i = + ( 1 2 ) R1 R2 + - u i §2-1 引言 二、等效法 若某电路 N1与电路 N2 的 VAR〈外特性〉完全相同， 则 N1 N2 等效 R=R1+R2 + - u i 注意：当电路中的某一部分用其等效电路替代后，未被替 代部分的电压电流均应保持不变，即“对外等效
经的 §21引言 三、等效法 1、等效法：将复杂电路进行等效化简，从而求出各1.山，p 的一种分析方法 电阻的等效变换 2、本章内容 电源的等效变换
现代制造装备工程技术开发中心 佛山科学技术学院 三、等效法 1、等效法：将复杂电路进行等效化简，从而求出各i. u, p 的一种分析方法 2、本章内容 电阻的等效变换 电源的等效变换 §2-1 引言
的 第二章具 电阻电路的等效变换法 §2-2电阻的串、并联和串并联 一、电阻的串联 1、串联：流过同一电流 2、串联后总电阻等于各分电阻之和 R R2 R=R1+R2+R3 VAR: VAR: W=4+42+43=Ri+R,i+R1 u=(R+R2+R)i
现代制造装备工程技术开发中心 佛山科学技术学院 一、电阻的串联 1、串联：流过同一电流 2、串联后总电阻等于各分电阻之和 VAR： u u u u R i R i R i = + + = + + 1 2 3 1 2 3 u R R R i = + + ( 1 2 3 ) §2-2 电阻的串、并联和串并联 第二章 电阻电路的等效变换法 R=R1+R2+R3 + - u i R1 R2 + - u i R3 + + - + - u1 u2 - u3 VAR：
