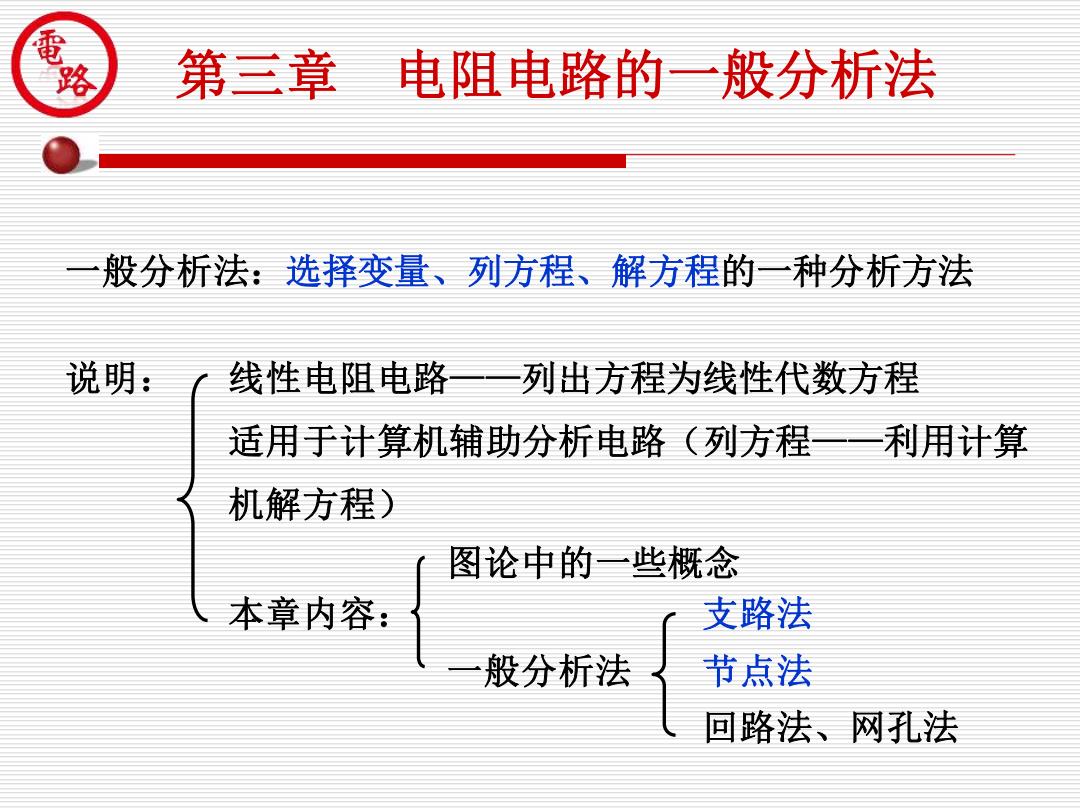

经的 第三章 电阻电路的一般分析法 般分析法：选择变量、列方程、解方程的一种分析方法 说明： 线性电阻电路 列出方程为线性代数方程 适用于计算机辅助分析电路（列方程 利用计算 机解方程) 图论中的一些概念 本章内容： 支路法 般分析法 节点法 回路法、网孔法
现代制造装备工程技术开发中心 佛山科学技术学院 第三章 电阻电路的一般分析法 一般分析法：选择变量、列方程、解方程的一种分析方法 说明： 线性电阻电路——列出方程为线性代数方程 适用于计算机辅助分析电路（列方程——利用计算 机解方程） 图论中的一些概念 本章内容： 支路法 一般分析法 节点法 回路法、网孔法
的 第三章电阻电路的一般分析法 §31电路中的图 一、图：一个图G是节点和支路的集合（点和线的集合） 举例 ② n=4 5 R3 R2 ③ b=6 ① ③ 2 3 R4 ④ 6 R6
现代制造装备工程技术开发中心 佛山科学技术学院 一、图：一个图G是节点和支路的集合（点和线的集合） *举例 § 3-1 电路中的图 ① ④ ③ ② us _ + R1 R3 Is R6 R5 R4 R2 第三章 电阻电路的一般分析法 ① ② ③ ④ 1 5 4 2 3 6 n=4 b=6

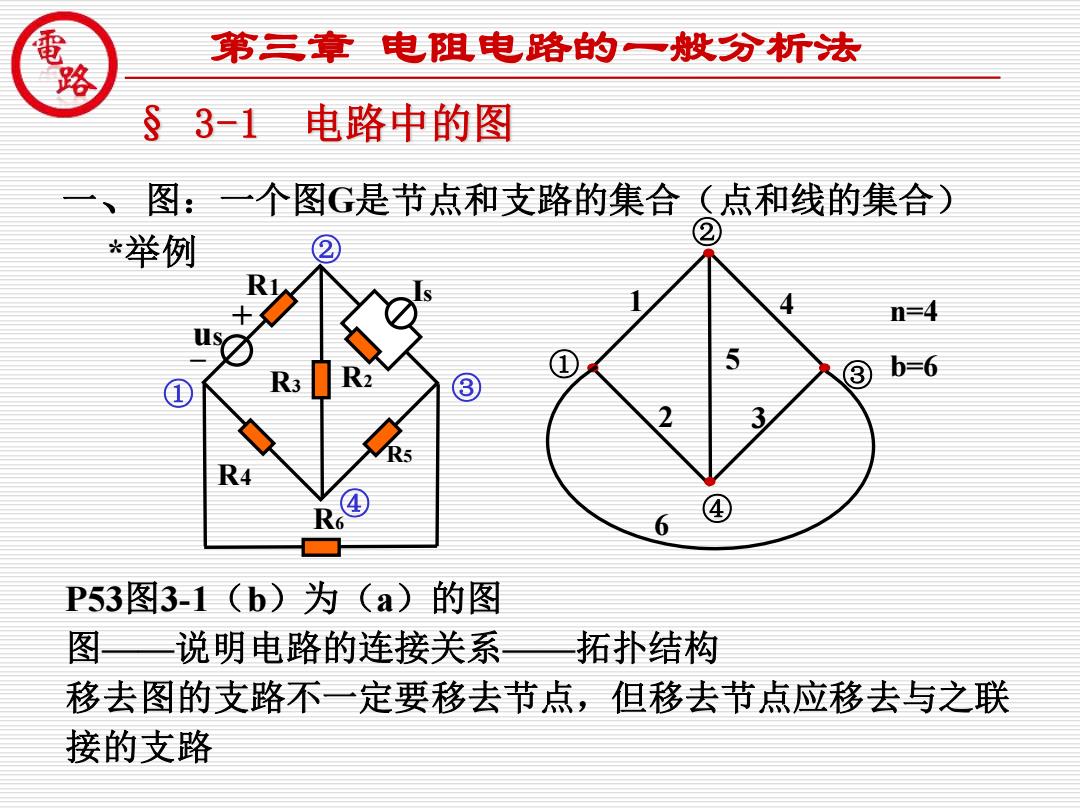

的 第三章电阻电路的一般分析法 §31电路中的图 一、图：一个图G是节点和支路的集合（点和线的集合） *举例 ② 2 4 n=4 u 5 R2 ③ b=6 ③ 3 R4 P53图3-1(b)为(a)的图 图说明电路的连接关系 拓扑结构 移去图的支路不一定要移去节点，但移去节点应移去与之联 接的支路
现代制造装备工程技术开发中心 佛山科学技术学院 一、图：一个图G是节点和支路的集合（点和线的集合） *举例 § 3-1 电路中的图 P53图3-1（b）为（a）的图 图——说明电路的连接关系——拓扑结构 移去图的支路不一定要移去节点，但移去节点应移去与之联 接的支路 第三章 电阻电路的一般分析法 ① ④ ③ ② us _ + R1 R3 Is R6 R5 R4 R2 ① ② ③ ④ 1 5 4 2 3 6 n=4 b=6

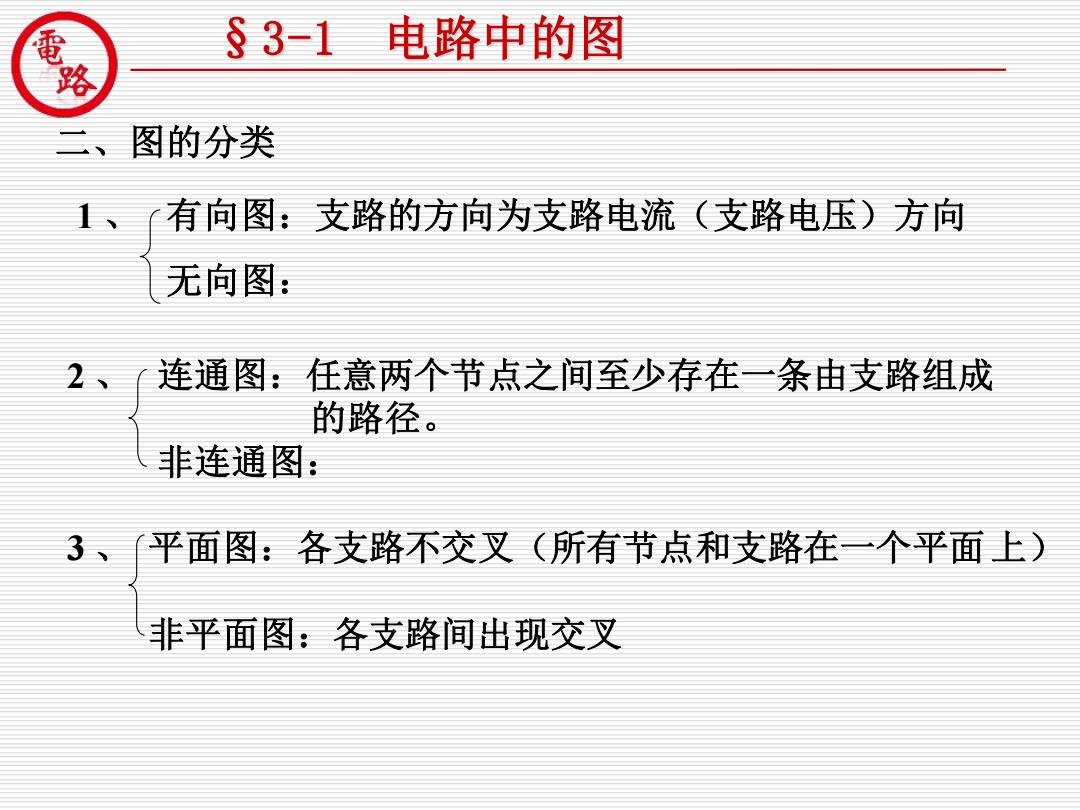

经的） §3-1电路中的图 、 图的分类 1、 有向图：支路的方向为支路电流（支路电压）方向 无向图： 2、连通图：任意两个节点之间至少存在一条由支路组成 的路径。 非连通图： 3、平面图：各支路不交叉（所有节点和支路在一个平面上） 非平面图：各支路间出现交叉
现代制造装备工程技术开发中心 佛山科学技术学院 二、图的分类 1 、 有向图：支路的方向为支路电流（支路电压）方向 无向图： 2 、 连通图：任意两个节点之间至少存在一条由支路组成 的路径。 非连通图： 3 、 平面图：各支路不交叉（所有节点和支路在一个平面上） 非平面图：各支路间出现交叉 §3-1 电路中的图
经的 §31电路中的图 2 6 5 三、概念 4 1、回路：图中任一闭合路径。 2、网孔：内部不含支路的回路。 3、一个图的子图T:子图T的所有支路、节点均属于G。 4、路径：从图G某点出发沿着一些支路连续移动，从而到 达另一个节点，这些支路构成图G的一条路径
现代制造装备工程技术开发中心 佛山科学技术学院 三、概念 1 、回路：图中任一闭合路径。 2 、网孔：内部不含支路的回路。 3 、一个图的子图T：子图T的所有支路、节点均属于G。 4 、路径：从图G某点出发沿着一些支路连续移动，从而到 达另一个节点，这些支路构成图G的一条路径。 1 3 4 2 5 6 7 §3-1 电路中的图
