电机的暂态问题 3.0绪论 3.1超导体闭合回路磁链守恒原理 3.2变压器的暂态过程 3.3同步发电机突然短路的暂态过程
3.0 绪论 3.1 超导体闭合回路磁链守恒原理 3.2 变压器的暂态过程 3.3 同步发电机突然短路的暂态过程 电机的暂态问题

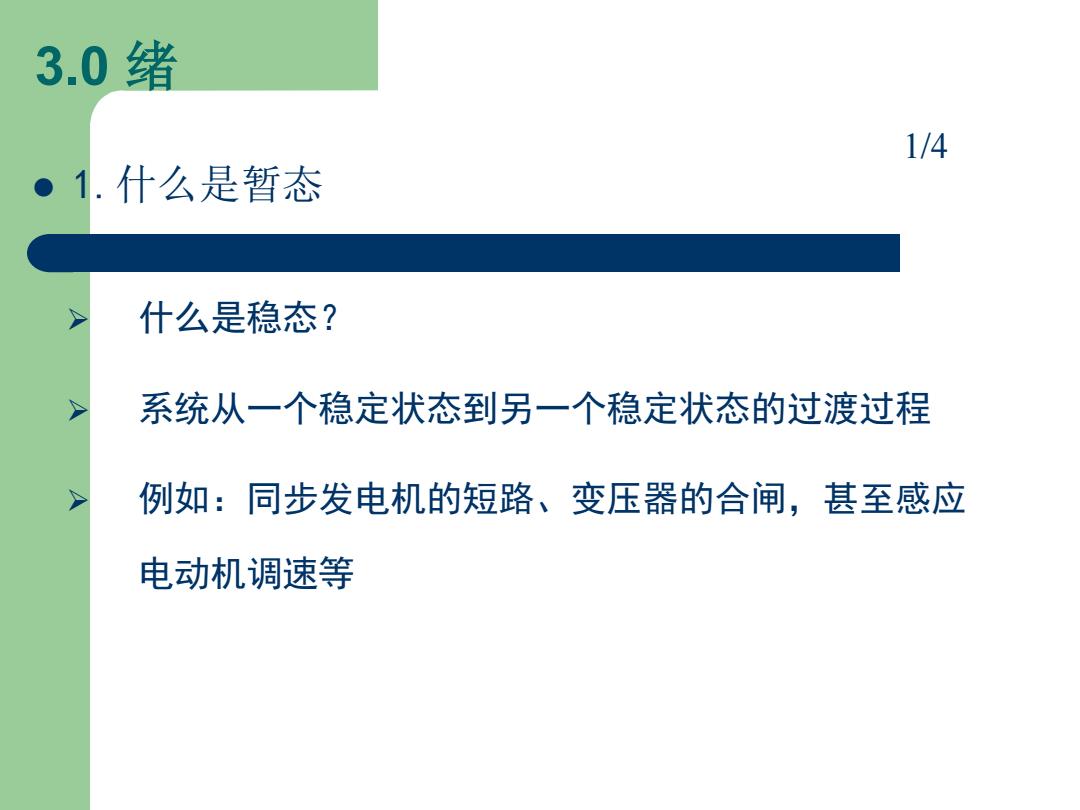

3.0绪 1/4 ·1.什么是暂态 什么是稳态？ 系统从一个稳定状态到另一个稳定状态的过渡过程 例如：同步发电机的短路、变压器的合闸，甚至感应 电动机调速等
3.0 绪 ⚫ 1.什么是暂态 1/4 ➢ 什么是稳态？ ➢ 系统从一个稳定状态到另一个稳定状态的过渡过程 ➢ 例如：同步发电机的短路、变压器的合闸，甚至感应 电动机调速等

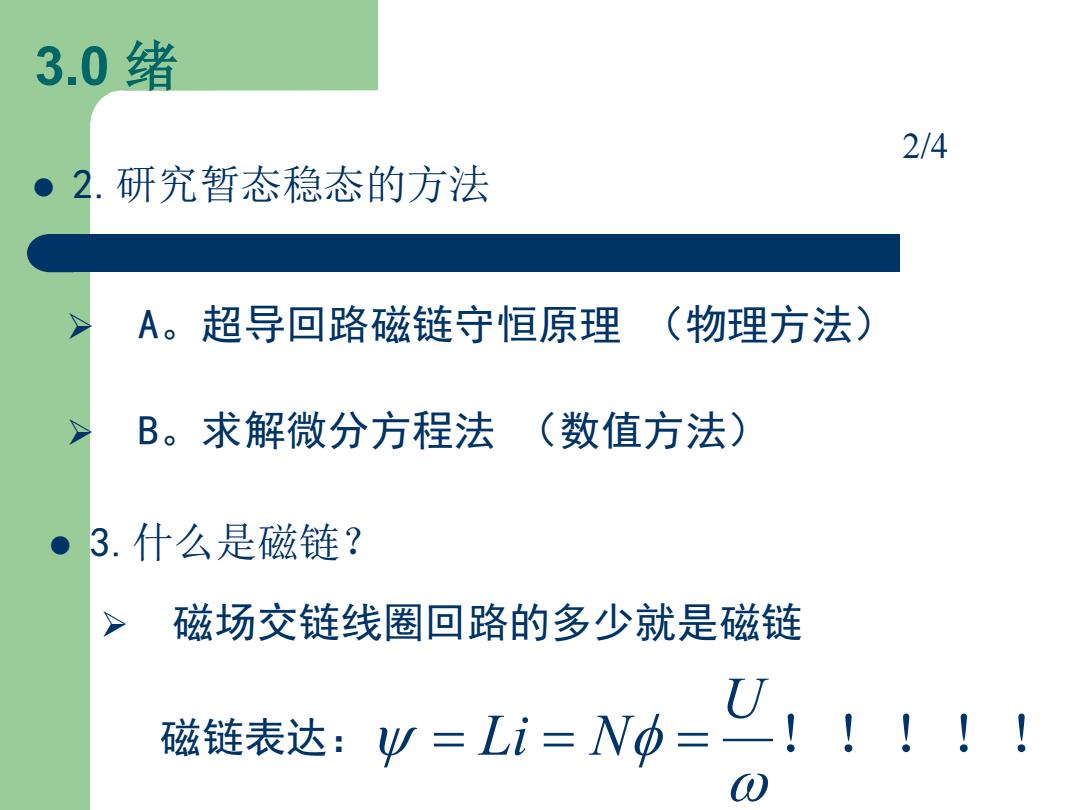

3.0绪 2/4 。2.研究暂态稳态的方法 A。超导回路磁链守恒原理 (物理方法) B。求解微分方程法（数值方法） 。3.什么是磁链？ 磁场交链线圈回路的多少就是磁链 磁链表达：y=Li=Np=U!！1 0
3.0 绪 ⚫ 2.研究暂态稳态的方法 2/4 ➢ A。超导回路磁链守恒原理 （物理方法） ➢ B。求解微分方程法 （数值方法） ⚫ 3.什么是磁链？ ➢ 磁场交链线圈回路的多少就是磁链 磁链表达： ！！！！！ U = Li = N =
3/4 3.什么是磁链？ 变化的磁链引起感应电势 dΨ e=- dt 运动电势：由于磁场运动在线圈中引起的电势 变压器电势：磁场不动但磁场大小(（1变化)变化而在线圈中引 起的电势 自感电势：线圈本身的电流变化在线圈中引起的电势
3/4 ⚫ 3.什么是磁链？ ➢ 变化的磁链引起感应电势 ➢ 运动电势：由于磁场运动在线圈中引起的电势 ➢ 变压器电势：磁场不动但磁场大小（If变化）变化而在线圈中引 起的电势 ➢ 自感电势：线圈本身的电流变化在线圈中引起的电势 dt d e = −
3.1超导体闭合回路磁链守恒原理 1/4 超导回路的磁链、电动势和电流 外磁场变化产生的感应 电动势 dyo eo dt 自感电动势 N dw. S e ea= dt
3.1 超导体闭合回路磁链守恒原理 ⚫ 超导回路的磁链、电动势和电流 1/4 0 0 e c i 0 a a e 外磁场变化产生的感应 电动势 dt d e 0 0 = − 自感电动势 dt d e a a = − N S
