第五章蜗轮传动渐开线圆柱蜗杆切于基国柱的刮面内的齿形渐开线基圆车刀刀列平面与基店或上或下相切将车刀刀刃面置于蜗杆基圆柱的切平面内可以磨齿，获较高精度
第五章 蜗轮传动 z 将车刀刀刃面置于蜗杆基圆柱的切平面内 z 可以磨齿，获较高精度

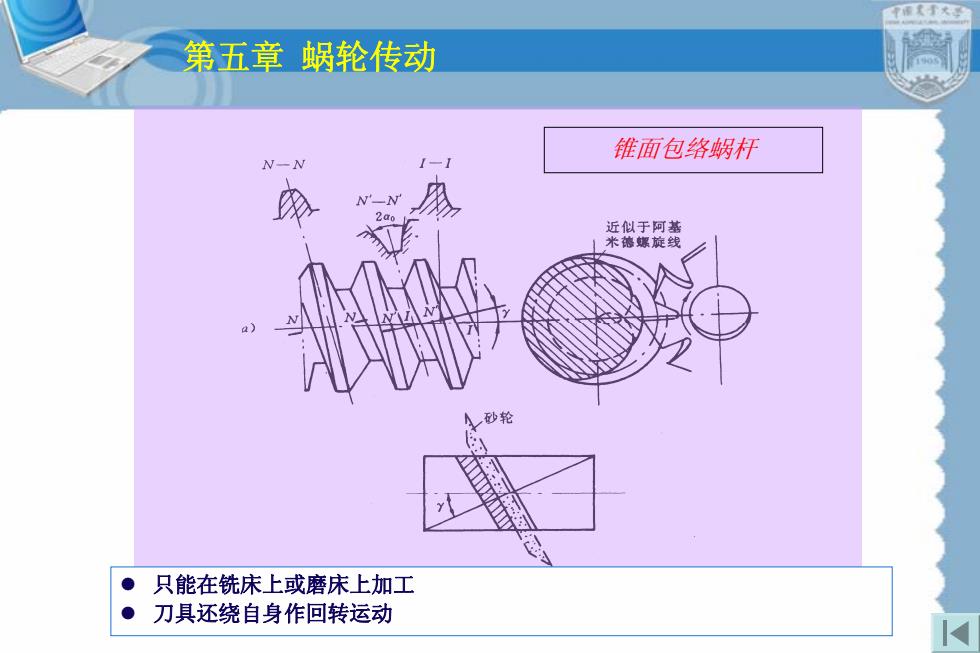

第五章蜗轮传动锥面包络蜗杆N-N近似于阿基米螺旋线砂轮只能在铣床上或磨床上加工刀具还绕自身作回转运动
第五章 蜗轮传动 z 只能在铣床上或磨床上加工 z 刀具还绕自身作回转运动 锥面包络蜗杆

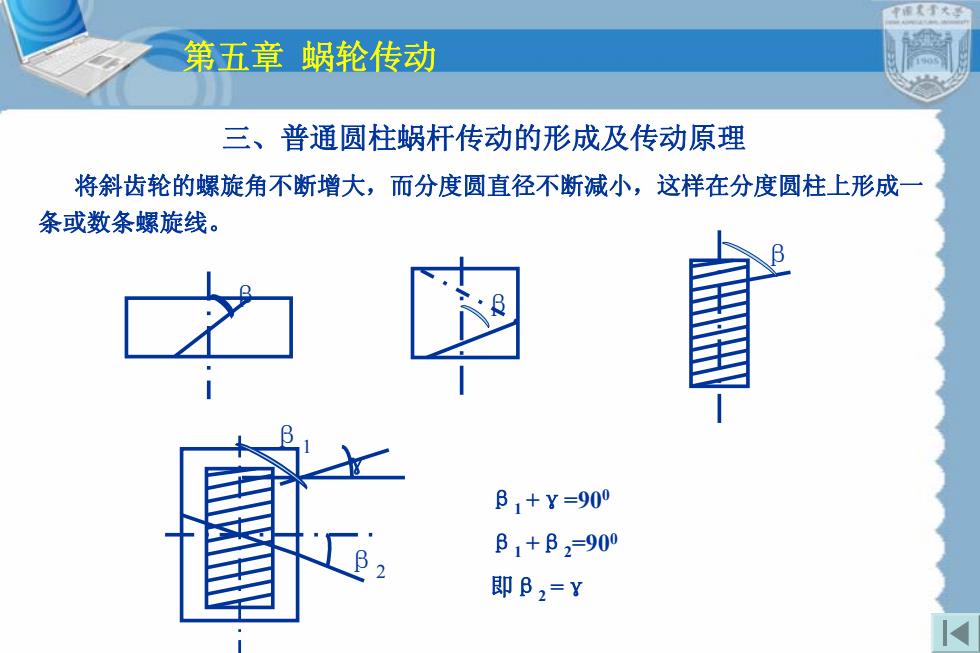

第五章蜗轮传动三、普通圆柱蜗杆传动的形成及传动原理将斜齿轮的螺旋角不断增大，而分度圆直径不断减小，这样在分度圆柱上形成条或数条螺旋线。哥β,+y=900β,+β2=900即β=Y
第五章 蜗轮传动 三、普通圆柱蜗杆传动的形成及传动原理 β β β γ β1 β2 将斜齿轮的螺旋角不断增大，而分度圆直径不断减小，这样在分度圆柱上形成一 条或数条螺旋线。 β1 +γ=900 β1 +β2=900 即β2 =γ

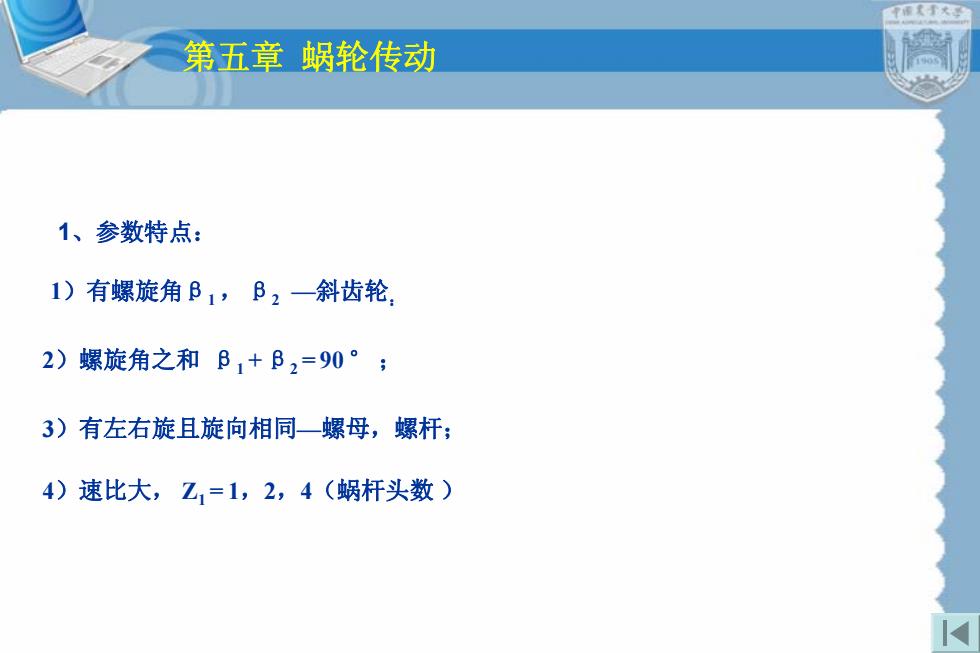

T第五章蜗轮传动1、参数特点：1）有螺旋角βi，β，一斜齿轮2）螺旋角之和β+β，=90°3）有左右旋且旋向相同一螺母，螺杆；4）速比大，Z,=1，2，4（蜗杆头数）
第五章 蜗轮传动 1、参数特点： 1）有螺旋角β1 ，β2 —斜齿轮： 2）螺旋角之和 β1 + β2 = 90° ； 3）有左右旋且旋向相同 —螺母，螺杆； 4）速比大， Z1 = 1，2，4（蜗杆头数 ）

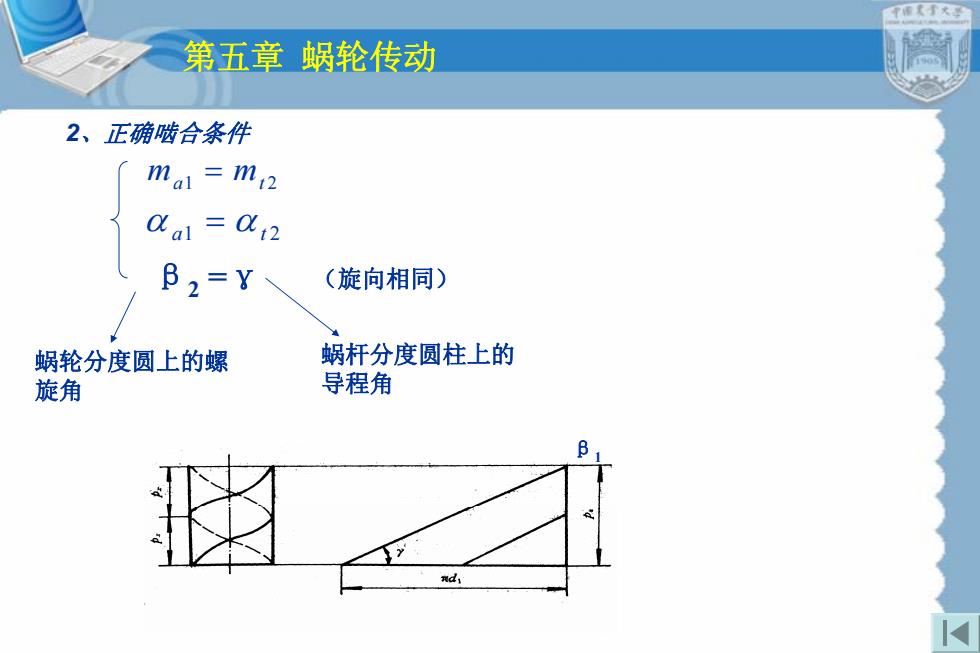

第五章 蜗轮传动2、正确啮合条件mai=m/2αa=α12β.（旋向相同）=y蜗杆分度圆柱上的蜗轮分度圆上的螺导程角旋角
第五章 蜗轮传动 = mm ta 21 α = α ta 21 蜗杆分度圆柱上的 导程角 蜗轮分度圆上的螺 旋角 （旋向相同） 2、正确啮合条件 β1 β2 =γ
