第1章数字信号处理和DSP系统 利用通用微处理器进行信号处理的缺点如下 (1)信号处理的效率较低：以一个两个数值乘法为 例，处理器需要先用两条指令从存储器当中取值到 寄存器中，用一条指令完成两个寄存器的值相乘， 再用一条指令将结果存到存储器中，这样，完成一 次乘法就花费了4条指令，使信号处理的效率难以提 高。 (2)内部DMA通道较少：数字信号处理需要对大 量的数据进行搬移，如果这些数据搬移全部通过 CPU进行，将极大的浪费CPU资源，但通用处理器 往往DMA通道数量较少，甚至没有DMA通道，这 也将影响信号处理的效率 2010年7月18日 TMS320C55xDSP原理及应用 11
第1章数字信号处理和DSP系统 针对这些缺点，当前的发展趋势是在通用处理器中内嵌硬 件数字信号处理单元，如很多视频处理器产品都是在 ARM9处理器中嵌入H.264、MPEG4等硬件视频处理模块， 从而取得了较好的处理效果；而另一条路径是在单片中集 成ARM处理器和DSP处理器，类似的产品如德州仪器的 OMAP处理器及最新的达芬奇视频处理器，它们就是在 一 个芯片中集成了一个ARM9处理器和一个C55x处理器或一 个C64x处理器。 如：TMS320DM270ARM9+TMS320C5909 TMS320DM355ARM+协处理器 图像硬压缩MPEG4 TMS320DM375ARM+协处理器[ 图像硬压缩MPEG4H.264 TMS320DM360ARM+协处理器图像硬压缩MPEG4H.264 2010年7月18日 TMS320C55xDSP原理及应用 12

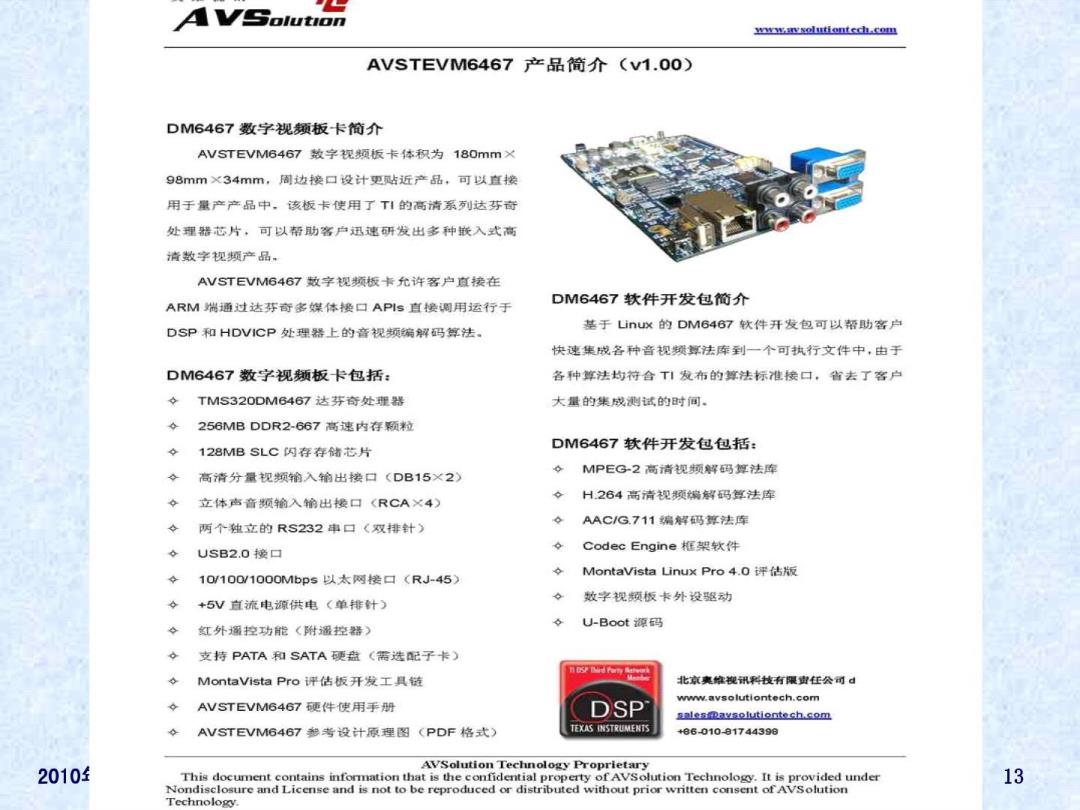

wwwavsolutiontcch.com AVSTEVM6467产品简介(v1.00) DM6467数字视频板卡简介 AVSTEVM6467数字视烦板卡体积为180mm× 98mm×34mm,周边接口设计更贴近产品，可以直接 用于量产产品中，该板卡使用了T川的高清系列达芬奇 处理器芯片，可以帮助客户迅速研发出多种嵌入式高 清数字视烦产品， AVST日VM6467数字视频板卡允许客户直接在 ARM端通过达芬奇多媒体楼口APs直接调用运行于 DM6467软件开发包简介 DSP和HDVICP处理器上的音视频编解码算法。 基于Unux的DM6467软件开发包可以帮助客户 快速集成各种音视频算法库到一个可执行文件中，由于 DM6467数字视频板卡包括： 各种算法均符合T发布的算法标准接口，省去了客户 ◆TMS320DM6467达芽奇处理器 大量的集战则试的时间. 256 MB DDR2-667高速内存顾粒 DM6467软件开发包包括： 128 MB SLC闪存存储芯片 ◇高清分量视频输入输出接口(DB15×2) ◆MPEG2高清视频解码算法库 立体声音须输入输出楼口(RCA×4) H264高清视颍偏解码算法库 两个独立的RS232申口（双排针） AAC/G.711编解码算法库 USB2.0接口 Codec Engine框架软件 10/100/1000Mbp5以太网接口(RJ-45) MontaVista Linux Pro4.0评估版 +5V直流电源供电（单排针） 数字视领板卡外设驱动 红外通控功能（附遥控器） U-Boot源码 支持特PATA和SATA硬盘（需选配子卡） MontaVista Pro评估板开发工具链 北点爽惊视讯科技有限贵任公可d www.avsolutiontech.com AVSTEVM6467硬件使用手册 DSP le重aysolutiontech,com AVSTEVM6467参考设计原理图(PDF格式) TEXAS INSTRUMENTS +86010-81744398 AVSolution Technology Proprietary 20104 This document contains information that is the confidential property of AvSolution Technology.It is provided under 13 Nondisclosure and License and is not to be reproduced or distributed without prior written consent of AVSolution Technology
奥维视讯AVST EVM6467参考设计系统框图 AVIIC Expand IF SD Video IF ADV7343 CPLD D815 Stack IR Remote DIP Switch TVP5147 1VP7002 BI-Color LED DDR2-667 AIC32 Audio IF DN6467 DDR2-667 SLC NAND GNet PHY Ethemet Power JTAG SATA IF R5232x2 USB 2010年7月18日 TMS320C55xDSP原理及应用 14
第1章数字信号处理和DSP系统 3.利用可编程逻辑阵列(FPGA)进行实时数字信号处理 随着微电子技术的快速发展，FPGA的制作工艺已经进入 到45nm时期，这意味在一片集成电路当中可以集成更多的晶 体管，芯片运行更快，功耗更低。其主要优点如下。 (1)适合高速信号处理：FPGA采用硬件实现数字信号处理 更加适合实现高速数字信号处理，对于采样率大于100MHz 的信号，采用专用芯片或FPGA是适当的选择。 (2)具有专用数字信号处理结构：纵观当前最先进的FPGA 如ALTERA公司的StratixⅡ、Ⅲ系列、CycloneⅡ、Ⅲ系 列，Xilinx公司的Virtex-4、Virtex-5系列都为数字信号处理提 供了专用的数字信号处理单元，这些单元由专用的乘法累加 器组成，所提供的乘法累加器不仅减少了逻辑资源的使用， 其结构也更加适合实现数字滤波器、FFT等数字信号处理算 法。 2010年7月18日 TMS320C55xDSP原理及应用 15
