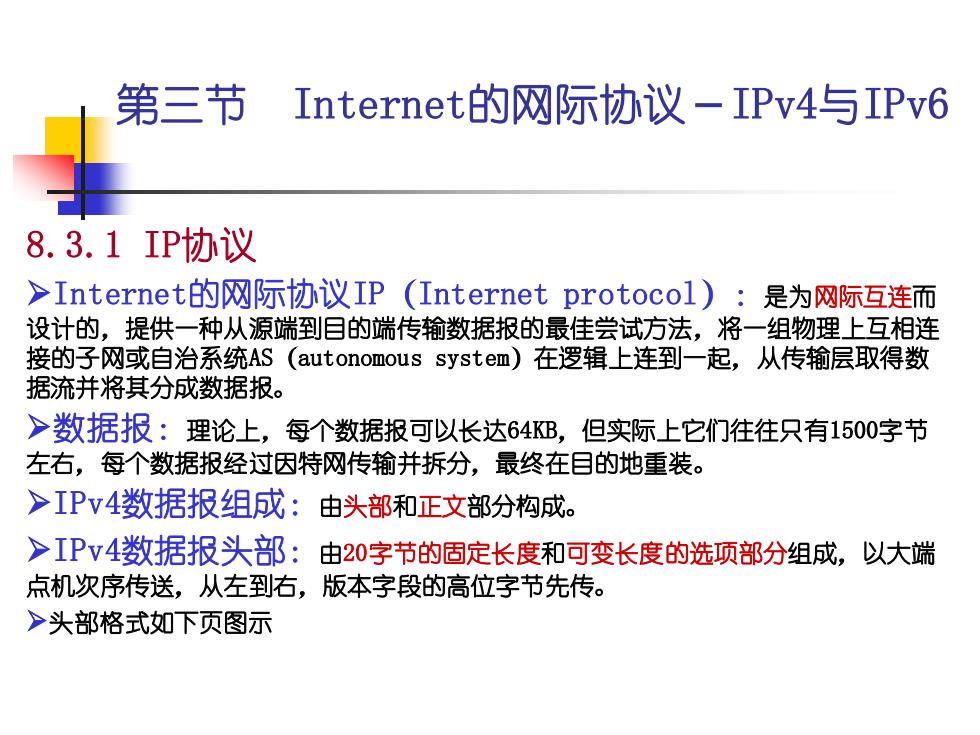

第三节 Internet的网际协议-IPv4与IPv6 8.3.1IP协议 >Internet的网际协议IP(Internet protocol):是为网际互连而 设计的，提供一种从源端到目的端传输数据报的最佳尝试方法，将一组物理上互相连 接的子网或自治系统AS(autonomous system)在逻辑上连到一起，从传输层取得数 据流并将其分成数据报。 >数据报：理论上，每个数据报可以长达64KB,但实际上它们往往只有1500字节 左右，每个数据报经过因特网传输并拆分，最终在目的地重装。 >IPv4数据报组成：由头部和正文部分构成。 >IPv4数据报头部：由20字节的固定长度和可变长度的选项部分组成，以大端 点机次序传送，从左到右，版本字段的高位字节先传。 >头部格式如下页图示
第三节 Internet的网际协议－IPv4与IPv6 8.3.1 IP协议 ➢Internet的网际协议IP（Internet protocol）：是为网际互连而 设计的，提供一种从源端到目的端传输数据报的最佳尝试方法，将一组物理上互相连 接的子网或自治系统AS（autonomous system）在逻辑上连到一起，从传输层取得数 据流并将其分成数据报。 ➢数据报：理论上，每个数据报可以长达64KB，但实际上它们往往只有1500字节 左右，每个数据报经过因特网传输并拆分，最终在目的地重装。 ➢IPv4数据报组成：由头部和正文部分构成。 ➢IPv4数据报头部：由20字节的固定长度和可变长度的选项部分组成，以大端 点机次序传送，从左到右，版本字段的高位字节先传。 ➢头部格式如下页图示

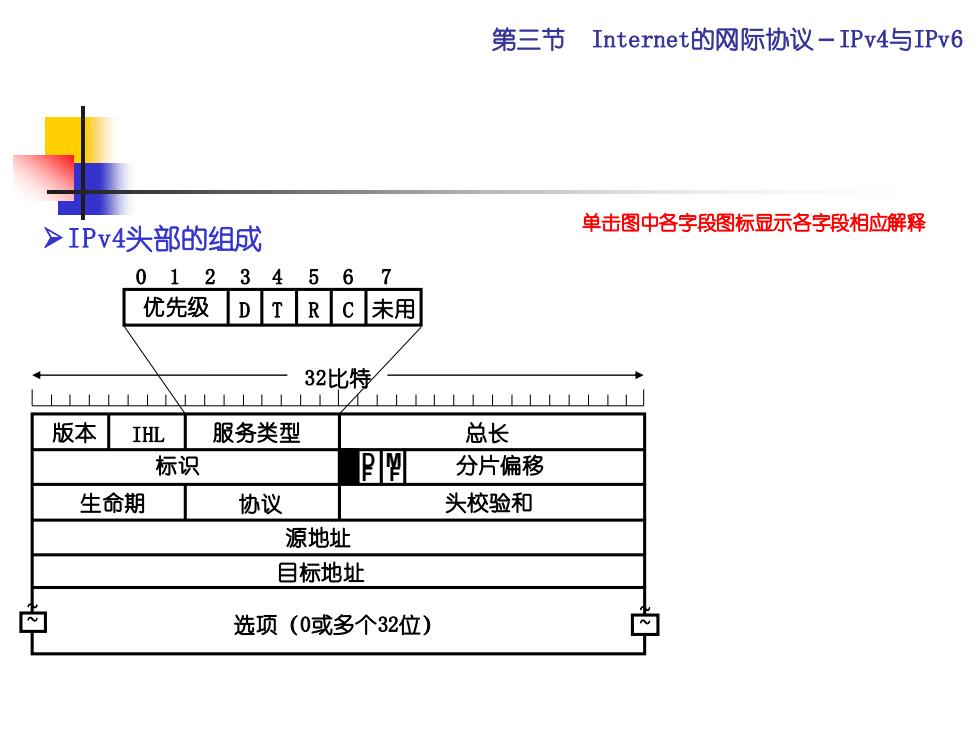

第三节Internet的网际协议-IPv4与IPv6 >IPv4头部的组成 单击图中各字段图标显示各字段相应解释 01234567 优先级 DTRC未用 32比特 版本 IHL 服务类型 总长 标识 9 分片偏移 生命期 协议 头校验和 源地址 目标地址 选项(0或多个32位)
第三节 Internet的网际协议－IPv4与IPv6 0 1 2 3 4 5 6 7 优先级 D T R C 未用 版本 IHL 服务类型 总长 标识 分片偏移 生命期 协议 头校验和 源地址 目标地址 选项（0或多个32位） D M F F ~ ~ ~ ~ 32比特 ➢IPv4头部的组成 单击图中各字段图标显示各字段相应解释

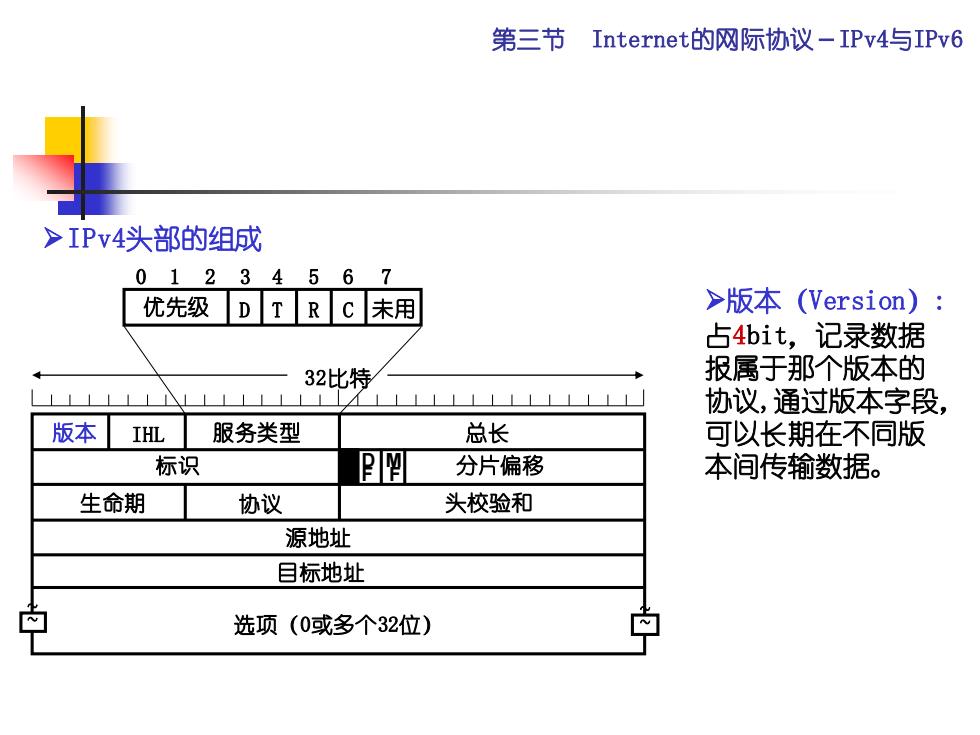

第三节Internet的网际协议-IPv4与IPv6 >IPv4头部的组成 01234 567 优先级DTRC未用 >版本(Version): 占4bit,记录数据 32比特 报属于那个版本的 协议，通过版本字段， 版本 IHL 服务类型 总长 可以长期在不同版 标识 阿 分片偏移 本间传输数据。 生命期 协议 头校验和 源地址 目标地址 电 选项(0或多个32位)
第三节 Internet的网际协议－IPv4与IPv6 0 1 2 3 4 5 6 7 优先级 D T R C 未用 版本 IHL 服务类型 总长 标识 分片偏移 生命期 协议 头校验和 源地址 目标地址 选项（0或多个32位） D M F F ~ ~ ~ ~ 32比特 ➢IPv4头部的组成 ➢版本（Version）: 占4bit，记录数据 报属于那个版本的 协议,通过版本字段， 可以长期在不同版 本间传输数据

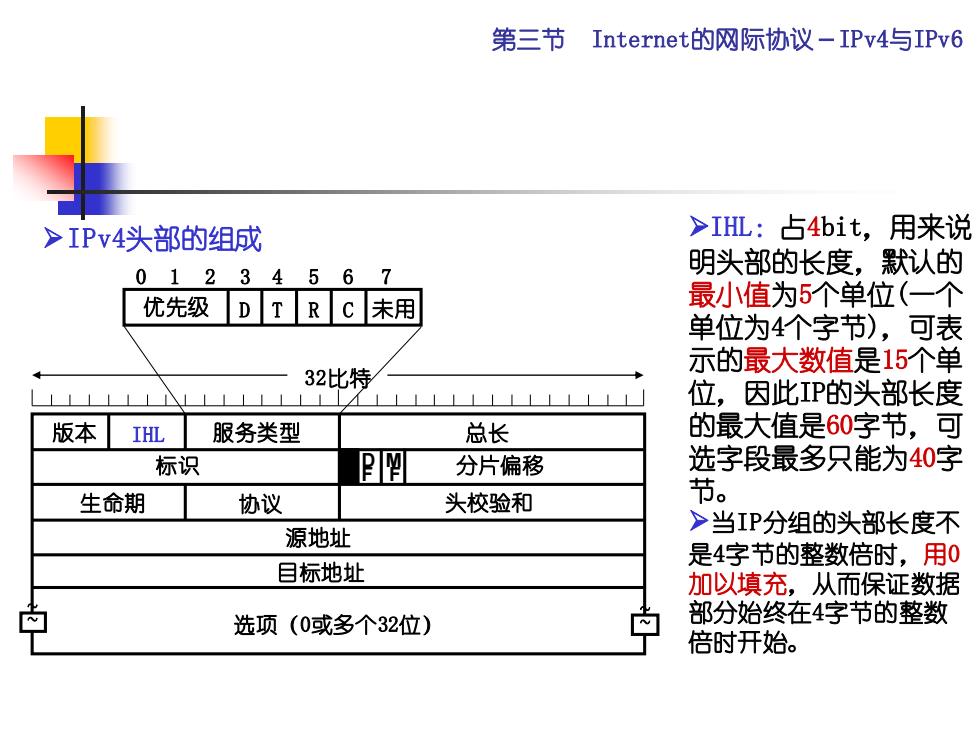

第三节Internet的网际协议-IPv4与IPv6 >IPv4头部的组成 >IHL:占4bit,用来说 01234567 明头部的长度，默认的 优先级 DTRC未用 最小值为5个单位（一个 单位为4个字节)，可表 示的最大数值是15个单 32比特 位，因此IP的头部长度 版本 IHL 服务类型 总长 的最大值是60字节，可 标识 9 分片偏移 选字段最多只能为40字 生命期 协议 头校验和 节。 源地址 >当IP分组的头部长度不 是4字节的整数倍时，用0 目标地址 加以填充，从而保证数据 选项(0或多个32位) 部分始终在4字节的整数 倍时开始
第三节 Internet的网际协议－IPv4与IPv6 0 1 2 3 4 5 6 7 优先级 D T R C 未用 版本 IHL 服务类型 总长 标识 分片偏移 生命期 协议 头校验和 源地址 目标地址 选项（0或多个32位） D M F F ~ ~ ~ ~ 32比特 ➢IPv4头部的组成 ➢IHL：占4bit，用来说 明头部的长度，默认的 最小值为5个单位(一个 单位为4个字节)，可表 示的最大数值是15个单 位，因此IP的头部长度 的最大值是60字节，可 选字段最多只能为40字 节。 ➢当IP分组的头部长度不 是4字节的整数倍时，用0 加以填充，从而保证数据 部分始终在4字节的整数 倍时开始

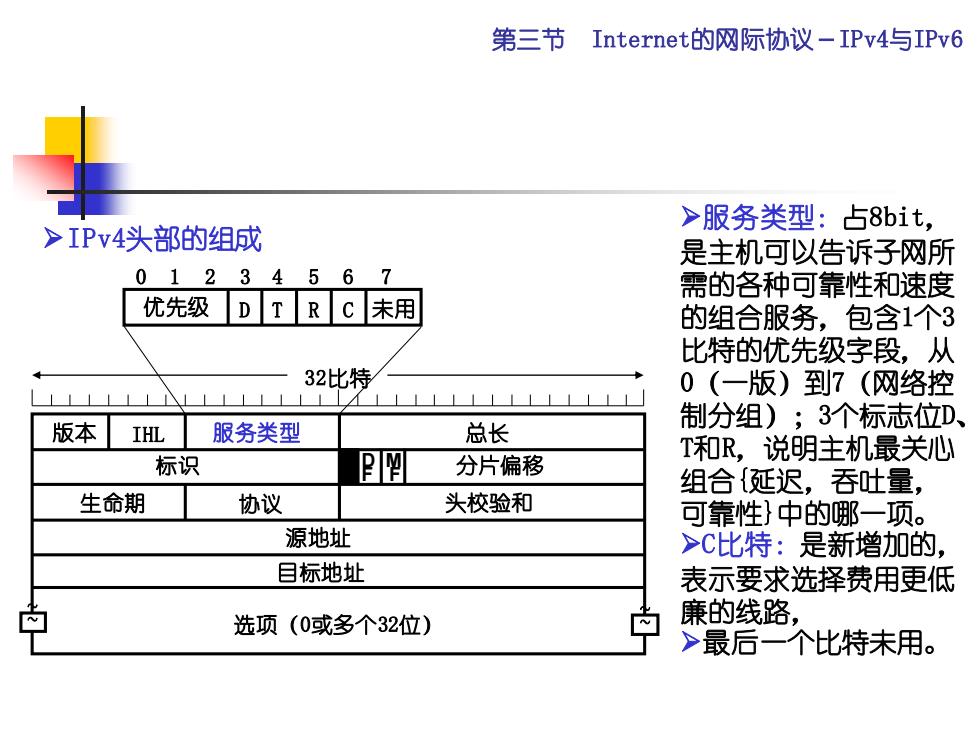

第三节Internet的网际协议-IPv4与IPv6 >服务类型：占8bit, >IPv4头部的组成 是主机可以告诉子网所 01234 567 需的各种可靠性和速度 优先级DTRc未用 的组合服务，包含1个3 比特的优先级字段，从 32比特 0(一版)到7（网络控 制分组)；3个标志位D、 版本 IHL 服务类型 总长 阿 分片偏移 T和R,说明主机最关心 标识 组合{延迟，吞吐量， 生命期 协议 头校验和 可靠性}中的哪一项。 源地址 >C比特：是新增加的， 目标地址 表示要求选择费用更低 电 选项(0或多个32位) 廉的线路， >最后一个比特末用
第三节 Internet的网际协议－IPv4与IPv6 0 1 2 3 4 5 6 7 优先级 D T R C 未用 版本 IHL 服务类型 总长 标识 分片偏移 生命期 协议 头校验和 源地址 目标地址 选项（0或多个32位） D M F F ~ ~ ~ ~ 32比特 ➢IPv4头部的组成 ➢服务类型：占8bit， 是主机可以告诉子网所 需的各种可靠性和速度 的组合服务，包含1个3 比特的优先级字段，从 0（一版）到7（网络控 制分组）；3个标志位D、 T和R，说明主机最关心 组合{延迟，吞吐量， 可靠性}中的哪一项。 ➢C比特：是新增加的， 表示要求选择费用更低 廉的线路， ➢最后一个比特未用
