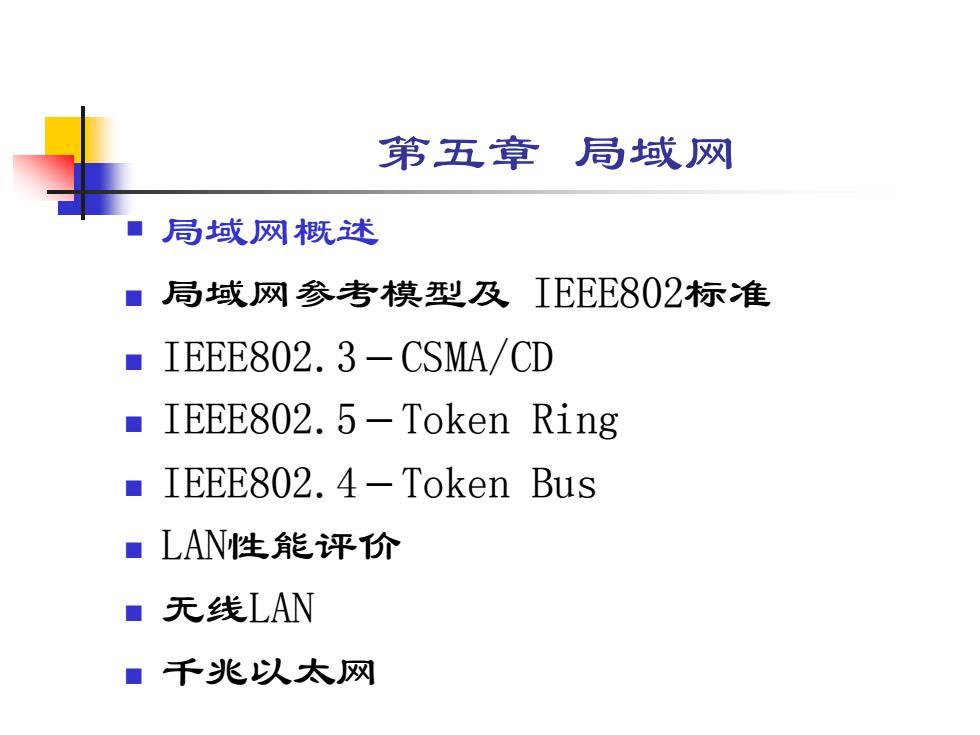

第五章局域网 」局域网概述 ■局域网参考模型及IEEE802标准 ■IEEE802.3-CSMA/CD ■ IEEE802.5-Token Ring ■IEEE802.4-Token Bus ■LAN性能评价 ■无线LAN ■千兆以太网
第五章 局域网 ▪ 局域网概述 ◼ 局域网参考模型及 IEEE802标准 ◼ IEEE802.3－CSMA/CD ◼ IEEE802.5－Token Ring ◼ IEEE802.4－Token Bus ◼ LAN性能评价 ◼ 无线LAN ◼ 千兆以太网
第一节 局域网概述 5.1.1 局域网的定义及特征 >局域网：是将)小范围内的各种通信设备互联在一起的通信网。 *小范围：可以是一建筑物内，一个校园、或大致几公里的一个区域。 *通信设备：指微型计算机、工作站、外部设备等。 *通信网：指局域网只包含一般计算机网络协议的低三层的功能，只有配上高层协 议和软件才能组成实用的计算机网络。 >局域网的主要特性： *属于某一单位所有而非公共网络； *地理范围有限(0.1~几公里)； *高数据速率（10~100Mbps)、低传输延时（几十毫秒）； *低误码率(10-8~10-11)。 >决定局域网特性的三方面技术： *用于传输数据的介质； *设备互联的拓扑结构； *由于信道共享而引起的介质访问控制方法
第一节 局域网概述 5.1.1 局域网的定义及特征 ➢局域网：是将小范围内的各种通信设备互联在一起的通信网。 小范围：可以是一建筑物内，一个校园、或大致几公里的一个区域。 通信设备：指微型计算机、工作站、外部设备等。 通信网：指局域网只包含一般计算机网络协议的低三层的功能，只有配上高层协 议和软件才能组成实用的计算机网络。 ➢局域网的主要特性： 属于某一单位所有而非公共网络； 地理范围有限（0.l 几公里）； 高数据速率（ 10 100Mbps）、低传输延时（几十毫秒）； 低误码率（10－8 10－11）。 ➢决定局域网特性的三方面技术： 用于传输数据的介质； 设备互联的拓扑结构 ； 由于信道共享而引起的介质访问控制方法
第一节 局域网概述 5.1.2 局域网拓扑结构 >网络的拓扑结构：指网络中各个节点互相连接的方法和形式。 >局域网拓扑结构有星型、总线型、环型及树型结构。 1.星型拓扑 >典例：PBX、由集线器和双绞线组成的LAN。 >拓扑结构：各站点通过点一点链路连至中心节点。 >特点：①采用集中控制通信策略，所有的通信由中心节点控制，中心节点可以有数 据处理能力并提供共享资源；②一般采用电路交换方式。 >优点： ①建网容易，配置方便； ②每个连接的故障容易排除，不影响全网； ③控制协议相对简单； >缺点： 名 ①在同样覆盖面积内，所用电缆量大； ②扩展不方便，需要预留或增设电缆； 星型拓扑 ③对中心节点要求非常高，一旦中心节点产生故障，全网将不能工作
第一节 局域网概述 5.1.2 局域网拓扑结构 ➢网络的拓扑结构：指网络中各个节点互相连接的方法和形式。 ➢局域网拓扑结构有星型、总线型、环型及树型结构。 1.星型拓扑 ➢典例：PBX、由集线器和双绞线组成的LAN。 ➢拓扑结构：各站点通过点—点链路连至中心节点。 ➢特点：采用集中控制通信策略，所有的通信由中心节点控制，中心节点可以有数 据处理能力并提供共享资源；一般采用电路交换方式。 ➢优点： 建网容易，配置方便； 每个连接的故障容易排除，不影响全网； 控制协议相对简单； ➢缺点： 在同样覆盖面积内，所用电缆量大； 扩展不方便，需要预留或增设电缆； 对中心节点要求非常高，一旦中心节点产生故障，全网将不能工作。 星型拓扑
第一节 局域网概述 2、总线拓扑 >典例：IEEE802.3(即以太网)和IEEE802.4(令牌总线)。 >拓扑结构：将所有站点通过硬件接口连到单根传输介质共享总线上。 >特点：①采用分布式控制通信策略，即每个站点都有控制发送和接收的访问逻辑； ②结构简单、可靠性高。 >优点： ①与星型拓朴相比，所需电缆长度较短； ②结构简单，可靠性高； ③扩充（如增加站点、延长电缆等）较容易。 >缺点： ①故障检测不很容易，如总线有故障需分段查找，如站点有故障需一个一个查； ②站点需要提供访问控制功能
第一节 局域网概述 2、总线拓扑 ➢典例：IEEE802.3(即以太网)和IEEE802.4(令牌总线)。 ➢拓扑结构：将所有站点通过硬件接口连到单根传输介质——共享总线上。 ➢特点：采用分布式控制通信策略，即每个站点都有控制发送和接收的访问逻辑； 结构简单、可靠性高。 ➢优点： 与星型拓朴相比，所需电缆长度较短； 结构简单，可靠性高； 扩充（如增加站点、延长电缆等）较容易。 ➢缺点： 故障检测不很容易，如总线有故障需分段查找，如站点有故障需一个一个查； 站点需要提供访问控制功能
第一节 局域网概述 3.环型拓扑 >典例：IBM令牌环网、剑桥环网。 >拓扑结构：入网设备通过中继器经点到点链路连成一个闭合环。 *中继器：是较简单的设备，无存储转发功能，从一条链路上接收数据， 以相同速率在另一条链路上输出。 >特点： ①对站点和环的访问控制采用分布式通信控制策略； ②数据在环上单向传输。 >优点： ①电线长度较短，与总线拓扑的相似； ②适于采用光缆连接，从而提供高数据速率。 >缺点： ①某段链路或某个中继器有故障会使全网不能工作； ②站点离网、入网都较困难
第一节 局域网概述 3.环型拓扑 ➢典例：IBM令牌环网、剑桥环网。 ➢拓扑结构：入网设备通过中继器经点到点链路连成一个闭合环。 中继器：是较简单的设备，无存储转发功能，从一条链路上接收数据， 以相同速率在另一条链路上输出。 ➢特点： 对站点和环的访问控制采用分布式通信控制策略； 数据在环上单向传输。 ➢优点： 电线长度较短，与总线拓扑的相似； 适于采用光缆连接，从而提供高数据速率。 ➢缺点： 某段链路或某个中继器有故障会使全网不能工作； 站点离网、入网都较困难
