第八章网络互 将众多的计算机网络进行互连，可以构成更大的计算机 网络，进而形成互联网。 8.1广域网的基本概念 8.2广域网接入技术 ■ 8.3 Internet的网际协议一IPv4与IPv6 ■ 8.4 Internet组播 ■ 8.5网络互联 8.6网络互连设备
第八章 网络互联 将众多的计算机网络进行互连，可以构成更大的计算机 网络，进而形成互联网。 ◼ 8.1 广域网的基本概念 ◼ 8.2 广域网接入技术 ◼ 8.3 Internet的网际协议－IPv4与IPv6 ◼ 8.4 Internet组播 ◼ 8.5 网络互联 ◼ 8.6 网络互连设备
第一节广域网的基本概念 >广域网组成： ∫节点交换机：将分组进行存储转发； 链路：节点之间通常是点到点连接，为提高网络可靠性，常将一个交换机与 多个节点交换机相连。 >区别（从层次上考虑）：广域网使用的协议在网络层，局域网在数据链路层。 >由局域网和广域网组成的互联网结构图： 局域网 局域网 局域网 局域网
第一节 广域网的基本概念 局域网 局域网 局域网 局域网 ➢广域网组成： 节点交换机：将分组进行存储转发； 链路：节点之间通常是点到点连接，为提高网络可靠性,常将一个交换机与 多个节点交换机相连。 ➢区别(从层次上考虑)：广域网使用的协议在网络层，局域网在数据链路层。 ➢由局域网和广域网组成的互联网结构图：
第一节广域网的基本概念 >广域网提供的两大类服务： ①无连接的服务— 数据报服务 ☑特点： √主机可随时发送数据，每个分组独立地进行路由选择； √当发生拥塞时，网络中的某个节点可以丢弃分组； √提供的服务是不可靠的，不能保证服务质量，而是一种尽力交付的服务。 ②面向连接的服务—虚电路服务 ☑特点： √建立通信连接 √进行数据通信 √拆除通信连接
第一节 广域网的基本概念 ➢广域网提供的两大类服务： 无连接的服务——数据报服务 特点： ✓主机可随时发送数据，每个分组独立地进行路由选择； ✓当发生拥塞时，网络中的某个节点可以丢弃分组； ✓提供的服务是不可靠的，不能保证服务质量，而是一种尽力交付的服务。 面向连接的服务——虚电路服务 特点： ✓建立通信连接 ✓进行数据通信 ✓拆除通信连接
第二节广域网接入技术 >广域网接入技术（也称为接入网技术），目前有4种技术方案： ①以现有电话网铜线为基础的xDSL技术 ②以电缆电视为基础的电缆调制解调器技术 ③光纤网络 ④无线卫星接入技术 交换机 交接箱 分线盒 用户终端 主干系统 配线系统 引入线 接入线 1.接入网(AN)的概念 >定义：是指交换局到用户终端之间的所有机线设备。 ☑ 主干系统：为传统的电缆和光缆，一般长数公里； ☑配线系统：也可以是电缆和光缆，其长度一般为几百米；引入线通常为几米 到几十米
第二节 广域网接入技术 交换机 交接箱 分线盒 用户终端 主干系统 配线系统 引入线 接入线 ➢广域网接入技术（也称为接入网技术），目前有4种技术方案： 以现有电话网铜线为基础的xDSL技术 以电缆电视为基础的电缆调制解调器技术 光纤网络 无线卫星接入技术 1.接入网（AN）的概念 ➢定义：是指交换局到用户终端之间的所有机线设备。 主干系统：为传统的电缆和光缆，一般长数公里； 配线系统：也可以是电缆和光缆，其长度一般为几百米；引入线通常为几米 到几十米

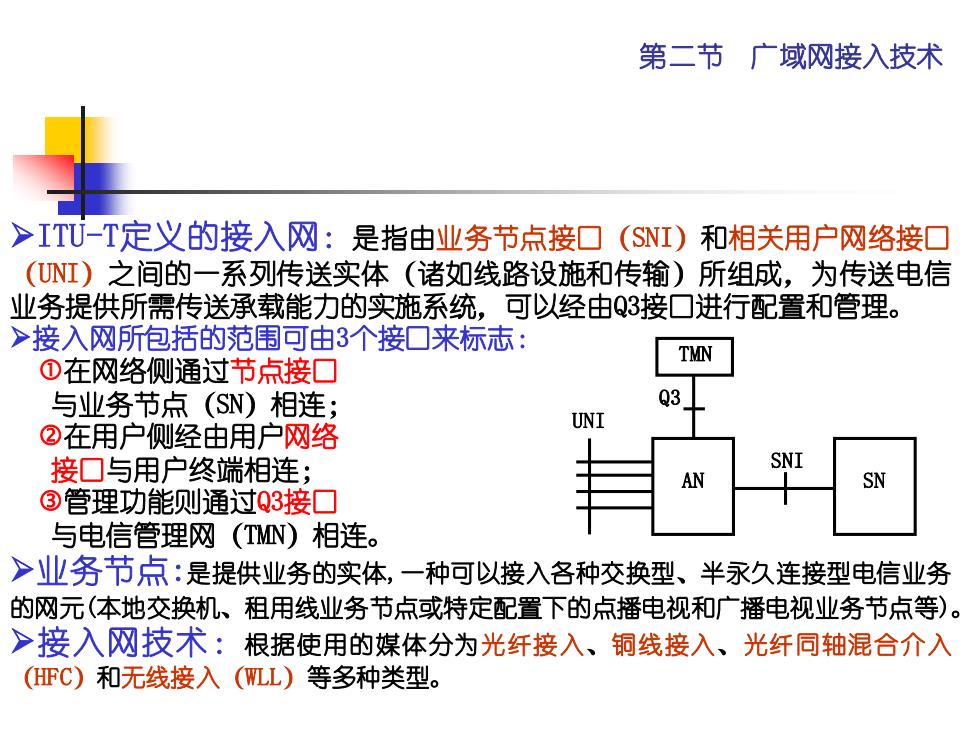

第二节广域网接入技术 >ITU-T定义的接入网：是指由业务节点接口(SI)和相关用户网络接口 (I)之间的一系列传送实体（诸如线路设施和传输）所组成，为传送电信 业务提供所需传送承载能力的实施系统，可以经由Q3接口进行配置和管理。 >接入网所包括的范围可由3个接口来标志： TMN ①在网络侧通过节点接口 与业务节点(SN)相连； 03 ②在用户侧经由用户网络 UNI 接口与用户终端相连； SNI A SN ③管理功能则通过Q3接口 与电信管理网(TMN)相连。 >业务节点：是提供业务的实体，一种可以接入各种交换型、半家久连接型电信业务 的网元（本地交换机、租用线业务节点或特定配置下的点播电视和广播电视业务节点等）。 >接入网技术：根据使用的媒体分为光纤接入、铜线接入、光纤同轴混合介入 (HFC)和无线接入(LL)等多种类型
第二节 广域网接入技术 ➢ITU-T定义的接入网：是指由业务节点接口（SNI）和相关用户网络接口 （UNI）之间的一系列传送实体（诸如线路设施和传输）所组成，为传送电信 业务提供所需传送承载能力的实施系统，可以经由Q3接口进行配置和管理。 ➢接入网所包括的范围可由3个接口来标志： 在网络侧通过节点接口 与业务节点（SN）相连； 在用户侧经由用户网络 接口与用户终端相连； 管理功能则通过Q3接口 与电信管理网（TMN）相连。 ➢业务节点:是提供业务的实体,一种可以接入各种交换型、半永久连接型电信业务 的网元(本地交换机、租用线业务节点或特定配置下的点播电视和广播电视业务节点等)。 ➢接入网技术：根据使用的媒体分为光纤接入、铜线接入、光纤同轴混合介入 （HFC）和无线接入（WLL）等多种类型。 TMN AN SN UNI Q3 SNI
