第三章 数据链路层 数据链路层的基本功能是在物理层传输比特流能 力的基础上，通过协议在相邻两个节点之间进行可靠 的数据传输。 数据链路层的功能、模型与服务 流量控制 差错控制 ■ 面向位的控制规程HDLC Internet中的PPP协议
第三章 数据链路层 ◼ 数据链路层的功能、模型与服务 ◼ 流量控制 ◼ 差错控制 ◼ 面向位的控制规程HDLC ◼ Internet中的PPP协议 数据链路层的基本功能是在物理层传输比特流能 力的基础上，通过协议在相邻两个节点之间进行可靠 的数据传输

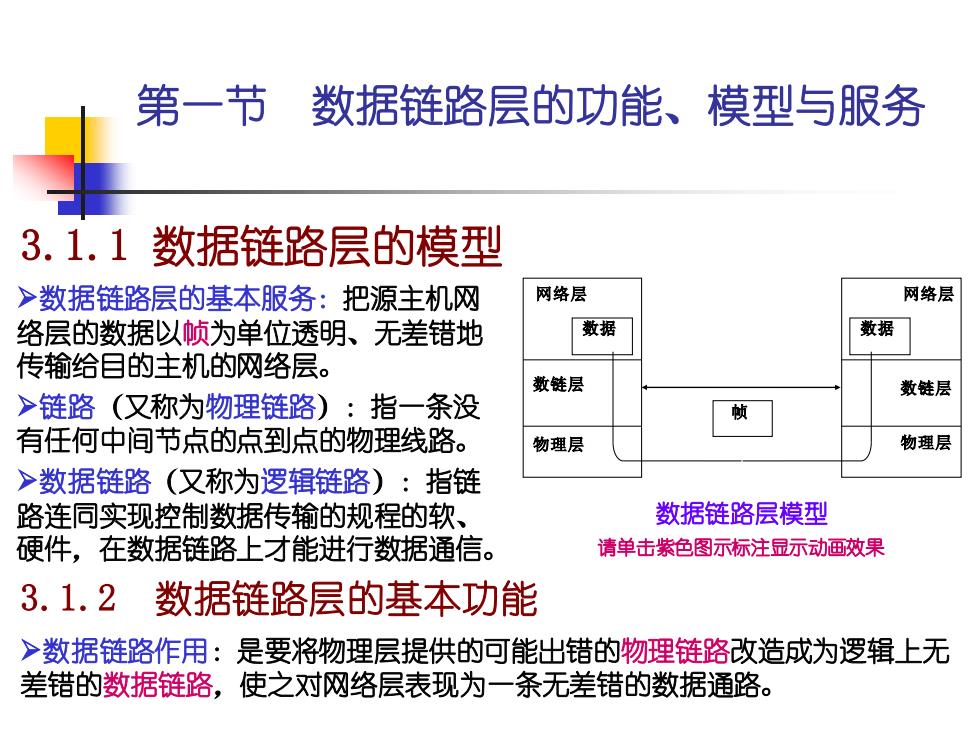

第一节 数据链路层的功能、模型与服务 3.1.1数据链路层的模型 >数据链路层的基本服务：把源主机网 网络层 网络层 络层的数据以帧为单位透明、无差错地 数据 数据 传输给目的主机的网络层。 数链层 数链层 >链路（又称为物理链路）：指一条没 帧 有任何中间节点的点到点的物理线路。 物理层 物理层 >数据链路（又称为逻辑链路）：指链 路连同实现控制数据传输的规程的软、 数据链路层模型 硬件，在数据链路上才能进行数据通信。 请单击紫色图示标注显示动画效果 3.1.2数据链路层的基本功能 >数据链路作用：是要将物理层提供的可能出错的物理链路改造成为逻辑上无 差错的数据链路，使之对网络层表现为一条无差错的数据通路
第一节 数据链路层的功能、模型与服务 ➢数据链路层的基本服务：把源主机网 络层的数据以帧为单位透明、无差错地 传输给目的主机的网络层。 ➢链路（又称为物理链路）：指一条没 有任何中间节点的点到点的物理线路。 ➢数据链路（又称为逻辑链路）：指链 路连同实现控制数据传输的规程的软、 硬件，在数据链路上才能进行数据通信。 网络层 数链层 物理层 网络层 数链层 物理层 数据 数据 帧 数据链路层模型 请单击紫色图示标注显示动画效果 3.1.1 数据链路层的模型 3.1.2 数据链路层的基本功能 ➢数据链路作用：是要将物理层提供的可能出错的物理链路改造成为逻辑上无 差错的数据链路，使之对网络层表现为一条无差错的数据通路

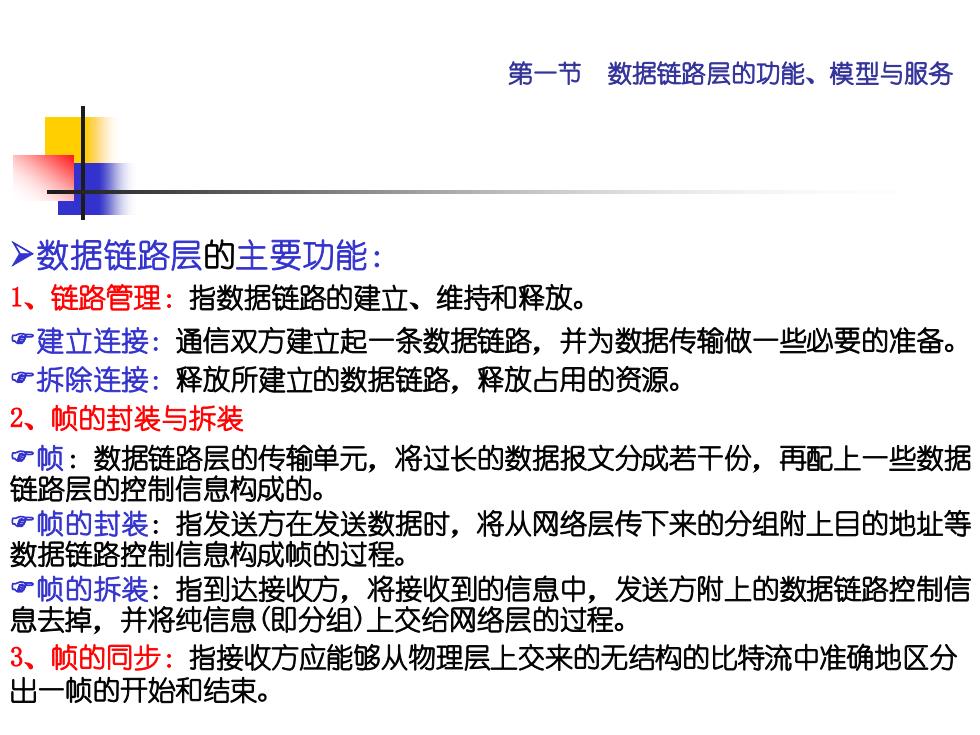

第一节数据链路层的功能、模型与服务 >数据链路层的主要功能： 1、链路管理：指数据链路的建立、维持和释放。 r建立连接：通信双方建立起一条数据链路，并为数据传输做一些必要的准备。 矿拆除连接：释放所建立的数据链路，释放占用的资源。 2、帧的封装与拆装 矿帧：数据链路层的传输单元，将过长的数据报文分成若干份，再配上一些数据 链路层的控制信息构成的。 矿帧的封装：指发送方在发送数据时，将从网络层传下来的分组附上目的地址等 数据链路控制信息构成帧的过程。 拿帧的拆装：指到达接收方，将接收到的信息中，发送方附上的数据链路控制信 息去掉，并将纯信息（即分组）上交给网络层的过程。 3、帧的同步：指接收方应能够从物理层上交来的无结构的比特流中准确地区分 出一帧的开始和结束
第一节 数据链路层的功能、模型与服务 ➢数据链路层的主要功能： 1、链路管理：指数据链路的建立、维持和释放。 建立连接：通信双方建立起一条数据链路，并为数据传输做一些必要的准备。 拆除连接：释放所建立的数据链路，释放占用的资源。 2、帧的封装与拆装 帧：数据链路层的传输单元，将过长的数据报文分成若干份，再配上一些数据 链路层的控制信息构成的。 帧的封装：指发送方在发送数据时，将从网络层传下来的分组附上目的地址等 数据链路控制信息构成帧的过程。 帧的拆装：指到达接收方，将接收到的信息中，发送方附上的数据链路控制信 息去掉，并将纯信息(即分组)上交给网络层的过程。 3、帧的同步：指接收方应能够从物理层上交来的无结构的比特流中准确地区分 出一帧的开始和结束
第一节数据链路层的功能、模型与服务 4、流量控制与顺序控制 流量控制：为避免通信双方因处理数据速度不同造成数据丢失而采取的措 施，即当接收端来不及接收数据时应能够及时控制发送端发送数据的速率。 矿顺序控制：指数据链路层实体将收到的信息上交给网络层之前，能调整接 收到的帧的顺序的功能。 5、差错控制 矿误码率：指发生错误的码元数与接收到的总码元数的比率。 矿数据链路层采用编码技术来实现差错控制。 矿两类编码技术： 前向纠错方式：接收端在收到有差错的数据帧时能自动根据冗余码将差错 改正过来。 检错重发方式：接收端可以根据冗余码检测出收到的帧中是否有差错，并 让发送端重复发送这一帧直到正确接收为止
第一节 数据链路层的功能、模型与服务 4、流量控制与顺序控制 流量控制：为避免通信双方因处理数据速度不同造成数据丢失而采取的措 施，即当接收端来不及接收数据时应能够及时控制发送端发送数据的速率。 顺序控制：指数据链路层实体将收到的信息上交给网络层之前，能调整接 收到的帧的顺序的功能。 5、 差错控制 误码率：指发生错误的码元数与接收到的总码元数的比率。 数据链路层采用编码技术来实现差错控制。 两类编码技术： 前向纠错方式：接收端在收到有差错的数据帧时能自动根据冗余码将差错 改正过来。 检错重发方式：接收端可以根据冗余码检测出收到的帧中是否有差错，并 让发送端重复发送这一帧直到正确接收为止
第一节数据链路层的功能、模型与服务 6、使接收端能够区分数据信息和控制信息 由于数据和控制信息常在同一信道、甚至同一帧中传送，因此应采取相应 的措施区分二者。 7、透明传输 會透明传输：无论所传的数据帧中数据信息和控制信息是怎样组合的，都应 能够在链路上传输。 矿当所传送的数据信息中的某些比特组合恰巧与控制信息的某组成部分完全 一样时，须采取适当的措施使接收方不会将数据信息误认为是某种控制信息。 矿例如：面向位的同步信息F标志和数据块中的“01111110”串。 8、寻址 拿在多点连接的情况下，提供相应的手段确保发送端发送的每一帧都能正确 的到达目的地，同时还要使接收端知道该帧是哪个站发来的
第一节 数据链路层的功能、模型与服务 6、 使接收端能够区分数据信息和控制信息 由于数据和控制信息常在同一信道、甚至同一帧中传送，因此应采取相应 的措施区分二者。 7、 透明传输 透明传输：无论所传的数据帧中数据信息和控制信息是怎样组合的，都应 能够在链路上传输。 当所传送的数据信息中的某些比特组合恰巧与控制信息的某组成部分完全 一样时，须采取适当的措施使接收方不会将数据信息误认为是某种控制信息。 例如：面向位的同步信息F标志和数据块中的“01111110”串。 8、 寻址 在多点连接的情况下，提供相应的手段确保发送端发送的每一帧都能正确 的到达目的地，同时还要使接收端知道该帧是哪个站发来的
