R 第4章 8088的总线操作和时序 4.18088处理器 ● 8088CPU是PCXT微型计算机的核心部件 8088CPU可应用于各种规模的智能控制系统 808CPU具有最大模和最小模式，以及内置的 多任务处理能力 8088CPU具有40个引脚，某些引脚具有双功能 i Lin University China CpTE型CIENCE AND T厘CHNDOLOGY
COMPUTER SCIENCE AND TECHNOLOGY COMPUTER SCIENCE AND TECHNOLOGY 第4章 8088的总线操作和时序 4.1 8088处理器 • 8088 CPU是PC/XT微型计算机的核心部件 • 8088 CPU可应用于各种规模的智能控制系统 • 8088 CPU具有最大模和最小模式，以及内置的 多任务处理能力 • 8088 CPU具有40个引脚，某些引脚具有双功能

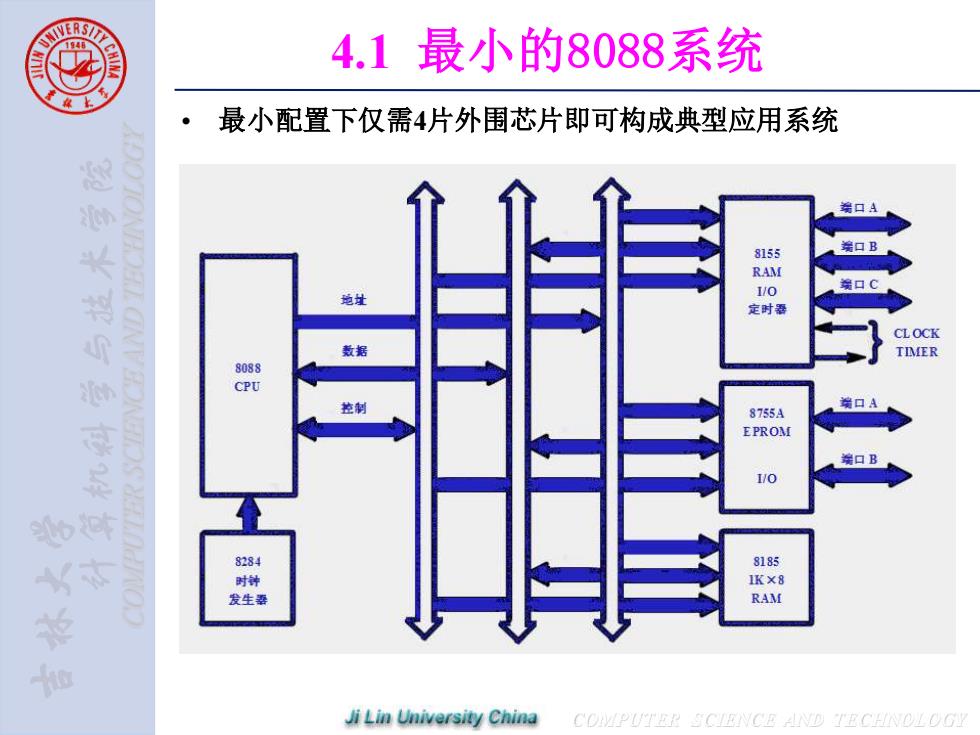

4.1最小的8088系统 上 最小配置下仅需4片外围芯片即可构成典型应用系统 地址 定时器 CL OCK 数据 TIMER 8088 CPU 控刺 口A 8755A EPROM 端口B I/O 8284 8185 时钟 K×8 发生委 RAM Ji Lin University China COMPUTER SCIENCE AND TECHNOLOGY
COMPUTER SCIENCE AND TECHNOLOGY COMPUTER SCIENCE AND TECHNOLOGY 4.1 最小的8088系统 • 最小配置下仅需4片外围芯片即可构成典型应用系统
8088处理器引脚 (1) 8088和8086CPU都 GND Vcc 具有40条引脚，采 A15 Aid/S3 用双列直插式封装 A7/S 为了减少芯片的引 线，8088的许多引 脚具有双重定义和 功能，采用分时复 AD6 用方式工作，即在 s 不同时刻，这些引 AD 线上的信号是不相 同的 5 8088的最大和最小 ADo 12345678901234567890 4439876543250 A1s/Ss A19/S6 SSo HIGH MN/M区 RD HOLD HLDA (RQ/GT) W丞 (RQ/GT) 93765432 IO/M (LOCK) DT/R ( S) DEN ( ALE ) NMI INTA (QSo) 两种工作模式可以 TEST (QS1) 通过引脚选择 READY GND 1 RESET Ji Lin University China COMPUTER SCIENCE山NY厘CHNOLOG
COMPUTER SCIENCE AND TECHNOLOGY COMPUTER SCIENCE AND TECHNOLOGY 8088处理器引脚 （1） • 8088和8086CPU都 具有40条引脚，采 用双列直插式封装 • 为了减少芯片的引 线，8088的许多引 脚具有双重定义和 功能，采用分时复 用方式工作，即在 不同时刻，这些引 线上的信号是不相 同的 • 8088的最大和最小 两种工作模式可以 通过引脚选择 1 40 2 39 3 38 4 37 5 36 6 35 7 34 8 33 9 32 10 31 11 30 12 29 13 28 14 27 15 26 16 25 17 24 18 23 19 22 20 21 GND A14 A13 A12 A11 A10 A9 A8 AD7 AD6 AD5 AD4 AD3 AD2 AD1 AD0 NMI INTR CLK GND VCC A15 A16/S3 A17/S4 A18/S5 A19/S6 S S0 ( HIGH ) MN/MX RD HOLD HLDA ( RQ/GT0 ) WR ( RQ/GT1 ) IO/M ( LOCK ) DT/R ( S2 ) DEN ( S1 ) ALE ( S0 ) INTA ( QS0 ) TEST ( QS1 ) READY RESET
8088处理器引脚(2) 上 最小模式下的引线(MN/MX=1) A16一A1g/S3~S6,地址、状态复用的引脚，三态 输出。在8088执行指令过程中，某一时刻从这4 个引脚上送出地址的最高4位A16~A1g,而在另外 时刻，这4个引脚送出状态信号$3~S6 这些状态信息中，S恒等于0，S5指示中断允 许标志位IF的状态，S4、Sg的组合指示CPU当前 正在使用的段寄存器，其编码见表 Ji Lin University China COMPUTER SCIENCE AND TECHNOLOGY
COMPUTER SCIENCE AND TECHNOLOGY COMPUTER SCIENCE AND TECHNOLOGY 8088处理器引脚 （2） 最小模式下的引线 ( =1) • A16 ～A19／S3 ～S6，地址、状态复用的引脚，三态 输出。在8088执行指令过程中，某一时刻从这4 个引脚上送出地址的最高4位A16 ～A19，而在另外 时刻，这4个引脚送出状态信号S3 ～S6。 这些状态信息中，S6恒等于0，S5指示中断允 许标志位IF的状态，S4、S3的组合指示CPU当前 正在使用的段寄存器，其编码见表 MN / MX
8088处理器引脚 (3) 最小模式下的引线 S,的组合编码 S4 S 当前正在使用的段寄存器 0 0 ES 0 1 SS 1 0 CS或未使用任何段寄存器 1 1 DS i Lin University China CpTE型CIENCE AND T室CHNOLOGY
COMPUTER SCIENCE AND TECHNOLOGY COMPUTER SCIENCE AND TECHNOLOGY 8088处理器引脚 （3） 最小模式下的引线 S4、S3的组合编码 S4 S3 当前正在使用的段寄存器 0 0 ES 0 1 SS 1 0 CS 或未使用任何段寄存器 1 1 DS
