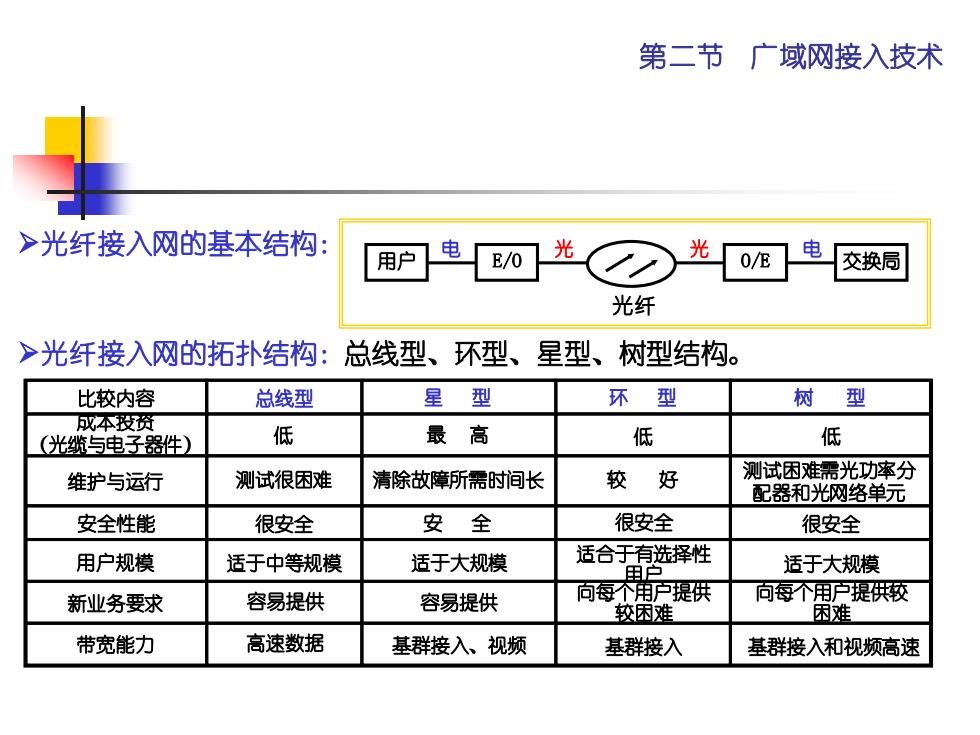

第二节广域网接入技术 >光纤接入网的基本结构： 用户 电/0 光 光 0/E 电 交换局 光纤 >光纤接入网的拓扑结构：总线型、环型、星型、树型结构。 比较内容 总线型 星型 环型 树型 成本设资 (光缆与电子器件) 低 最高 低 低 维护与运行 测试很困难 清除故障所需时间长 较好 测试困难需光功率分 配器和光网络单元 安全性能 很安全 安全 很安全 很安全 用户规模 适于中等规模 适于大规模 适合于有选择性 用白 适于大规模 新业务要求 容易提供 容易提供 向每个用户提供 向每个用户提供较 较困难 困难 带宽能力 高速数据 基群接入、视频 基群接入 基群接入和视频高速
第二节 广域网接入技术 ➢光纤接入网的拓扑结构：总线型、环型、星型、树型结构。 比较内容 总线型 星 型 环 型 树 型 成本投资 （光缆与电子器件） 低 最 高 低 低 维护与运行 测试很困难 清除故障所需时间长 较 好 测试困难需光功率分 配器和光网络单元 安全性能 很安全 安 全 很安全 很安全 用户规模 适于中等规模 适于大规模 适合于有选择性 用户 适于大规模 新业务要求 容易提供 容易提供 向每个用户提供 较困难 向每个用户提供较 困难 带宽能力 高速数据 基群接入、视频 基群接入 基群接入和视频高速 ➢光纤接入网的基本结构： 用户 E/O O/E 交换局 电 光 光 电 光纤

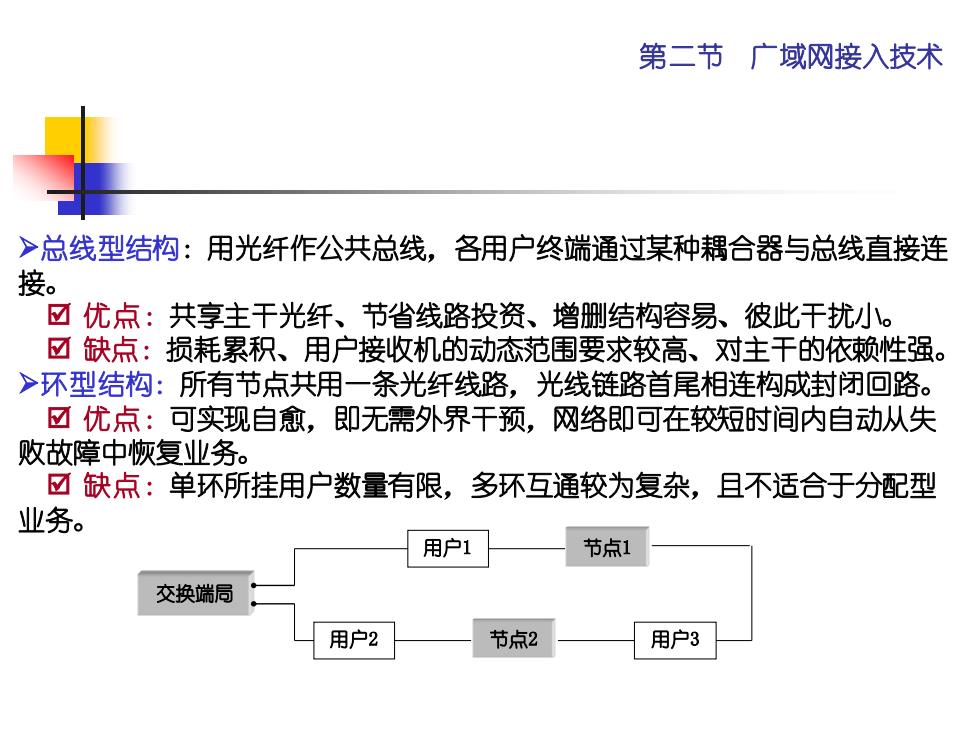

第二节广域网接入技术 >总线型结构：用光纤作公共总线，各用户终端通过某种耦合器与总线直接连 接。 ☑优点：共享主干光纤、节省线路投资、增删结构容易、彼此干扰小。 ☑缺点：损耗累积、用户接收机的动态范围要求较高、对主干的依赖性强。 >环型结构：所有节点共用一条光纤线路，光线链路首尾相连构成封闭回路。 ☑优点：可实现自愈，即无需外界干预，网络即可在较短时间内自动从失 败故障中恢复业务。 ☑缺点：单环所挂用户数量有限，多环互通较为复杂，且不适合于分配型 业务。 用户1 节点1 交换端局 用户2 节点2 用户3
第二节 广域网接入技术 ➢总线型结构：用光纤作公共总线，各用户终端通过某种耦合器与总线直接连 接。 优点：共享主干光纤、节省线路投资、增删结构容易、彼此干扰小。 缺点：损耗累积、用户接收机的动态范围要求较高、对主干的依赖性强。 ➢环型结构：所有节点共用一条光纤线路，光线链路首尾相连构成封闭回路。 优点：可实现自愈，即无需外界干预，网络即可在较短时间内自动从失 败故障中恢复业务。 缺点：单环所挂用户数量有限，多环互通较为复杂，且不适合于分配型 业务。 交换端局 用户1 用户2 节点1 节点2 用户3

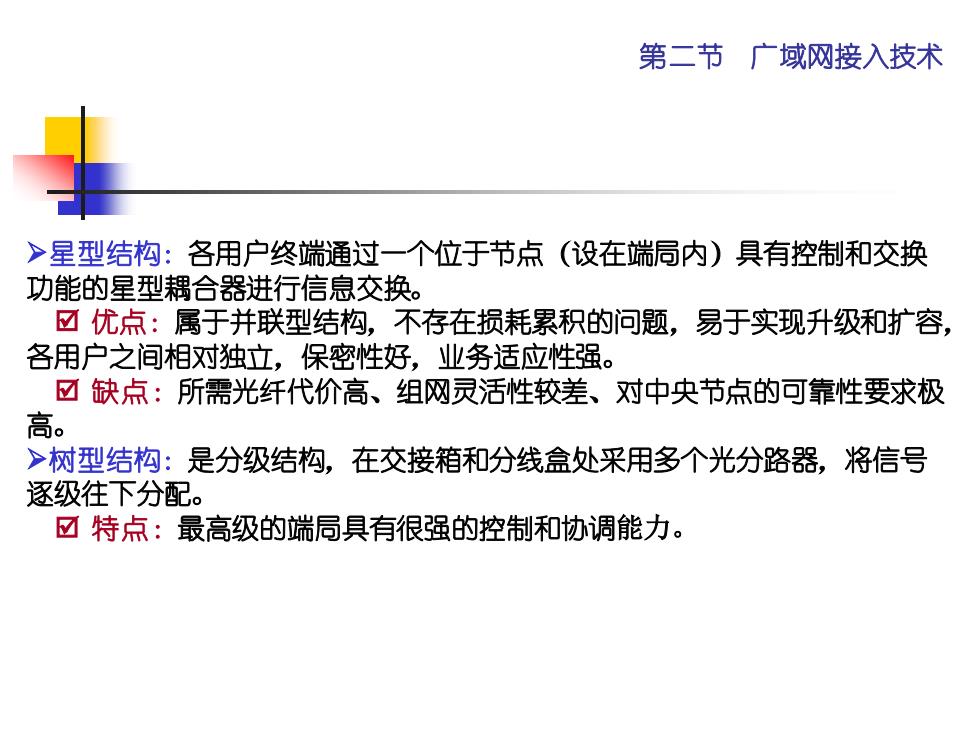

第二节广域网接入技术 >星型结构：各用户终端通过一个位于节点（设在端局内）具有控制和交换 功能的星型耦合器进行信息交换。 ☑优点：属于并联型结构，不存在损耗累积的问题，易于实现升级和扩容， 各用户之间相对独立，保密性好，业务适应性强。 ☑缺点：所需光纤代价高、组网灵活性较差、对中央节点的可靠性要求极 高。 >树型结构：是分级结构，在交接箱和分线盒处采用多个光分路器，将信号 逐级往下分配。 ☑特点：最高级的端局具有很强的控制和协调能力
第二节 广域网接入技术 ➢星型结构：各用户终端通过一个位于节点（设在端局内）具有控制和交换 功能的星型耦合器进行信息交换。 优点：属于并联型结构，不存在损耗累积的问题，易于实现升级和扩容， 各用户之间相对独立，保密性好，业务适应性强。 缺点：所需光纤代价高、组网灵活性较差、对中央节点的可靠性要求极 高。 ➢树型结构：是分级结构，在交接箱和分线盒处采用多个光分路器，将信号 逐级往下分配。 特点：最高级的端局具有很强的控制和协调能力

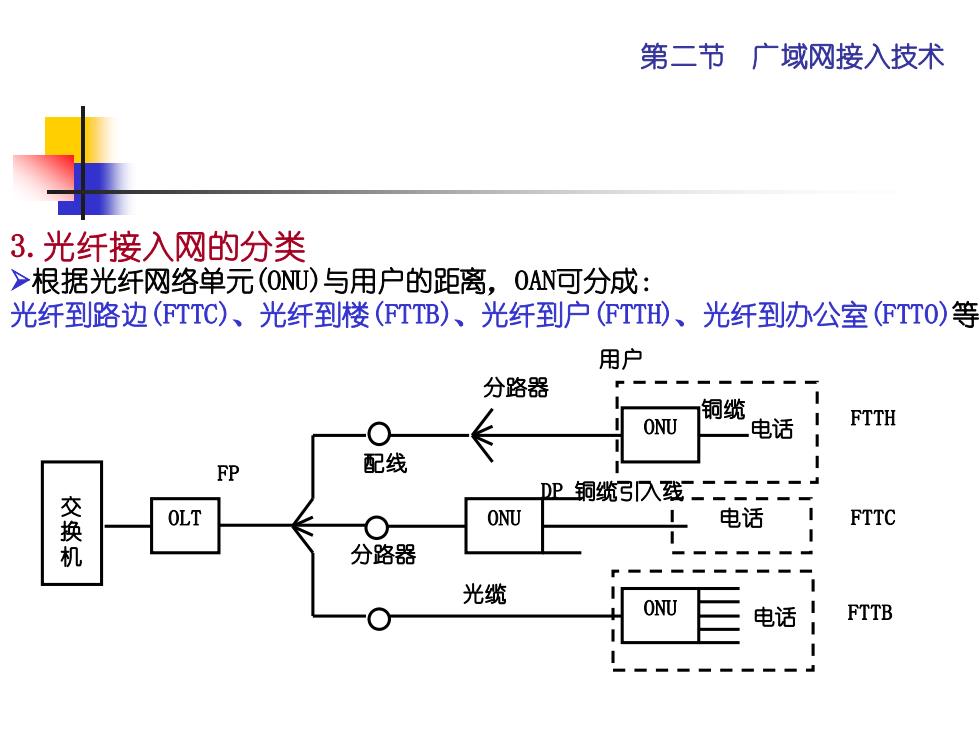

第二节广域网接入技术 3.光纤接入网的分类 >根据光纤网络单元(ONU)与用户的距离，OAN可分成： 光纤到路边(FTTC)、光纤到楼(TTB)、光纤到户(FTTH、光纤到办公室(FTTO)等 用户 分路器 铜缆 ONU 电话 FTTH FP 配线 P铜缆入线 交换机 OLT ONU I 电话 FTTC 分路器 光缆 ONU 电话 FTTB
第二节 广域网接入技术 3.光纤接入网的分类 ➢根据光纤网络单元(ONU)与用户的距离，OAN可分成： 光纤到路边(FTTC)、光纤到楼(FTTB)、光纤到户(FTTH)、光纤到办公室(FTTO)等。 交 换 机 OLT ONU 电话 FP 配线 分路器 光缆 DP 铜缆引入线 电话 电话 FTTH FTTC FTTB ONU ONU 铜缆 分路器 用户

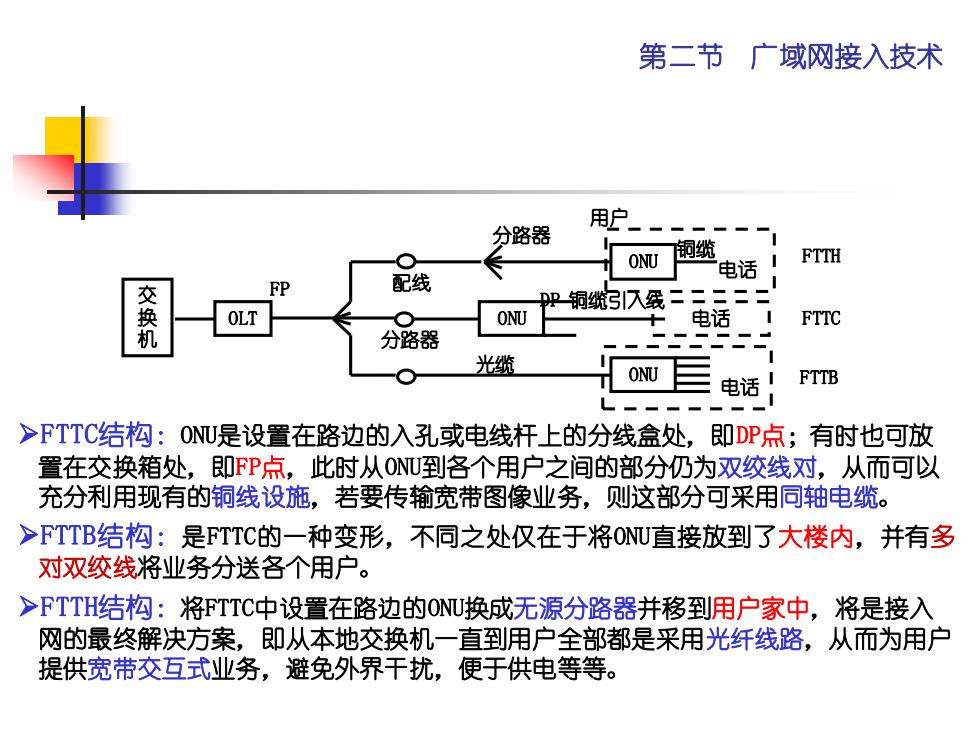

第二节广域网接入技术 分路器 用宁 ONU 铜缆 FTTH 电话 FP 配线 交换机 铜缆引入线二二二二 OLT ONU 电话1 FTTC 分路器 光缆 ONU 电话！ FTTB >FTTC结构：ONU是设置在路边的入孔或电线杆上的分线盒处，即DP点；有时也可放 置在交换箱处，即FP点，此时从OU到各个用户之间的部分仍为双绞线对，从而可以 充分利用现有的铜线设施，若要传输宽带图像业务，则这部分可采用同轴电缆。 >FTTB结构：是FTTC的一种变形，不同之处仅在于将ONU直接放到了大楼内，并有多 对双绞线将业务分送各个用户。 >FTTH结构：将FTTC中设置在路边的ONU换成无源分路器并移到用户家中，将是接入 网的最终解决方案，即从本地交换机一直到用户全部都是采用光纤线路，从而为用户 提供宽带交互式业务，避免外界干扰，便于供电等等
第二节 广域网接入技术 交 换 机 OLT ONU 电话 FP 配线 分路器 光缆 DP 铜缆引入线 电话 电话 FTTH FTTC FTTB ONU ONU 铜缆 分路器 用户 ➢FTTC结构：ONU是设置在路边的入孔或电线杆上的分线盒处，即DP点；有时也可放 置在交换箱处，即FP点，此时从ONU到各个用户之间的部分仍为双绞线对，从而可以 充分利用现有的铜线设施，若要传输宽带图像业务，则这部分可采用同轴电缆。 ➢FTTB结构：是FTTC的一种变形，不同之处仅在于将ONU直接放到了大楼内，并有多 对双绞线将业务分送各个用户。 ➢FTTH结构：将FTTC中设置在路边的ONU换成无源分路器并移到用户家中，将是接入 网的最终解决方案，即从本地交换机一直到用户全部都是采用光纤线路，从而为用户 提供宽带交互式业务，避免外界干扰，便于供电等等
