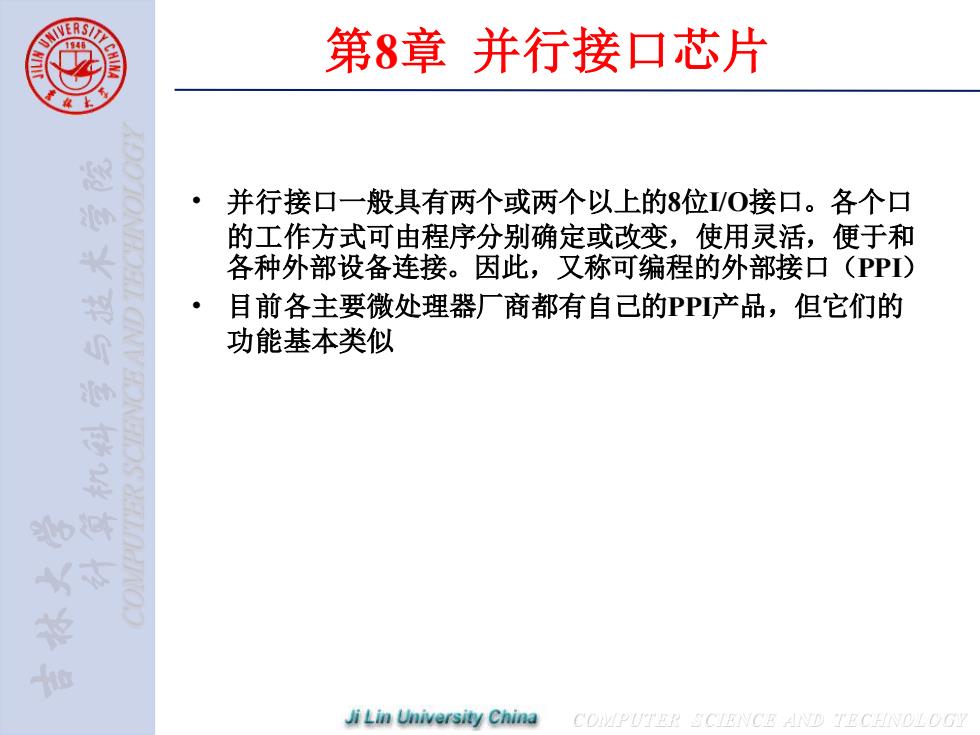

第8章并行接口芯片 并行接口一般具有两个或两个以上的8位/O接口。各个口 的工作方式可由程序分别确定或改变，使用灵活，便于和 各种外部设备连接。因此，又称可编程的外部接口(PP) 目前各主要微处理器厂商都有自己的PP产品，但它们的 功能基本类似 i Lin University China CpTE型CIENCE AND T厘CHNDOLOGY
COMPUTER SCIENCE AND TECHNOLOGY COMPUTER SCIENCE AND TECHNOLOGY 第8章 并行接口芯片 • 并行接口一般具有两个或两个以上的8位I/O接口。各个口 的工作方式可由程序分别确定或改变，使用灵活，便于和 各种外部设备连接。因此，又称可编程的外部接口（PPI） • 目前各主要微处理器厂商都有自己的PPI产品，但它们的 功能基本类似
8.1可编程的输入输出接口芯片8255 上 8255可编程外部设备接口是Intel的PPI产品。该芯片可以 和8086、8088等微处理器直接连接，也适用于MCS-48、 MCS-51系列单片机 Ji Lin University China COMPUTER SCIENCE AND TECHNOLOGY
COMPUTER SCIENCE AND TECHNOLOGY COMPUTER SCIENCE AND TECHNOLOGY 8.1 可编程的输入输出接口芯片8255 • 8255可编程外部设备接口是Intel的PPI产品。该芯片可以 和8086、8088等微处理器直接连接，也适用于MCS-48、 MCS-51系列单片机
CHINA 8255的引线及结构 -PA4 ☐(8) -PAS A 控制 b7-D0 数总 糧 器 端口 高4位 CTA PC4 低 (8) 位 40 逻辑 B组 制 端 -PB4 (8) PB7A PBO -PB3 RESET 口B Ji Lin University China COMPUTER SCIENCE山NDY室CHNOLOGY
COMPUTER SCIENCE AND TECHNOLOGY COMPUTER SCIENCE AND TECHNOLOGY 8255的引线及结构
8255的工作方式 8255有三种基本工作方式： 方式0一一基本输入输出方式 方式1一一选通输入输出方式 方式2一一双向传送方式 三种工作方式均可由用户编程来选定，即由编程送入控制 口内的不同控制字来选择 Ji Lin University China COMPUTER SCIENCE AND TECHNOLOGY
COMPUTER SCIENCE AND TECHNOLOGY COMPUTER SCIENCE AND TECHNOLOGY 8255的工作方式 • 8255有三种基本工作方式： • 方式0――基本输入输出方式 • 方式1――选通输入输出方式 • 方式2――双向传送方式 • 三种工作方式均可由用户编程来选定，即由编程送入控制 口内的不同控制字来选择

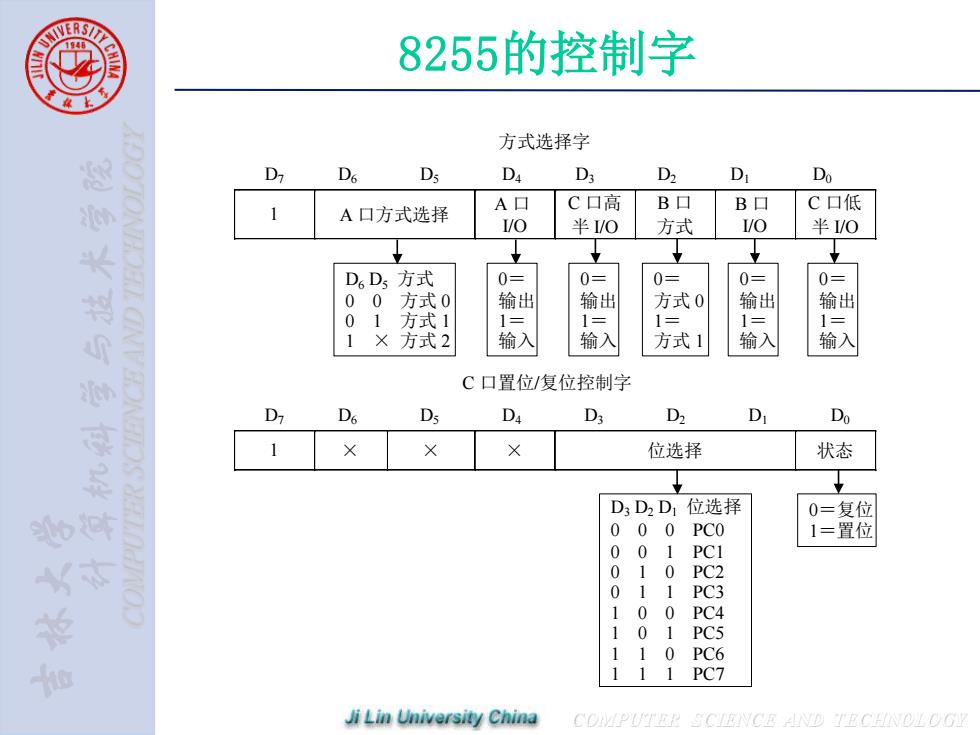

8255的控制字 方式选择字 D6 Ds D D D2 D D A口方式选择 A口 C口高 B▣ B口 C口低 IO 半I/o 方式 VO 半Vo D.Ds 方式 0= 0= 0= 0= 0= 0 0 方式0 输出 输出 方式0 输出 1 方式 1= 1 方式2 勤入 方式 入 指入 C口置位/复位控制字 D Ds Ds Da D; D2 Di D × × 位选择 状态 3D2D1位选择 0=复位 0 00 PCO 1=置位 01 PCI 0 1 0 PC2 11 PC3 1 0 0 PC4 1 PC5 0 PC6 1 PC7 Ji Lin University China COMPUTER CCE山DY里COL)GY
COMPUTER SCIENCE AND TECHNOLOGY COMPUTER SCIENCE AND TECHNOLOGY 8255 的控制字 方式选择字 D7 D6 D5 D4 D3 D2 D1 D0 1 A 口方式选择 A 口 I/O C 口高 半 I/O B 口 方式 B 口 I/O C 口低 半 I/O C 口置位/复位控制字 D7 D6 D5 D4 D3 D2 D1 D0 1 × × × 位选择 状态 图 4.2.2 8255A 控制字格式 D6 D5 方式 0 0 方式 0 0 1 方式 1 1 × 方式 2 D3 D2 D1 位选择 0 0 0 PC0 0 0 1 PC1 0 1 0 PC2 0 1 1 PC3 1 0 0 PC4 1 0 1 PC5 1 1 0 PC6 1 1 1 PC7 0＝复位 1＝置位 0 ＝ 输出 1 ＝ 输入 0 ＝ 输出 1 ＝ 输入 0 ＝ 方式 0 1 ＝ 方式 1 0 ＝ 输出 1 ＝ 输入 0 ＝ 输出 1 ＝ 输入
