第二节广域网接入技术 2.接入网的特点 ①主要完成复用、交叉连接和传输功能，不具备交换功能； ②提供开放的V5标准接口，可实现与任何种类的交换设备进行连接； ③光纤化程度高，有利于减少投资和宽带业务的引入； ④能提供各种综和业务，如接入数据业务、视像业务以及租用线业务等； ⑤对环境的适应能力强； ⑥组网能力强，可以根据实际情况提供环形、星形、链形、树形结构等灵活 多样的组网方式，且环形网具有自愈功能，也可带分支； ⑦可采用HSDL、ADSL、有源及无源光网络、HFC和无线等多种接入技术； ⑧可独立于交换机进行升级，灵活性高，有利于引入新业务和向宽带网过渡； ⑨提供了功能较为全面的网管系统
第二节 广域网接入技术 2．接入网的特点 主要完成复用、交叉连接和传输功能，不具备交换功能； 提供开放的V5标准接口，可实现与任何种类的交换设备进行连接 ； 光纤化程度高，有利于减少投资和宽带业务的引入 ； 能提供各种综和业务，如接入数据业务、视像业务以及租用线业务等 ； 对环境的适应能力强； 组网能力强，可以根据实际情况提供环形、星形、链形、树形结构等灵活 多样的组网方式，且环形网具有自愈功能，也可带分支； 可采用HSDL、ADSL、有源及无源光网络、HFC和无线等多种接入技术； 可独立于交换机进行升级，灵活性高，有利于引入新业务和向宽带网过渡； 提供了功能较为全面的网管系统
第二节广域网接入技术 3.接入网的主要功能 ①用户口功能(UP℉)：将特定的UN虹要求与核心功能和管理功能相适配； ②业务口功能(SP℉)：将特定SNI规定的要求与公用承载通路相适配； ③核心功能(C℉)：负责将个别用户口承载通路或业务口承载通路的要求与 公用传送承载通路相适配； ④传送功能(TF)：为AN中不同地点之间公用承载通路的传送提供通道，也 为传输媒质提供媒质适配功能及为传输媒质提供媒质适配功能。； ⑤AN系统管理功能(SMF):协调AN内UPF、SPF、CF和TF的适配、维护和操 作，也负责协调用户终端和业务节点的操作功能
第二节 广域网接入技术 3．接入网的主要功能 用户口功能（UPF）：将特定的UNI要求与核心功能和管理功能相适配； 业务口功能（SPF）：将特定SNI规定的要求与公用承载通路相适配； 核心功能（CF）：负责将个别用户口承载通路或业务口承载通路的要求与 公用传送承载通路相适配 ； 传送功能（TF）：为AN中不同地点之间公用承载通路的传送提供通道，也 为传输媒质提供媒质适配功能及为传输媒质提供媒质适配功能。 ； AN系统管理功能（SMF）：协调AN内UPF、SPF、CF和TF的适配、维护和操 作，也负责协调用户终端和业务节点的操作功能
第二节广域网接入技术 8.2.1xDSL接入技术 >DSL(Digital Subscriber Line)是数字用户线路的简称；xDSL中的x表示 A/H/S/C/I/N/R等。 表8-】一些常用的xDSL技术 xDSLe 名称和 5.5m下上行速率ps) 3.6amm下上行速率ps)P 线对数（队） ADSLP 非对称数字用户线？ 1.5M64k 6M640k 1 HDSL 高比特率数字用户线 1.544M(对称) 1.544M(对称) 2 SDSL 对称数字用户线 1M(对称) 1M(对称) 1 IDSL 基于ISDN数字用户线 128k(对称) 128k(对称) 12 VDSLP 甚高速数字用户线？ 1.5M2.3M- 1.5M2.3Me 2- RADSL 速率自适应数字用户线： 1.5M64 6M640k 1 S-HDSL 单线路高速数字用户线 不支持和 768k(对称)2 12
第二节 广域网接入技术 8.2.1 xDSL接入技术 ➢DSL(Digital Subscriber Line)是数字用户线路的简称；xDSL中的x表示 A/H/S/C/I/V/R等

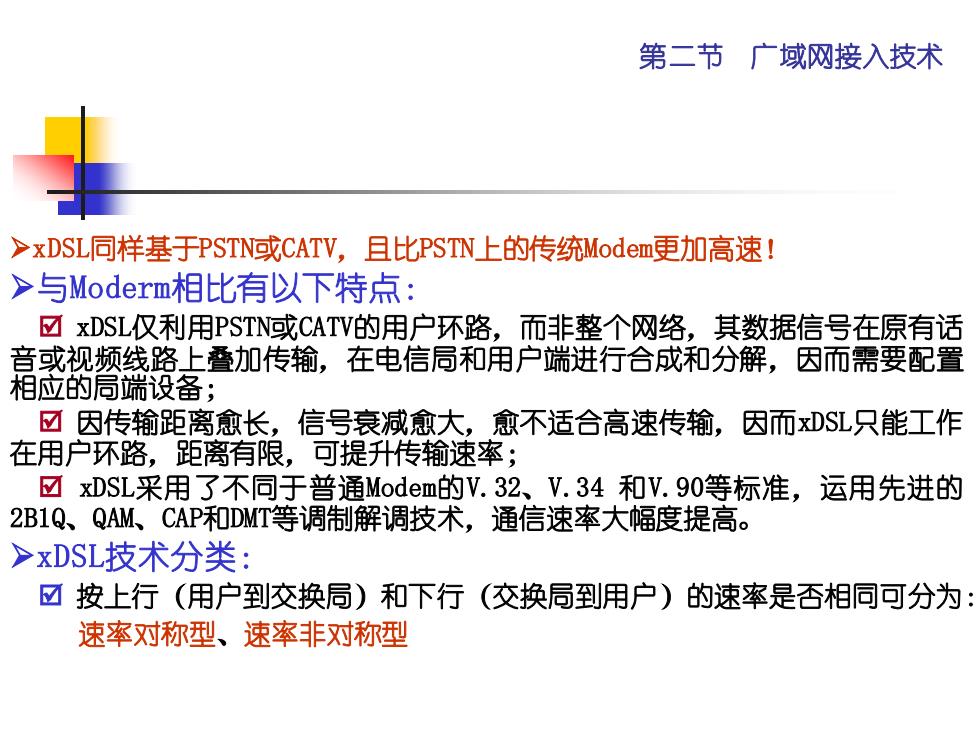

第二节广域网接入技术 >xDSL同样基于PSTN或CATV,且比PSTN上的传统Modem更加高速！ >与Moderm相比有以下特点： ☑xDSL仅利用PSTN或CATV的用户环路，而非整个网络，其数据信号在原有话 音或视频线路上叠加传输，在电信局和用户端进行合成和分解，因而需要配置 相应的局端设备； ☑因传输距离愈长，信号衰减愈大，愈不适合高速传输，因而D$L只能工作 在用户环路，距离有限，可提升传输速率； ☑xDSL采用了不同于普通Modem的V.32、V.34和V.90等标准，运用先进的 2B1Q、QAM、CAP和DMT等调制解调技术，通信速率大幅度提高。 >xDSL技术分类： ☑按上行（用户到交换局）和下行（交换局到用户）的速率是否相同可分为： 速率对称型、速率非对称型
第二节 广域网接入技术 ➢xDSL同样基于PSTN或CATV，且比PSTN上的传统Modem更加高速！ ➢与Moderm相比有以下特点： xDSL仅利用PSTN或CATV的用户环路，而非整个网络，其数据信号在原有话 音或视频线路上叠加传输，在电信局和用户端进行合成和分解，因而需要配置 相应的局端设备； 因传输距离愈长，信号衰减愈大，愈不适合高速传输，因而xDSL只能工作 在用户环路，距离有限，可提升传输速率； xDSL采用了不同于普通Modem的V.32、V.34 和V.90等标准，运用先进的 2B1Q、QAM、CAP和DMT等调制解调技术，通信速率大幅度提高。 ➢xDSL技术分类： 按上行（用户到交换局）和下行（交换局到用户）的速率是否相同可分为： 速率对称型、速率非对称型
第二节广域网接入技术 >xDSL技术主要的技术方式 1.高比特率数字用户线(D$L)：在无中继的用户环路上使用无负载电话线提供高 速数字接入的传输技术。 >特点：☑可在现有任意双绞线上实现全双工、速度高达2Mbps的数字信号； ☑可无中继传输3km-5km、不需要选择线对、误码率(BER)低； ☑可为用户提供30B+D、2Mbps租用线业务，可传送30路话音进行普话扩容 >主要应用：2Mbps业务，如会议电视、LAN与LAN互连、移动通讯基站、ISDN一 次群速率和专用PABX连接。 2.甚高速数字用户线(DSL): ☑在ADSL基础上发展起来的，最大下行速率为51-55Mbps,传输距离不超过300m, 当传输速率在13Mbps以下时，传输距离可达到1.5km,上行速率为1.6Mbps以上 ☑采用前项纠错(EC)编码技术进行传输差错控制； ☑成本低，和光纤到路边(FTTC)相结合实现宽带综合接入
第二节 广域网接入技术 ➢xDSL技术主要的技术方式 1.高比特率数字用户线(HDSL)：在无中继的用户环路上使用无负载电话线提供高 速数字接入的传输技术。 ➢特点:可在现有任意双绞线上实现全双工、速度高达2Mbps的数字信号； 可无中继传输3km-5km、不需要选择线对、误码率（BER）低； 可为用户提供30B+D、2Mbps租用线业务，可传送30路话音进行普话扩容。 ➢主要应用：2Mbps业务，如会议电视、LAN与LAN互连、移动通讯基站、ISDN一 次群速率和专用PABX连接。 2.甚高速数字用户线(VDSL)： 在ADSL基础上发展起来的，最大下行速率为51-55Mbps，传输距离不超过300m， 当传输速率在13Mbps以下时，传输距离可达到1.5km，上行速率为1.6 Mbps以上。 采用前项纠错（FEC）编码技术进行传输差错控制； 成本低，和光纤到路边（FTTC）相结合实现宽带综合接入
