第8章 典型液压象统 表8-1YT4543型动力滑台液压系统的动作循环表 元件 IYA 2YA 3YA 压力继电器11 行程阀13 动作 快进（差动） 导通 一工进 切断 二工进 切断 死挡铁停留 X 切断 快退 切断→导通 原位停止 导通 6 本章主页本章目录 上一页 下一页 后退 退出

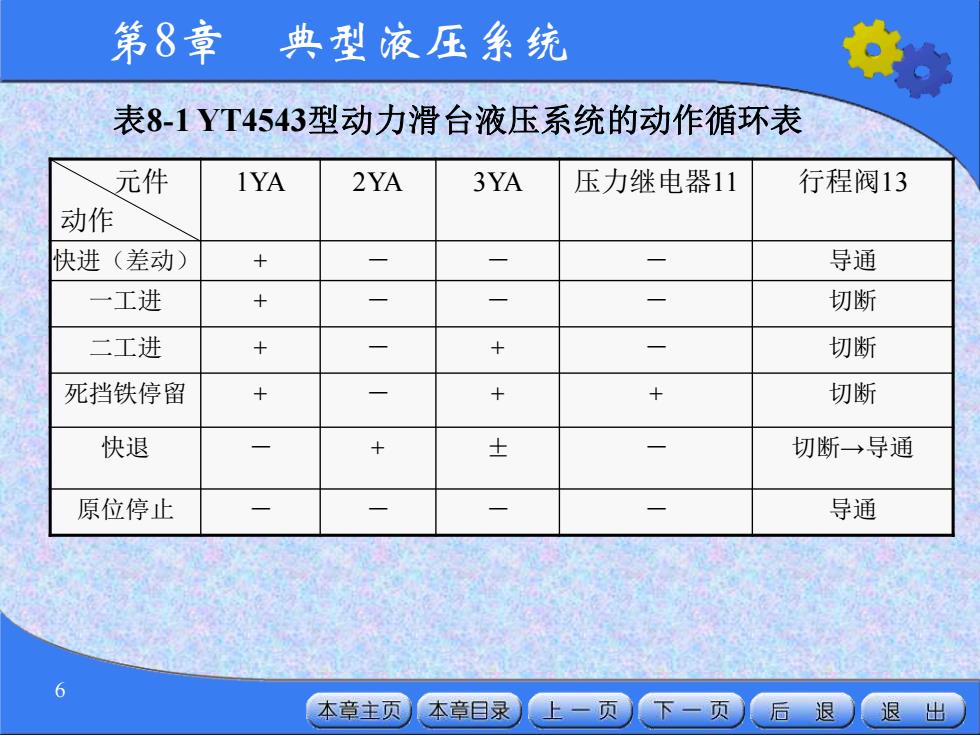

第8章 典型液压系统 6 元件 动作 1YA 2YA 3YA 压力继电器11 行程阀13 快进（差动） + － － － 导通 一工进 + － － － 切断 二工进 + － + － 切断 死挡铁停留 + － + + 切断 快退 － + ± － 切断→导通 原位停止 － － － － 导通 表8-1 YT4543型动力滑台液压系统的动作循环表
第8章典型液压系统 8.1组合机床动力滑台液在素镜 8.1.3YT4543型动力滑台液压系统特点 (1)采用了由限压式变量泵和调速阀组成的容积节流调 速回路； (2)采用限压式变量泵和差动连接两个措施实现快进， 这样既能得到较高的快进速度，又不致使系统效率过低； (3)采用行程阀和液控顺序阀使快进转换为工进，动作 平稳可靠，转换的位置精度比较高。 本章主页 本章目录 上一页 下一页 后退退出

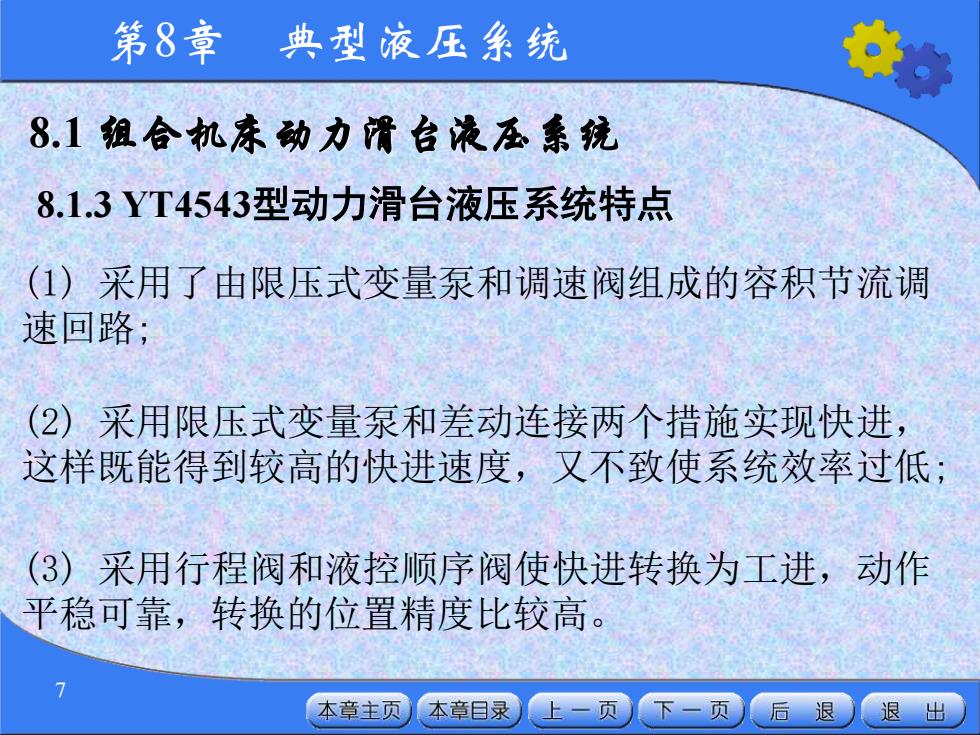

第8章 典型液压系统 7 8.1.3 YT4543型动力滑台液压系统特点 8.1 组合机床动力滑台液压系统 (1) 采用了由限压式变量泵和调速阀组成的容积节流调 速回路; (2) 采用限压式变量泵和差动连接两个措施实现快进， 这样既能得到较高的快进速度，又不致使系统效率过低; (3) 采用行程阀和液控顺序阀使快进转换为工进，动作 平稳可靠，转换的位置精度比较高
第8章 典型液压系统 82塑料滋射成型机浪在素绕 8.2.1概述只 8.2.2SZ-250A型注塑机液压系统工作原理 8.2.3液压系统特点 8 本章主页本章日录 上一页下一页后退退出
第8章 典型液压系统 8 8.2塑料注射成型机液压系统 8.2.1 概述 8.2.2 SZ-250A型注塑机液压系统工作原理 8.2.3 液压系统特点
第8章典型液压系统 82塑料灌射成型机浪压系统 8.2.1概述 塑料注射成型机简称注塑机。注塑机的工作循环如下： 合模→注射座前移→注射→保压→注射座后退 → 开模一顶出制品→顶出缸后退→合模。 以上动作分别由合模缸、注射座移动缸、预塑液压 马达、注射缸和顶出缸完成。 9 本章主页 本章目录 上一页 下一页 后退●退出
第8章 典型液压系统 9 8.2塑料注射成型机液压系统 8.2.1概述 塑料注射成型机简称注塑机。注塑机的工作循环如下： 合模 → 注射座前移 → 注射→ 保压 → 注射座后退 → 开模→ 顶出制品→ 顶出缸后退→ 合模。 以上动作分别由合模缸、注射座移动缸、预塑液压 马达、注射缸和顶出缸完成
第8章 典型液压系统 8.2塑料滋射成型机液在素犹 8.2.2SZ-250A型注塑机液压系统工作原理 SZ-250A型注塑机属中小型注塑机，每次最大注射容量为 250cm3。 图8-2为其组件外形及液压系统图。各执行元件的动作循环主 要依靠行程开关切换电磁换向阀来实现。 电磁铁动作顺序如表8-2所示。 10 本章主页本章目录 上一页 下一页后退退出

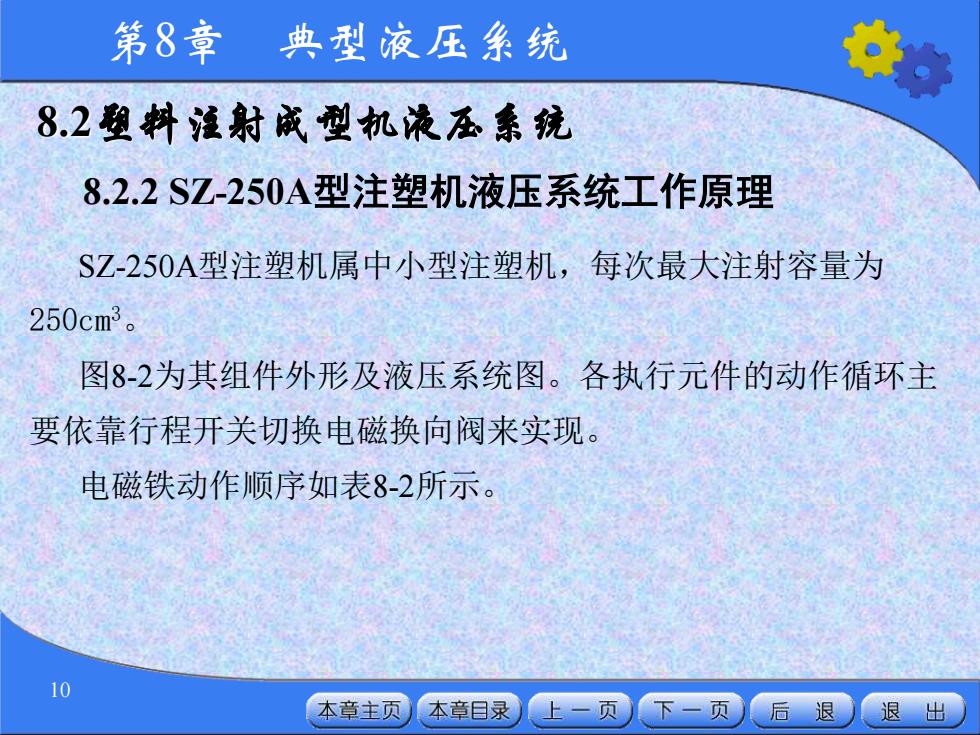

第8章 典型液压系统 10 8.2塑料注射成型机液压系统 8.2.2 SZ-250A型注塑机液压系统工作原理 SZ-250A型注塑机属中小型注塑机，每次最大注射容量为 250cm3 。 图8-2为其组件外形及液压系统图。各执行元件的动作循环主 要依靠行程开关切换电磁换向阀来实现。 电磁铁动作顺序如表8-2所示
