第二节原电池 、原电池的组成 二、原电池符号
第二节 原 电 池 一 、原电池的组成 二、原电池符号
一、原电池的组成 利用氧化还原反应将化学能转变为电能的 装置称为原电池。从理论上讲，任何自发进行 的氧化还原反应都可以设计成原电池。 锌片 ←一铜片 盐桥 ZnSO ←—CuSO4 Zn2*/Zn半电池 Cu+Cu半电池 铜-锌原电池
一、原电池的组成 利用氧化还原反应将化学能转变为电能的 装置称为原电池。从理论上讲，任何自发进行 的氧化还原反应都可以设计成原电池
原电池中的盐桥是一支倒置的U型管，管 中填满了用饱和KC(或NH4NO3)溶液和琼脂 调制成的胶冻，这样KC溶液不致流出，而阴、 阳离子可以在其中自由移动。盐桥的作用是构 成原电池的通路和维持溶液的电中性。 原电池由两个半电池组成。半电池又称电 极，每一个电极都是由电极导体和电解质溶液 组成
原电池中的盐桥是一支倒置的Ｕ型管，管 中填满了用饱和 KCl(或NH4NO3) 溶液和琼脂 调制成的胶冻，这样 KCl 溶液不致流出，而阴、 阳离子可以在其中自由移动。盐桥的作用是构 成原电池的通路和维持溶液的电中性。 原电池由两个半电池组成。半电池又称电 极，每一个电极都是由电极导体和电解质溶液 组成
分别在两个半电池中发生的氧化反应或还 原反应，称为半电地反应或电极反应。原电池 的两极所发生的总的氧化还原反应称为电池反 应o 在原电池中，流出电子的电极称为负极， 流入电子的电极称为正极。原电池的正极发生 还原反应，负极发生氧化反应。 备
分别在两个半电池中发生的氧化反应或还 原反应，称为半电池反应或电极反应。原电池 的两极所发生的总的氧化还原反应称为电池反 应。 在原电池中，流出电子的电极称为负极， 流入电子的电极称为正极。原电池的正极发生 还原反应，负极发生氧化反应

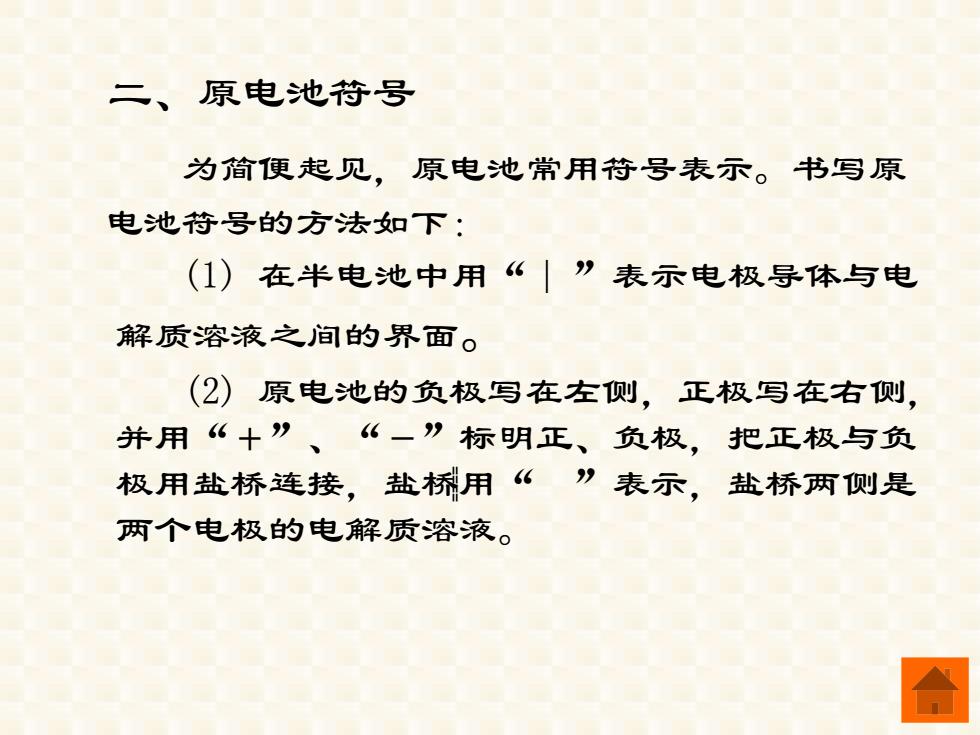

二、原电池符号 为简便起见，原电池常用号表示。书写原 电池符号的方法如下： (1)在半电池中用“|”表示电极导体与电 解质溶液之间的界面。 (2)）原电池的负极写在左侧，正极写在右侧， 并用“十”、“一”标明正、负极，把正极与负 极用盐桥连接，盐桥用《”表示，盐桥两侧是 两个电极的电解质溶液
二、原电池符号 为简便起见，原电池常用符号表示。书写原 电池符号的方法如下： (1) 在半电池中用“｜ ”表示电极导体与电 解质溶液之间的界面。 (2) 原电池的负极写在左侧，正极写在右侧 并用“＋”、 “－”标明正、负极，把正极与负 极用盐桥连接，盐桥用“ ”表示，盐桥两侧是 两个电极的电解质溶液。 ====
