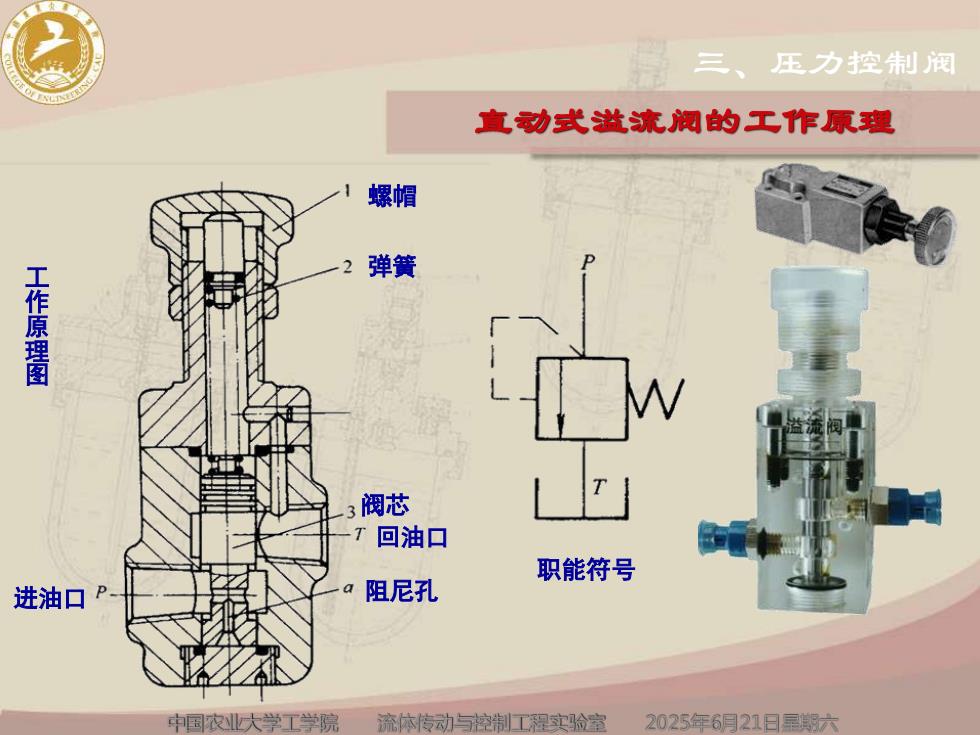

三、压力控制阀直动式溢流阀的工作原理螺帽弹簧工作原理图阀芯回油口职能符号阻尼孔进油口P中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 三、压力控制阀 直动式溢流阀的工作原理 螺帽 弹簧 阀芯 进油口 回油口 阻尼孔 工 作 原 理 图 职能符号

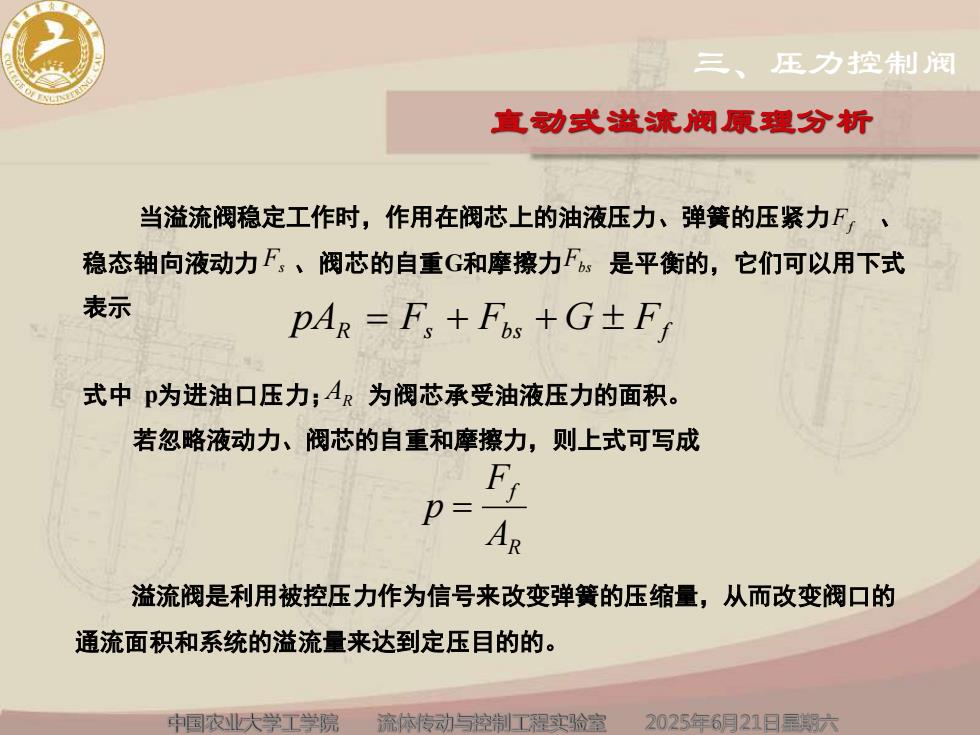

三、压力控制阀直动式溢流阀原理分析当溢流阀稳定工作时，作用在阀芯上的油液压力、弹簧的压紧力F稳态轴向液动力F、阀芯的自重G和摩擦力Fbs是平衡的，它们可以用下式表示pAr=F,+Fbs+G±F式中p为进油口压力AR为阀芯承受油液压力的面积。若忽略液动力、阀芯的自重和摩擦力，则上式可写成Frp=AR溢流阀是利用被控压力作为信号来改变弹簧的压缩量，从而改变阀口的通流面积和系统的溢流量来达到定压自的的。中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 当溢流阀稳定工作时，作用在阀芯上的油液压力、弹簧的压紧力 、 稳态轴向液动力 、阀芯的自重G和摩擦力 是平衡的，它们可以用下式 表示 式中 p为进油口压力； 为阀芯承受油液压力的面积。 若忽略液动力、阀芯的自重和摩擦力，则上式可写成 Fs Fbs Ff AR pAR = Fs + Fb s + G Ff R f A F p = 溢流阀是利用被控压力作为信号来改变弹簧的压缩量，从而改变阀口的 通流面积和系统的溢流量来达到定压目的的。 三、压力控制阀 直动式溢流阀原理分析

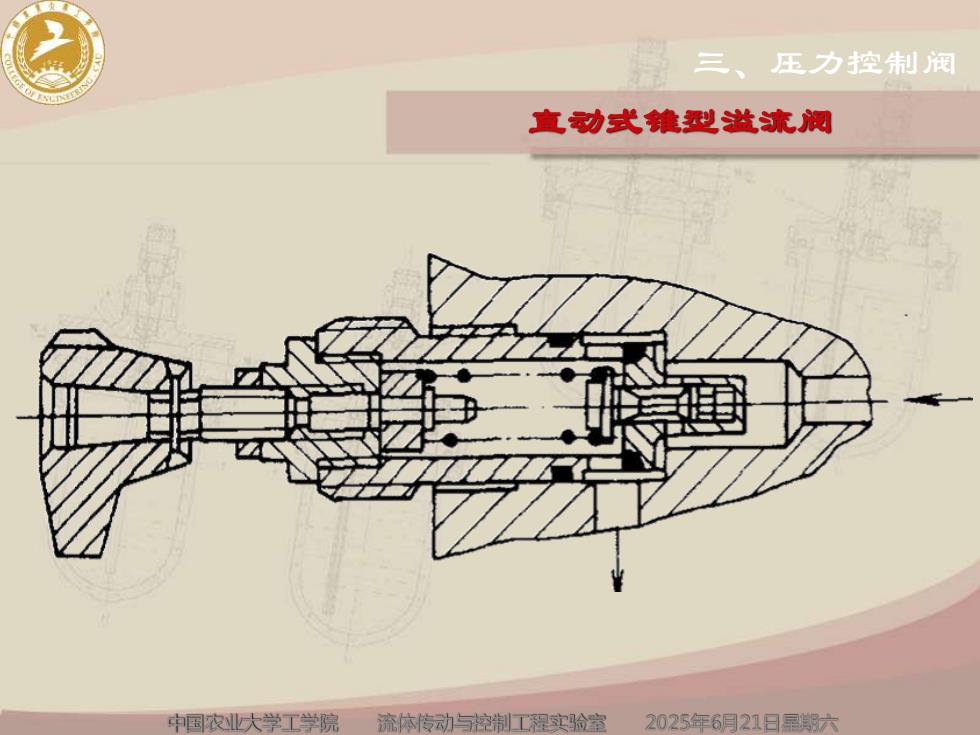

三、压力控制阀直动式锥型溢流阀中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 三、压力控制阀 直动式锥型溢流阀
三、压力控制阀直动式锥型溢流阀偏流盘锥阀活塞A-A中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 三、压力控制阀 直动式锥型溢流阀 偏流盘 锥阀 活塞

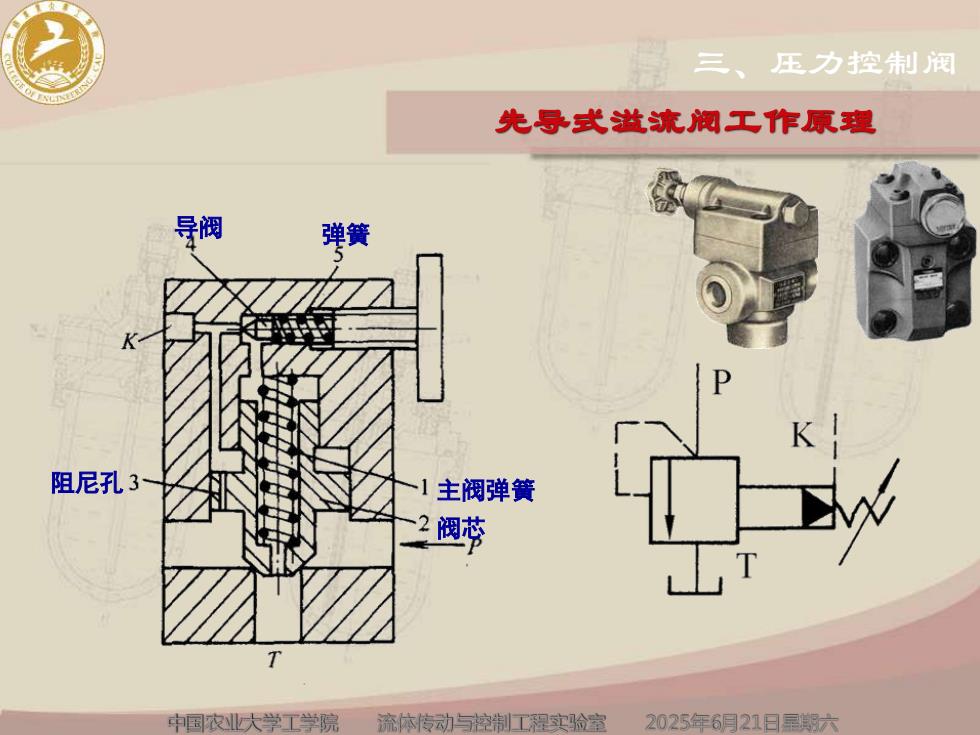

三、压力控制阀先导式溢流阀工作原理导阀弹簧KPK阻尼孔3主阀弹簧2阀芯T中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 三、压力控制阀 先导式溢流阀工作原理 主阀弹簧 阀芯 阻尼孔 导阀 弹簧
