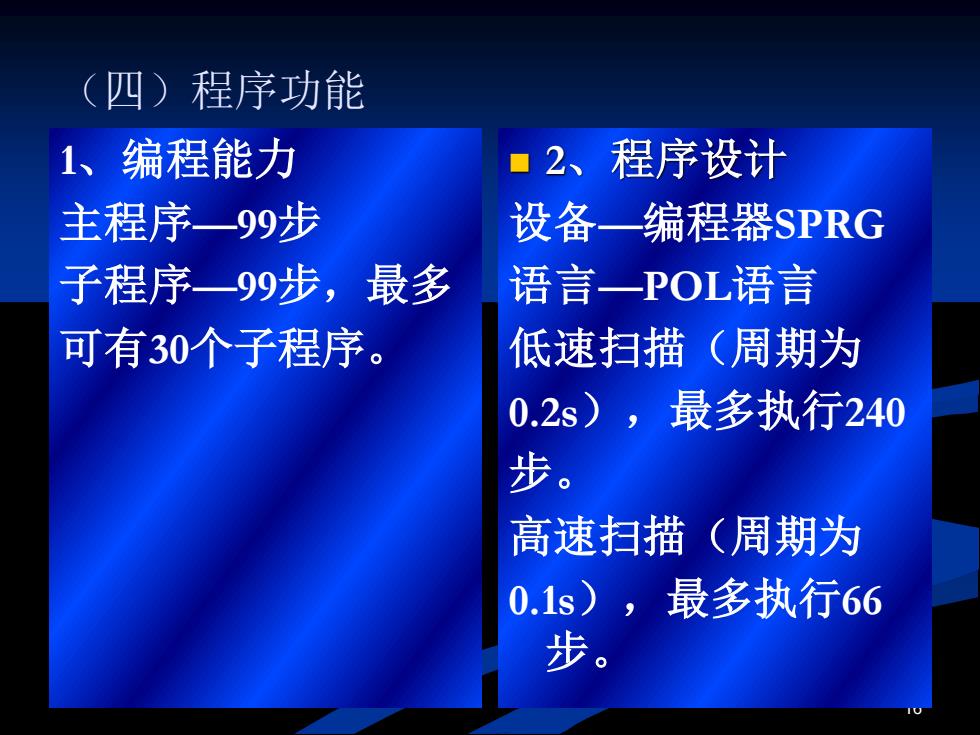

(四)程序功能 1、编程能力 ■2、程序设计 主程序一99步 设备一编程器SPRG 子程序一99步，最多 语言一POL语言 可有30个子程序。 低速扫描（周期为 0.2s),最多执行240 步。 高速扫描（周期为 0.1s)，最多执行66 步
16 （四）程序功能 1、编程能力 主程序—99步 子程序—99步，最多 可有30个子程序。 ◼ 2、程序设计 设备—编程器SPRG 语言—POL语言 低速扫描（周期为 0.2s），最多执行240 步。 高速扫描（周期为 0.1s），最多执行66 步

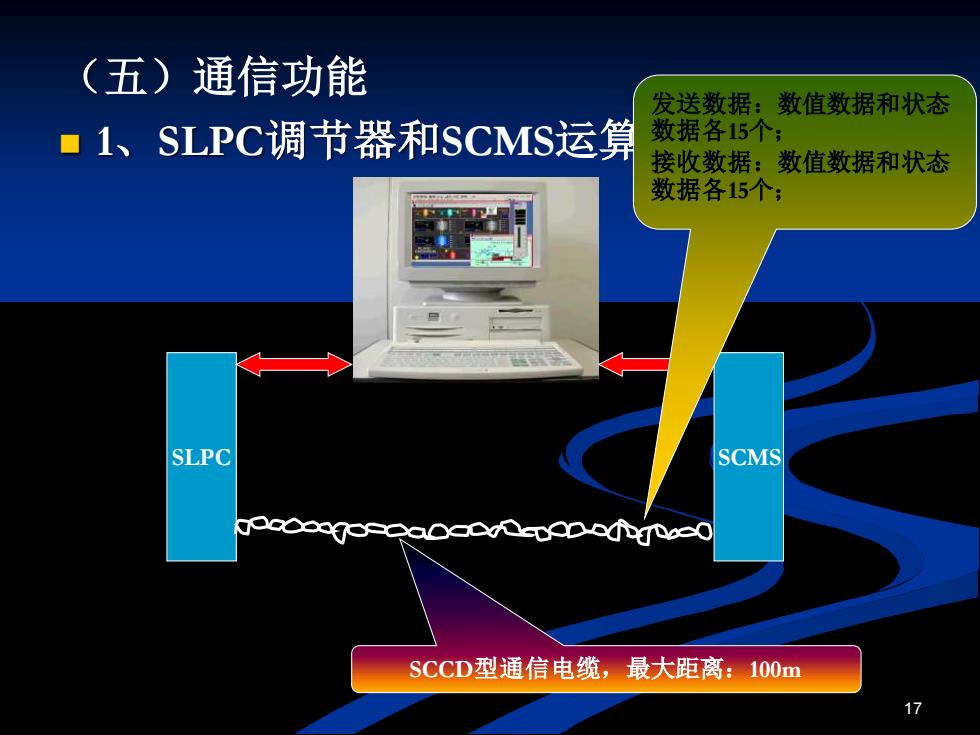

(五)通信功能 发送数据：数值数据和状态 ■1、SLPC调节器和SCMS运算 数据各15个： 接收数据：数值数据和状态 数据各15个； SLPC SCMS SCCD型通信电缆，最大距离：100m
17 （五）通信功能 ◼ 1、SLPC调节器和SCMS运算站的通信 SLPC SCMS SCCD型通信电缆，最大距离：100m 发送数据：数值数据和状态 数据各15个； 接收数据：数值数据和状态 数据各15个；

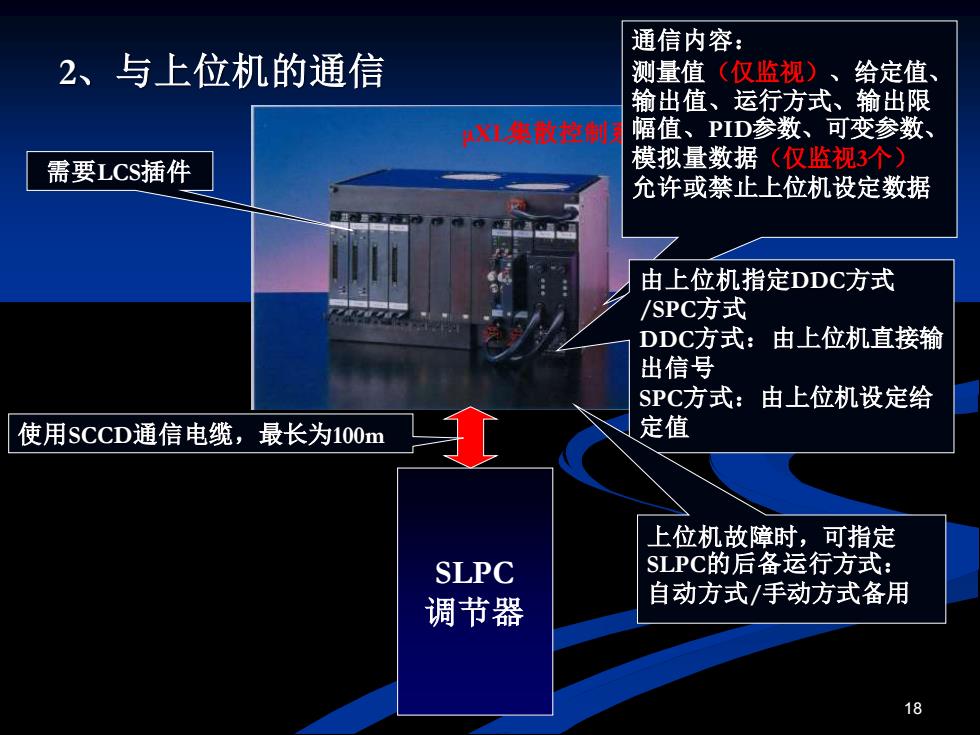

通信内容： 2、与上位机的通信 测量值（仅监视）、给定值、 输出值、运行方式、输出限 XL集散控制 幅值、PID参数、可变参数、 需要LCS插件 模拟量数据（仅监视3个） 允许或禁止上位机设定数据 由上位机指定DDC方式 /SPC方式 DDC方式：由上位机直接输 出信号 SPC方式：由上位机设定给 使用SCCD通信电缆，最长为100m 定值 上位机故障时，可指定 SLPC SLPC的后备运行方式： 调节器 自动方式/手动方式备用 18
18 2、与上位机的通信 SLPC 调节器 μXL集散控制系统 需要LCS插件 使用SCCD通信电缆，最长为100m 通信内容： 测量值（仅监视）、给定值、 输出值、运行方式、输出限 幅值、PID参数、可变参数、 模拟量数据（仅监视3个） 允许或禁止上位机设定数据 由上位机指定DDC方式 /SPC方式 DDC方式：由上位机直接输 出信号 SPC方式：由上位机设定给 定值 上位机故障时，可指定 SLPC的后备运行方式： 自动方式/手动方式备用

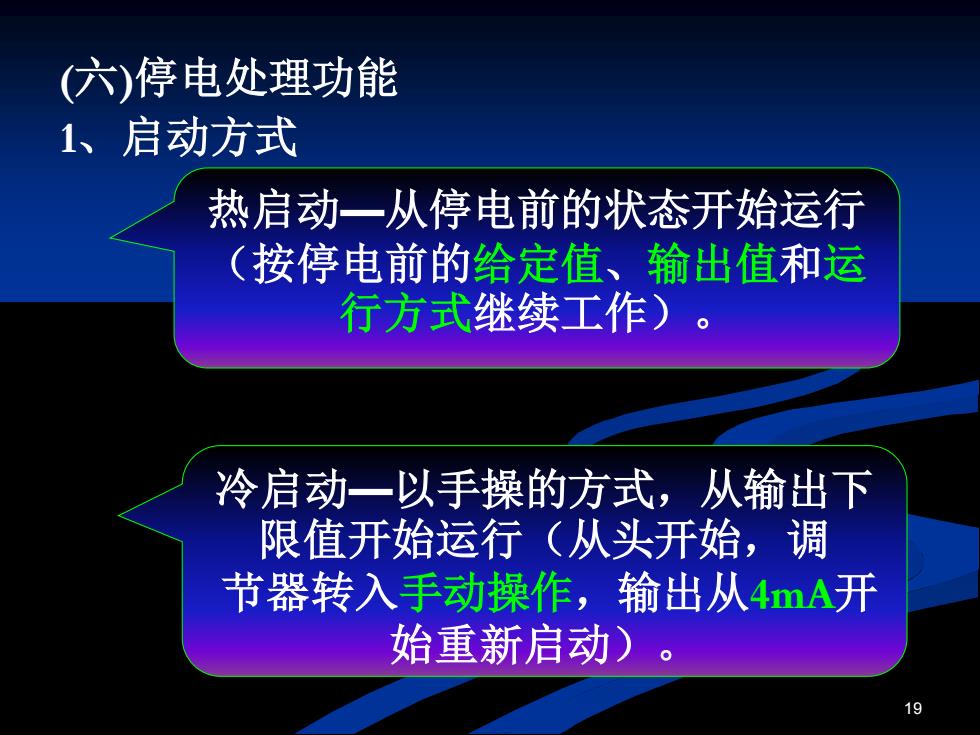

(六)停电处理功能 1、启动方式 热启动一从停电前的状态开始运行 (按停电前的给定值、输出值和运 行方式继续工作)。 冷启动一以手操的方式，从输出下 限值开始运行（从头开始，调 节器转入手动操作，输出从4mA开 始重新启动)。 19
19 (六)停电处理功能 1、启动方式 热启动—从停电前的状态开始运行 （按停电前的给定值、输出值和运 行方式继续工作）。 冷启动—以手操的方式，从输出下 限值开始运行（从头开始，调 节器转入手动操作，输出从4mA开 始重新启动）

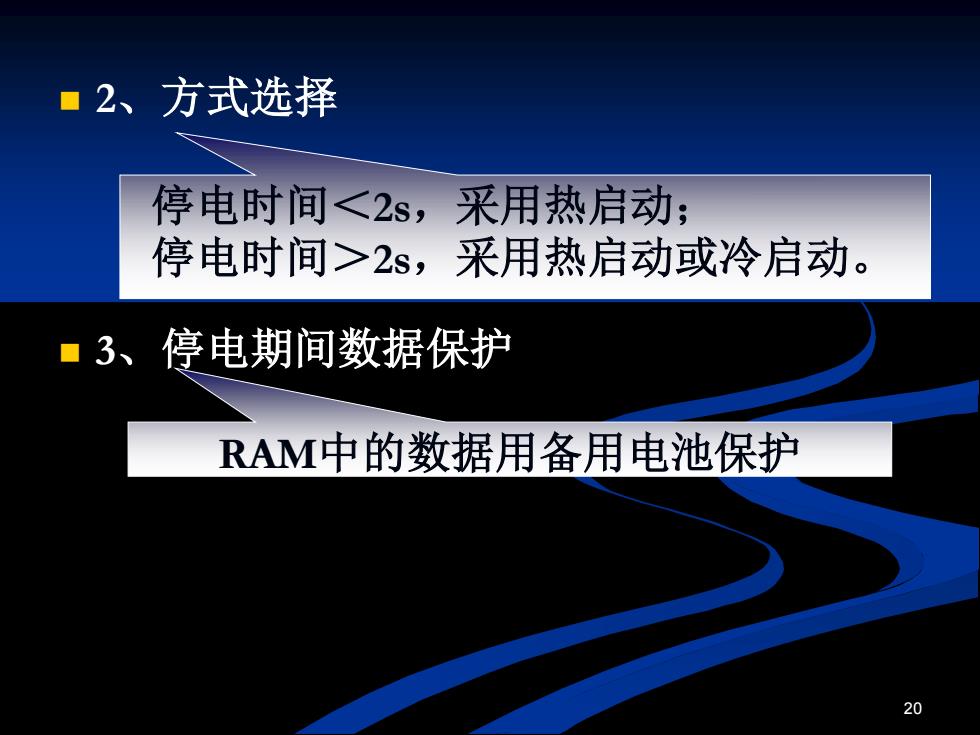

■2、方式选择 停电时间<2s,采用热启动； 停电时间>2s,采用热启动或冷启动。 13、 停电期间数据保护 RAM中的数据用备用电池保护 20
20 ◼ 2、方式选择 ◼ 3、停电期间数据保护 停电时间＜2s，采用热启动； 停电时间＞2s，采用热启动或冷启动。 RAM中的数据用备用电池保护
