作图过程 作图时，先画底面正△ABC的各 个投影，再作出锥顶S的各个投 影，然后连接各棱线。 a b b a b a a a b 2017/4/14 11 上游充通大￥ Shanghai Jiao Tong University
2017/4/14 11 作图过程 作图时，先画底面正△ABC的各 个投影，再作出锥顶S的各个投 影，然后连接各棱线

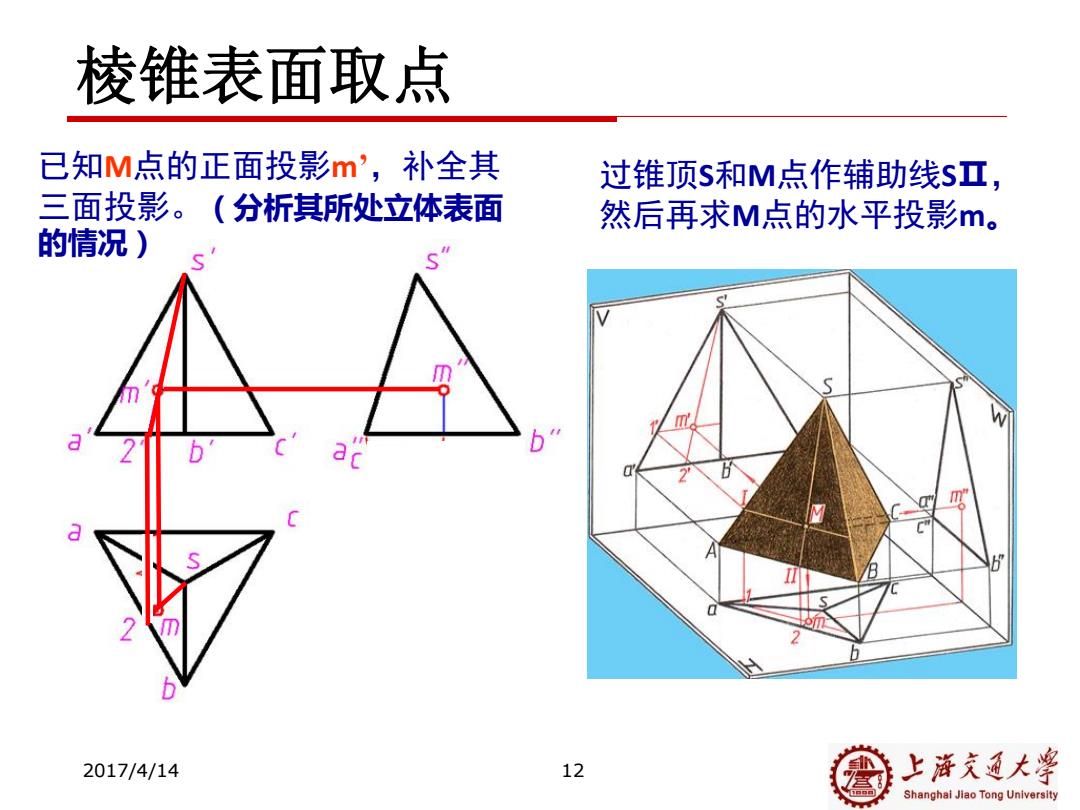

棱锥表面取点 已知M点的正面投影m',补全其 过锥顶S和M点作辅助线SⅡ， 三面投影。（分析其所处立体表面 然后再求M点的水平投影m。 的情况) ac b 2017/4/14 12 上海充道大 Shanghai Jiao Tong University
2017/4/14 12 棱锥表面取点 已知M点的正面投影m’，补全其 三面投影。（分析其所处立体表面 的情况） 过锥顶S和M点作辅助线SⅡ， 然后再求M点的水平投影m
表面取点 过M在△ABC上作AB的辅助平行线IM,即作1'm'/∥a?b',再作 1m/ab,求出m,再根据m、m求出m"。 m 6 δY a" b 2017/4/14 13 上游充通大￥ Shanghai Jiao Tong University
2017/4/14 13 表面取点 过M在△ABC上作AB的辅助平行线ІM，即作1’m’ // a’b’，再作 1m // ab ，求出m’ ，再根据m、 m’求出m

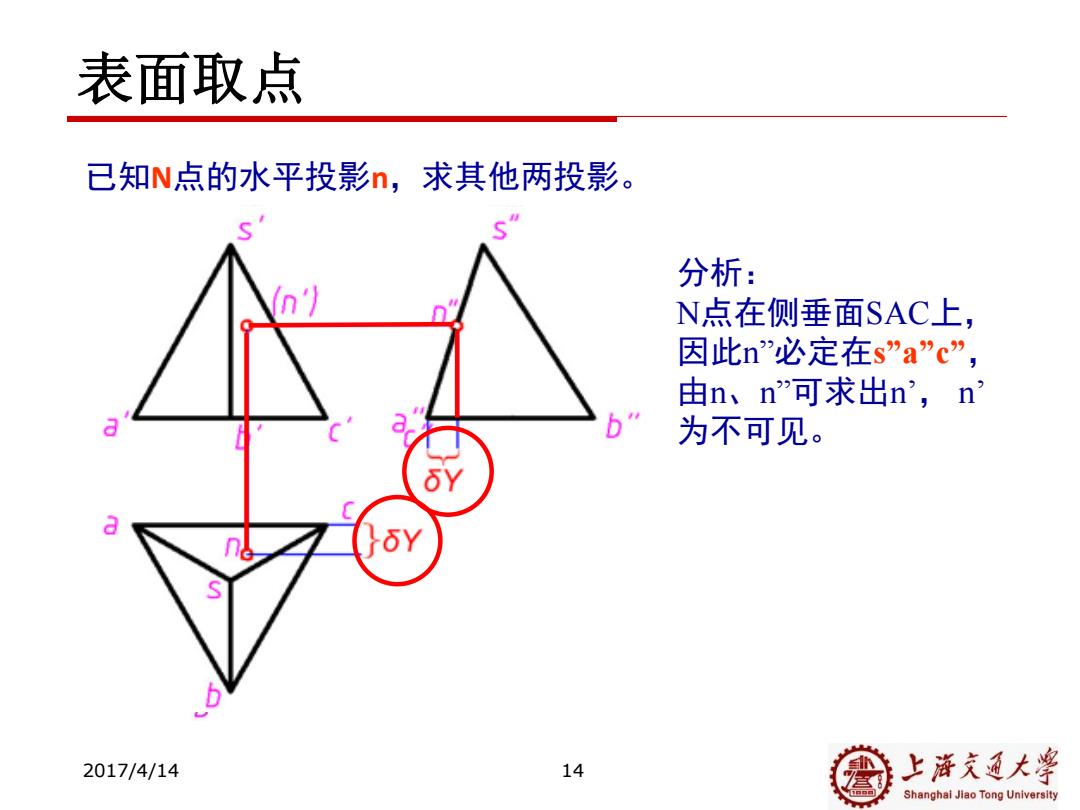

表面取点 已知N点的水平投影n,求其他两投影。 分析： (n') N点在侧垂面SAC上， 因此n”必定在s”a”c”, 由n、n可求出n,n a 6" 为不可见。 2017/4/14 14 上游充通大￥ Shanghai Jiao Tong University
2017/4/14 14 表面取点 已知N点的水平投影n，求其他两投影。 分析： N点在侧垂面SAC上， 因此n”必定在s”a”c”， 由n、n”可求出n’， n’ 为不可见
曲面立体的投影 1.圆柱 表面包含曲面的基本体： 2.圆锥 曲面立体 3.圆球 4.圆环 2017/4/14 15 上游充通大￥ Shanghai Jiao Tong University
2017/4/14 15 曲面立体的投影 1.圆柱 2.圆锥 3.圆球 4.圆环
