设计与制造！ 一立体的相贯线 机械与动力工程学院 蒋丹 上游充通大淫 Shanghai Jiao Tong University
1 机械与动力工程学院 蒋丹 设计与制造I — 立体的相贯线
本讲要点 口相贯线 (P87-96) 口相贯线的基本概念 口相贯线的求作方法 ☐相贯线的特殊情况 口截交相贯综合举例 2017/4/14 2 上游充通大 Shanghai Jlao Tong University
2017/4/14 2 本讲要点 相贯线（P87-96） 相贯线的基本概念 相贯线的求作方法 相贯线的特殊情况 截交相贯综合举例

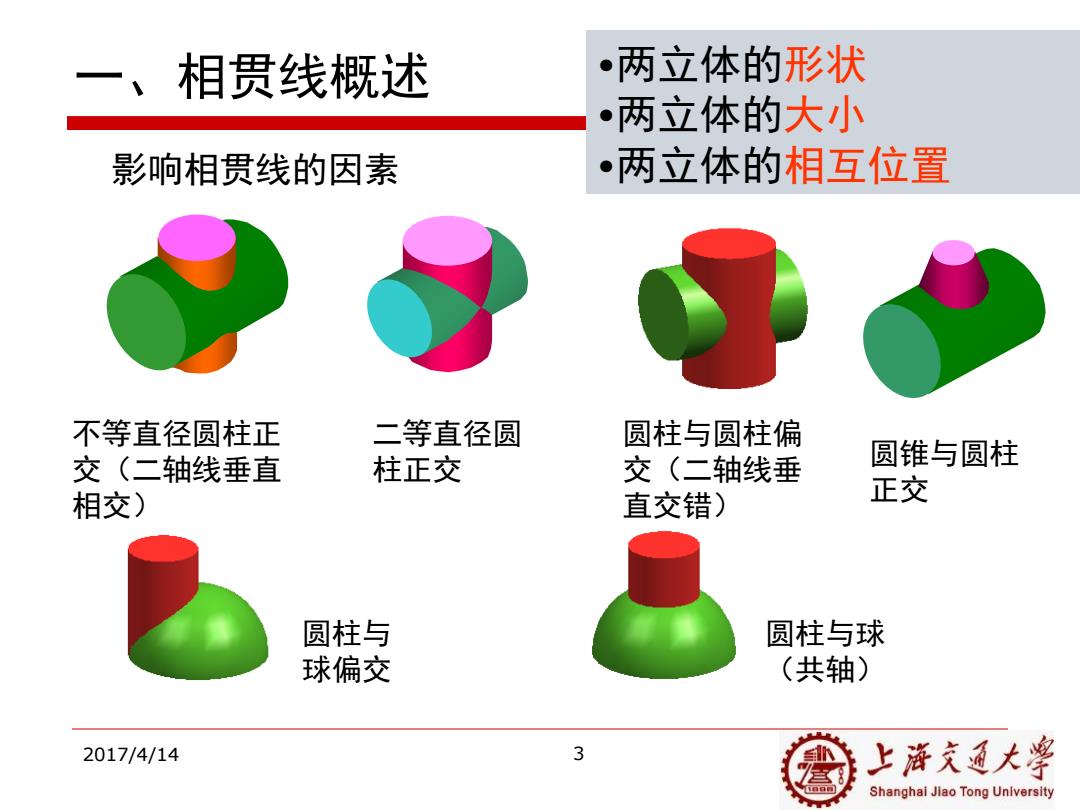

一、相贯线概述 两立体的形状 两立体的大小 影响相贯线的因素 •两立体的相互位置 不等直径圆柱正 二等直径圆 圆柱与圆柱偏 交（二轴线垂直 柱正交 交（二轴线垂 圆锥与圆柱 相交) 直交错) 正交 圆柱与 圆柱与球 球偏交 (共轴) 2017/4/14 3 上游充通大粤 Shanghai Jlao Tong University
•两立体的形状 •两立体的大小 影响相贯线的因素 •两立体的相互位置 圆柱与圆柱偏 交（二轴线垂 直交错） 圆锥与圆柱 正交 二等直径圆 柱正交 不等直径圆柱正 交（二轴线垂直 相交） 圆柱与 球偏交 圆柱与球 （共轴） 一、相贯线概述 2017/4/14 3

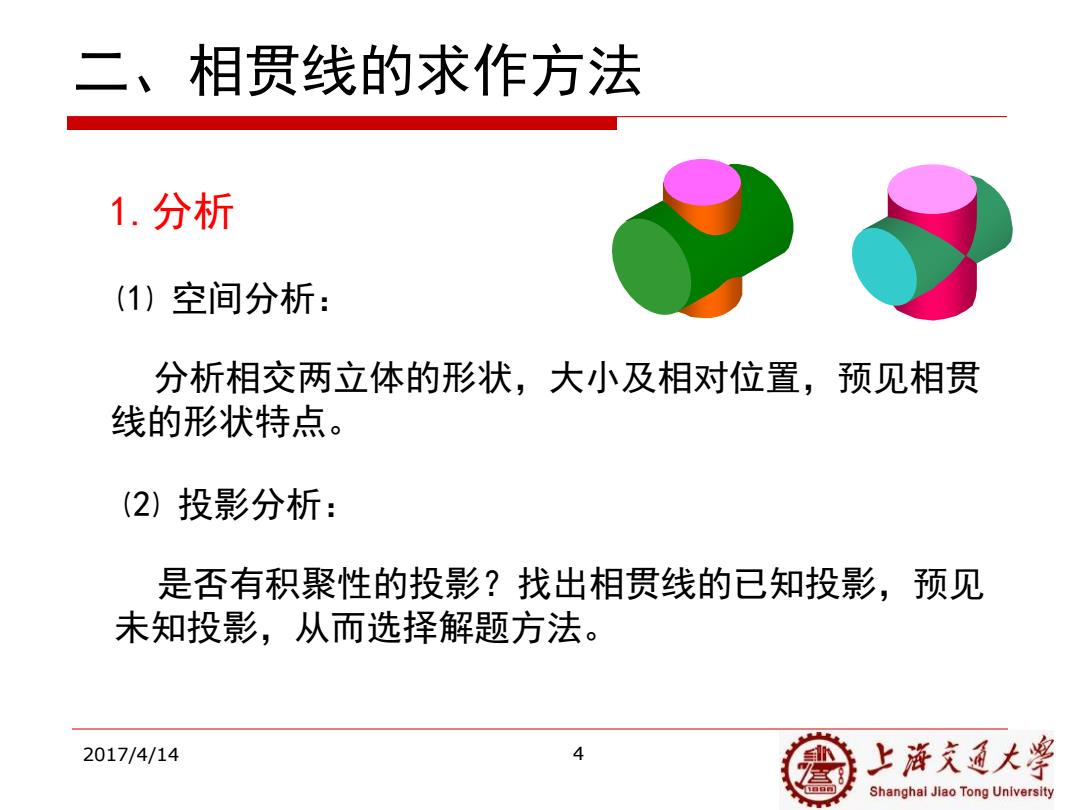

二、相贯线的求作方法 1.分析 (1)空间分析： 分析相交两立体的形状，大小及相对位置，预见相贯 线的形状特点。 (2)投影分析： 是否有积聚性的投影？找出相贯线的已知投影，预见 未知投影，从而选择解题方法。 2017/4/14 4 上游充通大 Shanghai Jlao Tong University
二、相贯线的求作方法 ⑴ 空间分析： ⑵ 投影分析： 是否有积聚性的投影？找出相贯线的已知投影，预见 未知投影，从而选择解题方法。 分析相交两立体的形状，大小及相对位置，预见相贯 线的形状特点。 1.分析 2017/4/14 4
二、相贯线的求作方法（续) 当相贯线的投影为空间曲线时，其作图步骤为： 2.找点： 先找特殊点 补充若干一般点 3.判别虚实并连线 4.补全轮廓线，检查、加深完成各投影 2017/4/14 5 上游充通大 Shanghai Jlao Tong University
2.找点： 3.判别虚实并连线 4.补全轮廓线，检查、加深完成各投影 当相贯线的投影为空间曲线时，其作图步骤为： 先找特殊点 补充若干一般点 二、相贯线的求作方法（续） 2017/4/14 5
