设计与制造I 一UG草图 机械与动力工程学院 蒋丹 2017/4/14 上游充通大淫 Shanghai Jiao Tong University
2017/4/14 1 机械与动力工程学院 蒋丹 设计与制造I — UG草图
草图绘制 1:草图概念 2:创建草图 3:草图操作 4:草图约束 5:典型示例 h 上游充通大 a Shanghai Jlao Tong University
1 : 草图概念 2 : 创建草图 3 : 草图操作 4 : 草图约束 5 : 典型示例 草图绘制

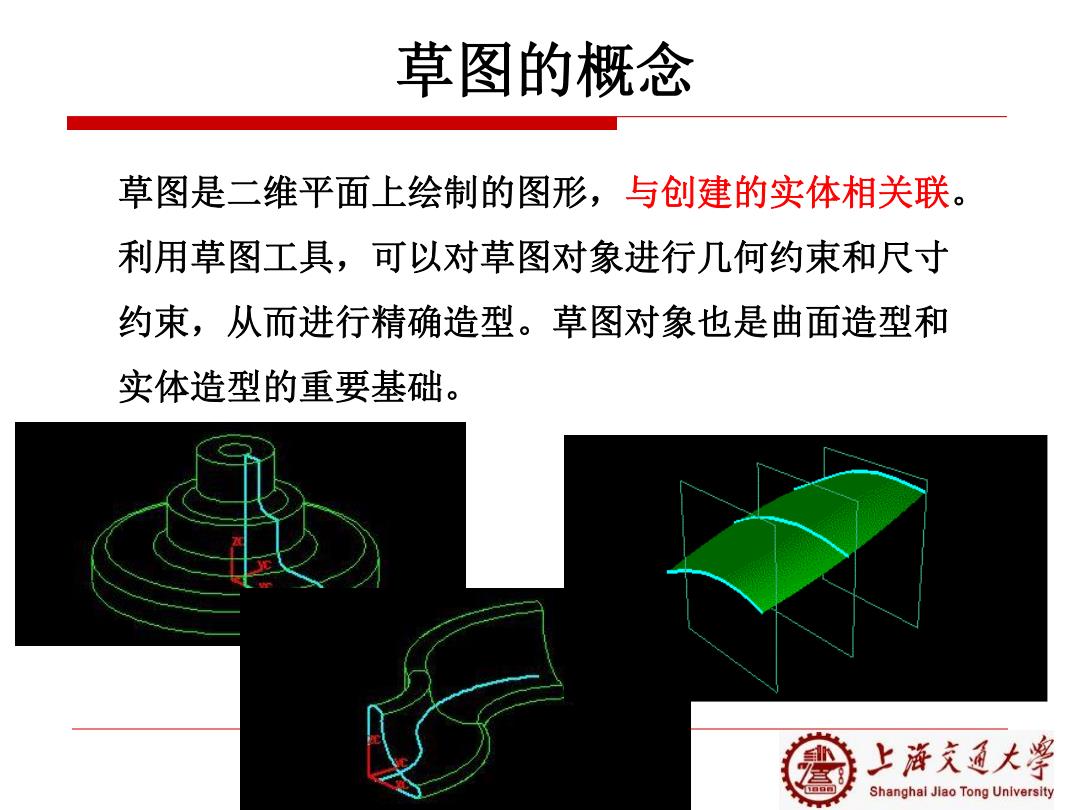

草图的概念 草图是二维平面上绘制的图形，与创建的实体相关联。 利用草图工具，可以对草图对象进行几何约束和尺寸 约束，从而进行精确造型。草图对象也是曲面造型和 实体造型的重要基础。 上游充通大 Shanghai Jlao Tong University
草图是二维平面上绘制的图形，与创建的实体相关联。 利用草图工具，可以对草图对象进行几何约束和尺寸 约束，从而进行精确造型。草图对象也是曲面造型和 实体造型的重要基础。 草图的概念

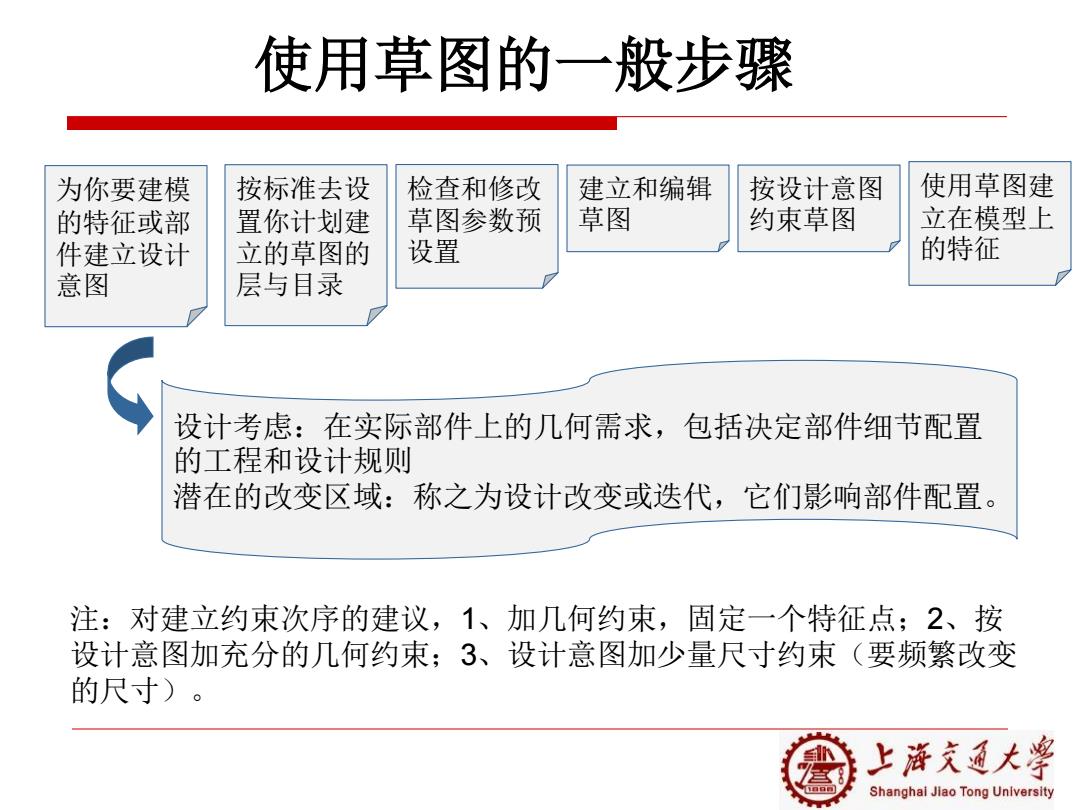

使用草图的一般步骤 为你要建模 按标准去设 检查和修改 建立和编辑 按设计意图 使用草图建 的特征或部 置你计划建 草图参数预 草图 约束草图 立在模型上 件建立设计 立的草图的 设置 的特征 意图 层与目录 设计考虑：在实际部件上的几何需求，包括决定部件细节配置 的工程和设计规则 潜在的改变区域：称之为设计改变或迭代，它们影响部件配置。 注：对建立约束次序的建议，1、加几何约束，固定一个特征点；2、按 设计意图加充分的几何约束；3、设计意图加少量尺寸约束（要频繁改变 的尺寸)。 上浒充通大擎 Shanghai Jlao Tong University
为你要建模 的特征或部 件建立设计 意图 按标准去设 置你计划建 立的草图的 层与目录 检查和修改 草图参数预 设置 建立和编辑 草图 按设计意图 约束草图 使用草图建 立在模型上 的特征 设计考虑：在实际部件上的几何需求，包括决定部件细节配置 的工程和设计规则 潜在的改变区域：称之为设计改变或迭代，它们影响部件配置。 注：对建立约束次序的建议，1、加几何约束，固定一个特征点；2、按 设计意图加充分的几何约束；3、设计意图加少量尺寸约束（要频繁改变 的尺寸）。 使用草图的一般步骤

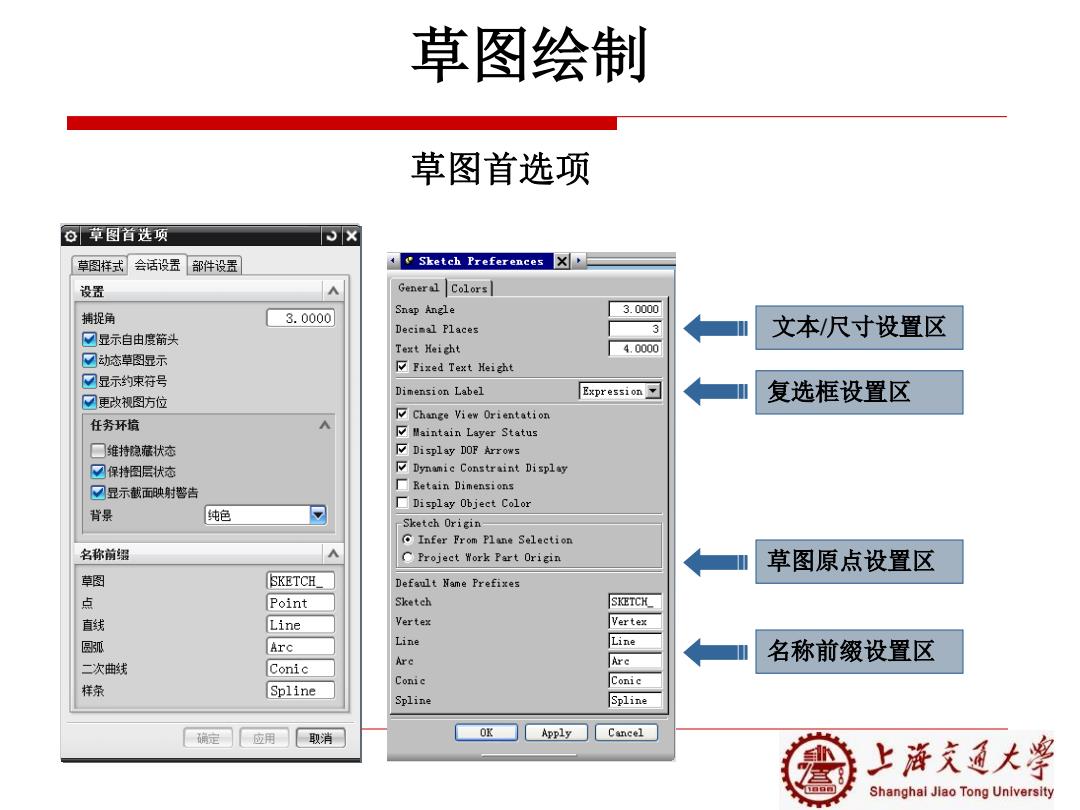

草图绘制 草图首选项 ⊙草图首选项 草图样式会话设贵部件设景 Sketch Preferences X 设置 General Colors 捕捉角 3.0000 Snap Angle 3.0000 Decinal Places 3 文本尺寸设置区 ☑显示自由度箭头 Text Height 4.0000 ☑动态草图显示 Fixed Text Height ☑显示约束符号 Dimension Label Expression ☑更改视图方位 复选框设置区 任务环境 Change View Orientation Maintain Layer Status 口维持隐蔗状态 反Display D0 F Arrows ☑保持图层状态 Dynamic Constraint Display ☑显示截面映射警告 Retain Dimensions Display Object Color 背景 纯色 Sketch Origin- Infer From Plane Selection 名称前细 C Project Work Part Origin 草图原点设置区 草图 SKETCH_ Default Name Prefixes 点 Point Sketch SKETCH_ 直线 Line Vertex Vertex 圆弧 Arc Line Line 二次曲线 Conic Arc Arc 名称前缀设置区 Conic Conic 样条 Spline Spline Spline 确定 应用 取消 OK Apply Cancel 上游充道大粤 Shanghai Jiao Tong University
草图首选项 文本/尺寸设置区 复选框设置区 草图原点设置区 名称前缀设置区 草图绘制
