设计与制造I 一UG建模 机械与动力工程学院 蒋丹 2017/4/14 上游充通大淫 Shanghai Jiao Tong University
2017/4/14 1 机械与动力工程学院 蒋丹 设计与制造I — UG建模
三维建模一建立特征
三维建模—建立特征
三维建模一建立特征 Unigraphics基于特征的建模过程仿真零件的加工过程。 Part Navigator Name Laye 于B因User Expressions 白Model History CYLINDER (0) □DATUM PLANE(I) 61 □EXTRUDED(2) 1 □8MIRR.OR_SET(3) 0 图DATUM PLANE(5 百DATUM PLANE(6) 61 RECTANGULAR_POCK...1 □C9ED(8) 1 □YEND(9) 毛坯 粗加工 精加工 上游充通大 Shanghai Jlao Tong University
三维建模—建立特征

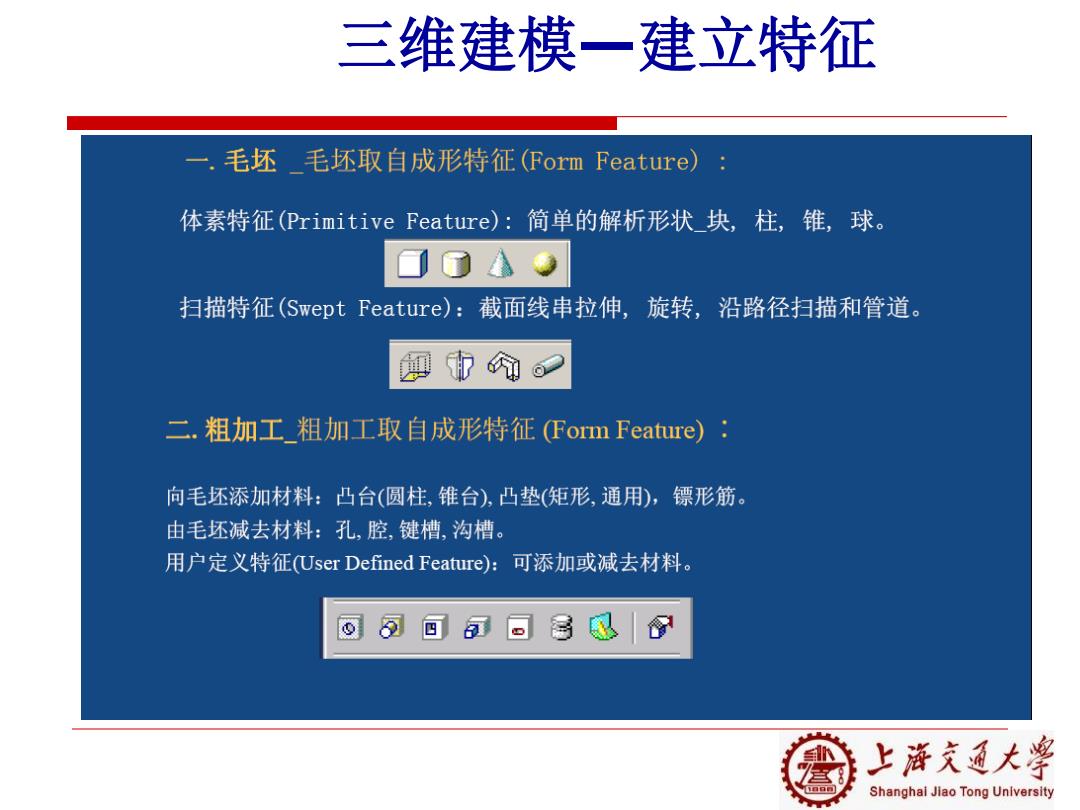

三维建模一建立特征 一.毛坯毛坯取自成形特征(Form Feature) 体素特征(Primitive Feature):简单的解析形状块，柱，锥，球。 扫描特征(Swept Feature)：截面线串拉伸，j 旋转，沿路径扫描和管道。 ▣ 二.粗加工粗加工取自成形特征Form Feature): 向毛坯添加材料：凸台（圆柱，锥台），凸垫（矩形，通用，镖形筋。 由毛坯减去材料：孔，腔，键槽，沟槽。 用户定义特征User Defined Feature): 可添加或减去材料。 上游充道大粤 Shanghai Jlao Tong University
三维建模—建立特征
三维建模一建立特征 三。精加工特征操作 (Feature Operation)用于仿真精加工过程。 l.布尔运算：求和(Unite),求差(Subtract),求交(Intersect)。 2.边缘操作：边缘倒圆(Edge Blend),面倒圆(Face Blend),， 软倒圆(Soft Blend),倒角(Chamfer)。 3.面操作：拔模(Taper),铸件体拔模(Body Taper),补片体(Patch Body),简化体(Simplify Body),偏置面(Offset Face)。 4.体操作：挖空(Hol1ow),螺纹(Thread),缝合(Sew),包裹几何体(Wrap Geometry),比例(Scale),修剪体(Trim Body),分割体(Split Body),提升 体(Promote Body)。 Feature Operation ☒ ④©图日色单翩m野名御而 t 注：建模次序应遵循加工次序，这将有助于减少模型更新故障。 上浒充通大学 Shanghai Jlao Tong University
三维建模—建立特征
