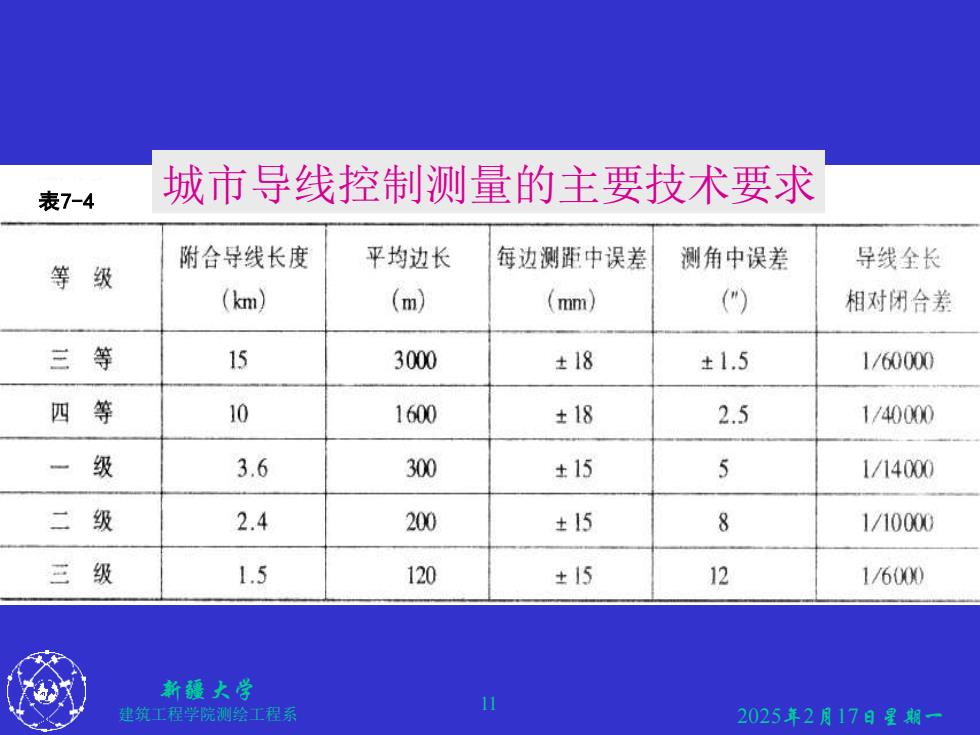

表7-4 城市导线控制测量的主要技术要求 附合导线长度 平均边长 每边测距中误差 测角中误差 导线全长 等级 (km) (m) (mm) (" 相对闭合差 三等 15 3000 ±18 ±1.5 1/60000 四等 10 1600 ±18 2.5 1/40000 级 3.6 300 ±15 5 1/14000 二 级 2.4 200 ±15 8 1/10000 三 级 L.5 120 ±15 12 1/6000 新疆大学 建筑工程学院测绘工程系 11 2025年2月17日星期
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 11 表7-4 城市导线控制测量的主要技术要求

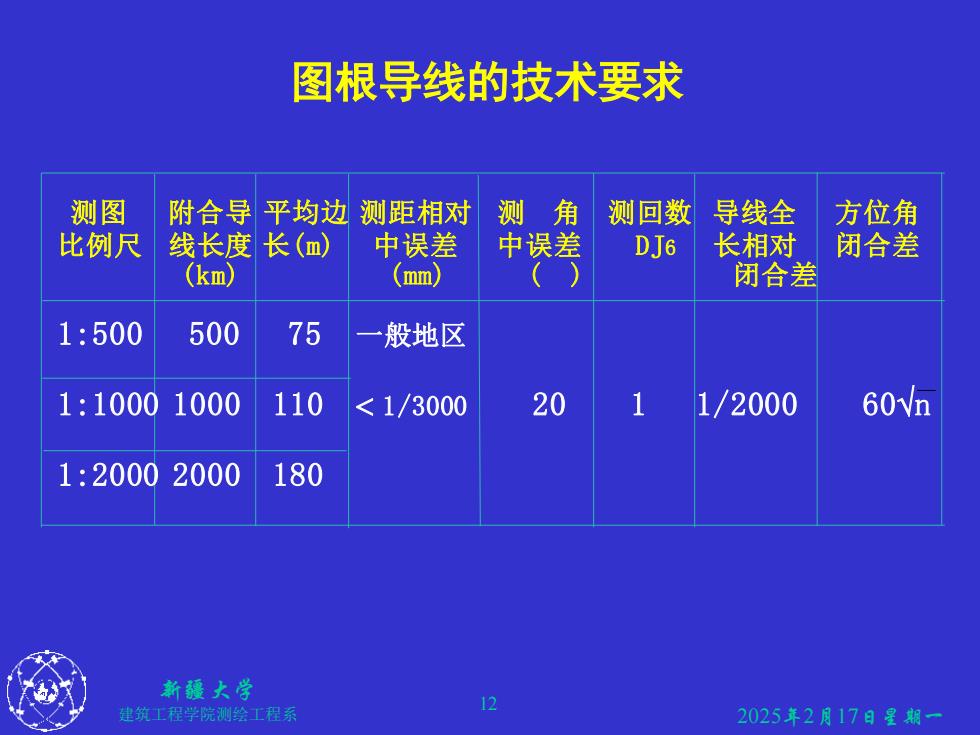

图根导线的技术要求 测图 附合导 平均边测距相对 测角 测回数 导线全 方位角 比例尺 线长度长(m) 中误差 中误差 DJ6 长相对 闭合差 (km) (mm) () 闭合差 1:500 500 75 般地区 1:1000 1000 110 <1/3000 20 1/2000 60n 1:20002000 180 新疆大学 建筑工程学院测绘工程系 12 2025年2月17日星期
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 12 图根导线的技术要求 测图 附合导 平均边 测距相对 测 角 测回数 导线全 方位角 比例尺 线长度 长(m) 中误差 中误差 DJ6 长相对 闭合差 (km) (mm) ( ) 闭合差 1:500 500 75 一般地区 1:1000 1000 110 1/3000 20 1 1/2000 60n 1:2000 2000 180

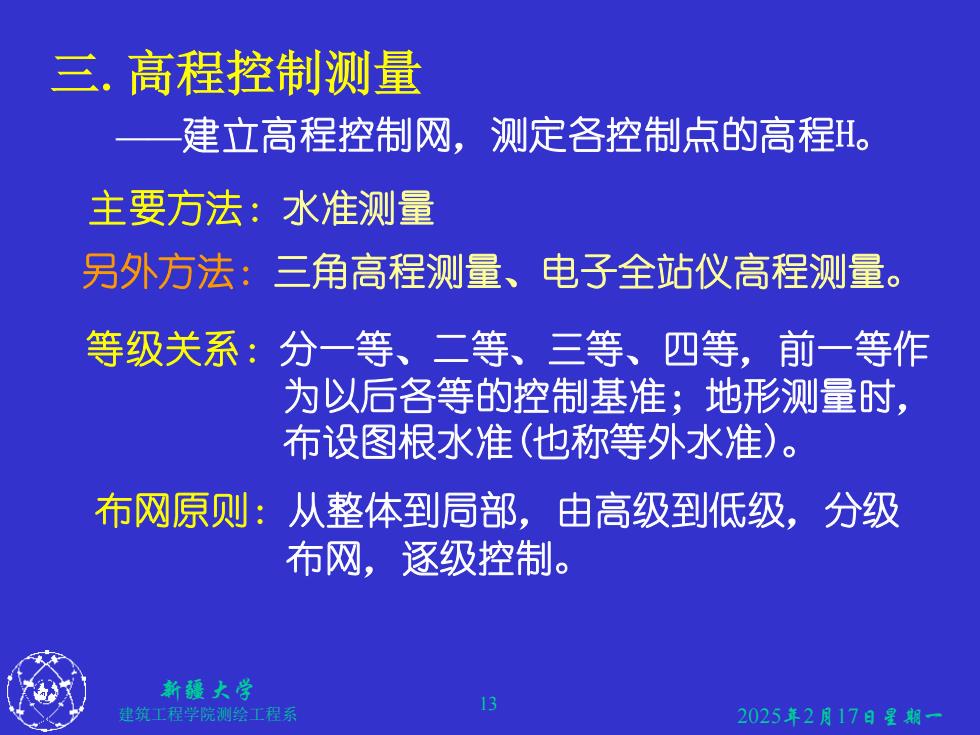

三.高程控制测量 —建立高程控制网，测定各控制点的高程H。 主要方法：水准测量 另外方法：三角高程测量、电子全站仪高程测量。 等级关系：分一等、二等、三等、四等，前一等作 为以后各等的控制基准；地形测量时， 布设图根水准（也称等外水准）。 布网原则：从整体到局部，由高级到低级，分级 布网，逐级控制。 新疆大学 建筑工程学院测绘工程系 2025年2月17日星期一
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 13 三.高程控制测量 ——建立高程控制网，测定各控制点的高程H。 主要方法：水准测量 另外方法：三角高程测量、电子全站仪高程测量。 等级关系：分一等、二等、三等、四等，前一等作 为以后各等的控制基准；地形测量时， 布设图根水准(也称等外水准)。 布网原则：从整体到局部，由高级到低级，分级 布网，逐级控制

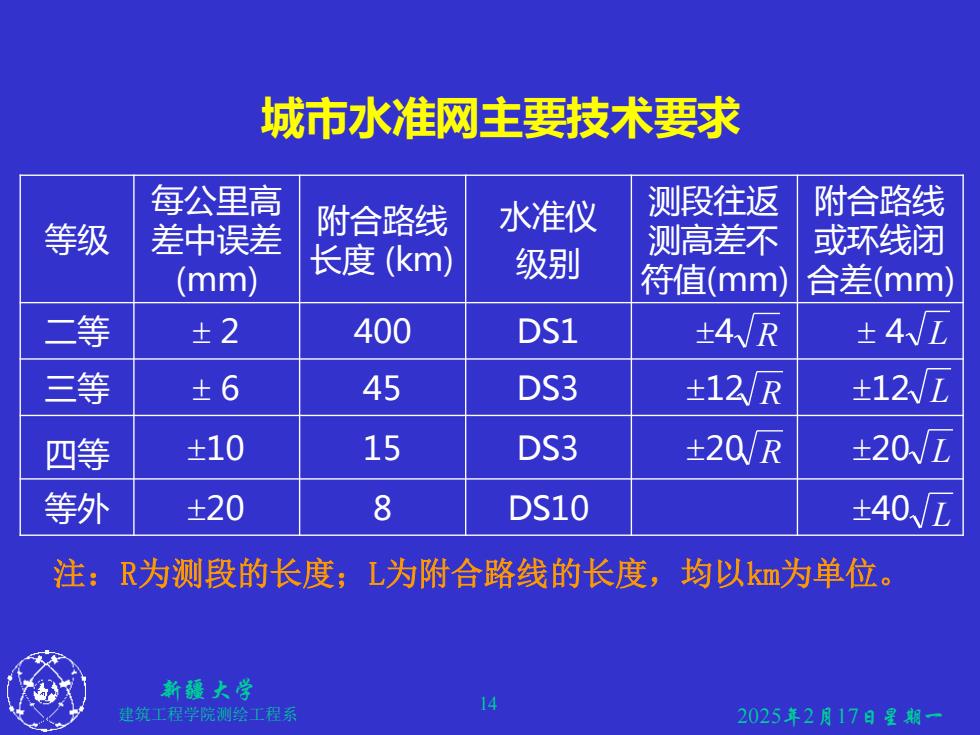

城市水准网主要技术要求 每公里高 测段往返 附合路线 等级 差中误差 附合路线 水准仪 (mm) 长度(km) 测高差不 或环线闭 级别 符值(mm) 合差(mm) 二等 ±2 400 DS1 ±4VR ±4WZ 三等 ±6 45 DS3 ±12/R ±12WZ 四等 ±10 15 DS3 ±20/R ±20√D 等外 ±20 8 DS10 ±40√/D 注：R为测段的长度；L为附合路线的长度，均以k为单位。 新疆大学 建筑工程学院测绘工程系 2025年2月17日星期
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 14 城市水准网主要技术要求 城市水准网主要技术要求 注：R为测段的长度；L为附合路线的长度，均以km为单位。 等级 每公里高 差中误差 (mm) 附合路线 长度 (km) 水准仪 级别 测段往返 测高差不 符值(mm) 附合路线 或环线闭 合差(mm) 二等 2 400 DS1 4 4 三等 6 45 DS3 12 12 四等 10 15 DS3 20 20 等外 20 8 DS10 40 L R L R L R L

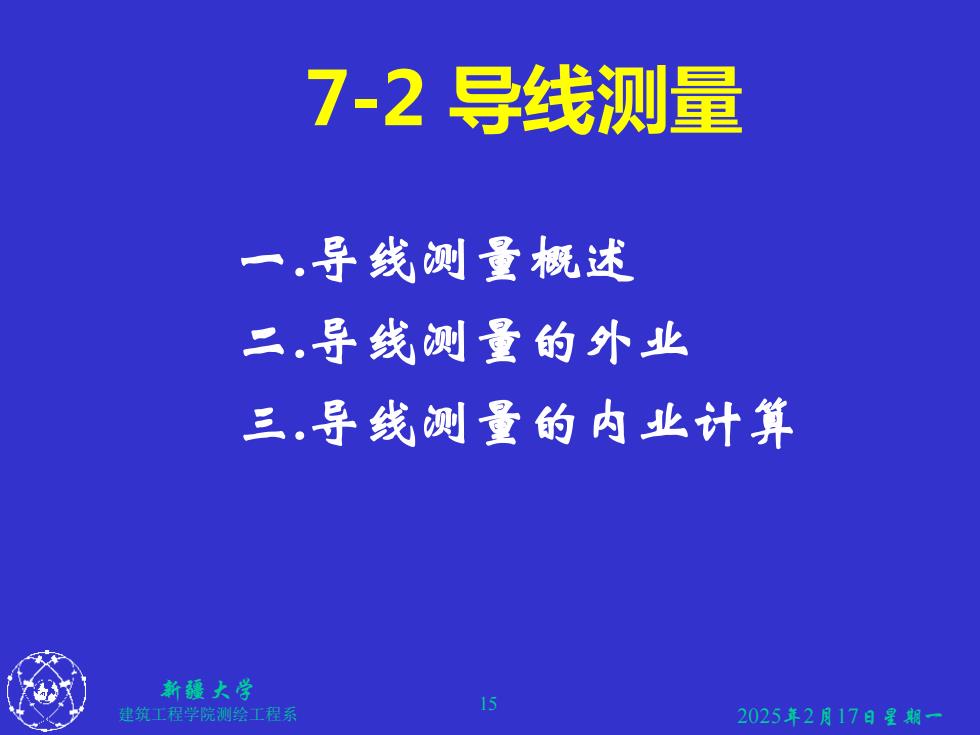

7-2导线测量 一导线测量概述 二.导线测量的外业 三.导线测量的内业计算 新疆大学 建筑工程学院测绘工程系 15 2025年2月17日星期一
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 15 7-2导线测量 7-2 导线测量 一 .导线测量概述 二.导线测量的外业 三.导线测量的内业计算
