第4章角度测量 新疆大学 2025年2月17日星期- 建筑工程学院测绘工程系
新疆大学 建筑工程学院测绘工程系 1 2025年2月17日星期一 第4章 角度测量
第4章 角度则量 。 测量三项基本工作之一：角度测量 。角度测量的仪器：经纬仪 ·角度测量分为：水平角测量和竖直角测量 ·水平角测量目的：用于求算地面点的平面位置 竖直角测量耳的： 1.测定地面两点的高差 2.将地面两点的倾斜距离改化成水平距离 新疆大学 2025年2月17日星期 建筑工程学院测绘工程系
新疆大学 建筑工程学院测绘工程系 2 2025年2月17日星期一 第4章 角度测量 • 测量三项基本工作之一：角度测量 • 角度测量的仪器： 经纬仪 • 角度测量分为：水平角测量和竖直角测量 • 水平角测量目的：用于求算地面点的平面位置 • 竖直角测量目的： 1. 测定地面两点的高差 2. 将地面两点的倾斜距离改化成水平距离

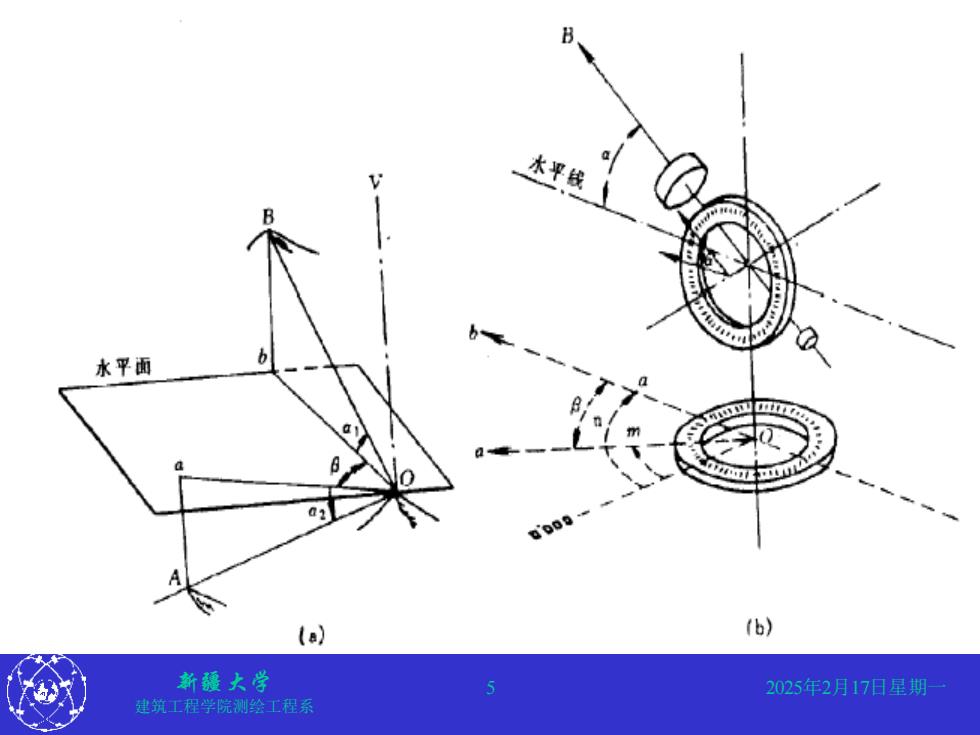

§4.1角度测量原理 水平角测量原理 ·水平角定义 1.为地面上O点至A和B两目 180 标方向线在水平面P上投影 的夹角B,称为水平角。 B=b-a 2.地面上一点到两目标的方 TC 向线间所夹的水平角，就是 过这两方向线所作两竖直面 间的二面角。 角度测量原理 2025年2月17日星期 建筑工程学院测绘工程系
新疆大学 建筑工程学院测绘工程系 3 2025年2月17日星期一 § 4.1 角度测量原理 一、水平角测量原理 • 水平角定义 1.为地面上O点至A和B 两目 标方向线在水平面P上投影 的夹角β，称为水平角。 2. 地面上一点到两目标的方 向线间所夹的水平角，就是 过这两方向线所作两竖直面 间的二面角。 = b − a

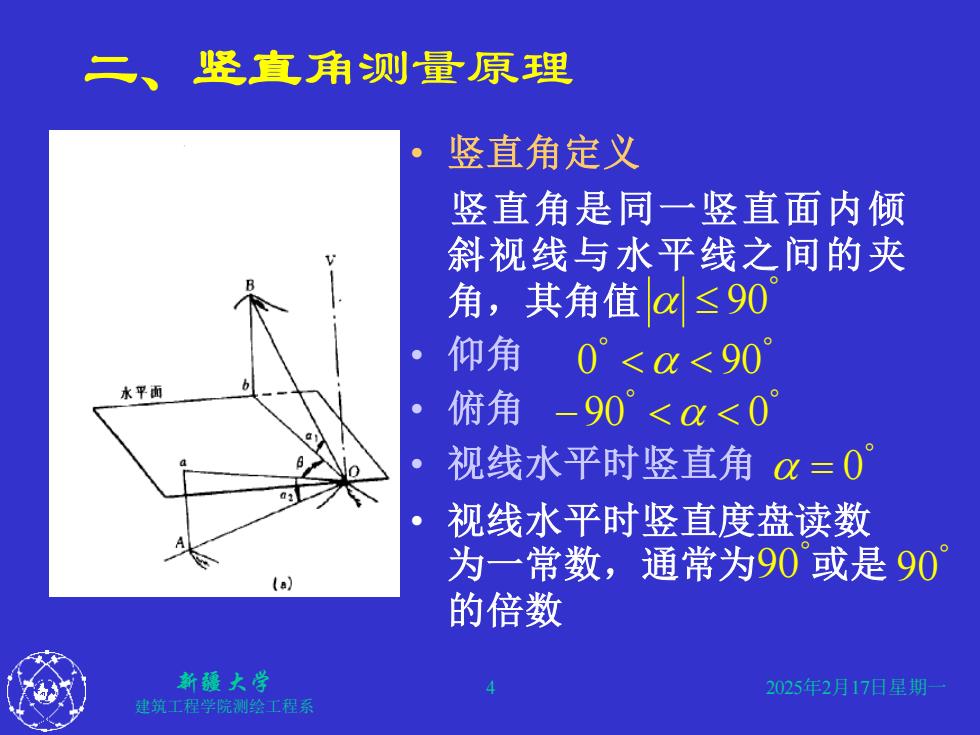

二、竖直角测量原理 。 竖直角定义 竖直角是同一竖直面内倾 斜视线与水平线之间的夹 角，其角值a≤90 。 仰角0°<a<90 水平面 俯角-90°<a≤0 视线水平时竖直角c=0 视线水平时竖直度盘读数 为一常数，通常为90°或是90 (a】 的倍数 新疆大学 2025年2月17日星期 建筑工程学院测绘工程系
新疆大学 建筑工程学院测绘工程系 4 2025年2月17日星期一 二、竖直角测量原理 • 竖直角定义 竖直角是同一竖直面内倾 斜视线与水平线之间的夹 角，其角值 • 仰角 • 俯角 • 视线水平时竖直角 • 视线水平时竖直度盘读数 为一常数，通常为 或是 的倍数 90 0 90 −90 0 = 0 90 90
B 水甲战 水平面 01 (a】 (b) 新疆大学 2025年2月17日星期一 建筑工程学院测绘工程系
新疆大学 建筑工程学院测绘工程系 5 2025年2月17日星期一
