第3章水准测量 新疆大学 建筑工程学院测绘工程系 2025年2月17日星期一
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 1 第3章 水准测量
第3章 水淮测量 §3.1 水准测量原理 §3.2 水准仪及其使用 §3.3 自动安平水准仪及数字水准仪 §3.4 水准测量方法 §3.5 微倾式水准仪的检验与校正 §3.6 水准测量的误差分折及注意事项 新疆大学 2 建筑工程学院测绘工程系 2025年2月17日星期一
建筑工程学院测绘工程系 新疆大学 2 2025年2月17日星期一 第3章 水准测量 §3.1 水准测量原理 §3.2 水准仪及其使用 §3.3 自动安平水准仪及数字水准仪 §3.4 水准测量方法 §3.5 微倾式水准仪的检验与校正 §3.6 水准测量的误差分析及注意事项
第3章 水准测量 ·测量三项基本工作之一：高程测量 ·高程测量：测量地面上各点高程的工作 ·高程测量有下列几种方法： 1,几何水准测量一是高程测量最主要的方法 2.三角高程测量 3.物理高程测量 包括：气压高程测量、液体静力水准测量 4.GPS高程测量 新疆大学 建筑工程学院测绘工程系 2025年2月17日星期
建筑工程学院测绘工程系 新疆大学 3 2025年2月17日星期一 第3章 水准测量 • 测量三项基本工作之一：高程测量 • 高程测量：测量地面上各点高程的工作 • 高程测量有下列几种方法： 1.几何水准测量——是高程测量最主要的方法 2.三角高程测量 3.物理高程测量 包括: 气压高程测量、液体静力水准测量 4.GPS高程测量
第3章 水准测量 主要内容： 水准测量原理、水准仪的构造及使用、水准 测量的施测方法、仪器的检验与校正。 主要目的： 使学生了解水准测量原理、测量工具，掌握 地面点位高程测量过程，从而精确求出地面点高程。 重点内容： 水准测量原理、施测方法、成果计算。 新疆大学 建筑工程学院测绘工程系 2025年2月17日星期
建筑工程学院测绘工程系 新疆大学 4 2025年2月17日星期一 •主要内容： 水准测量原理、水准仪的构造及使用、水准 测量的施测方法、仪器的检验与校正。 •主要目的： 使学生了解水准测量原理、测量工具，掌握 地面点位高程测量过程，从而精确求出地面点高程。 •重点内容： 水准测量原理、施测方法、成果计算。 第3章 水准测量

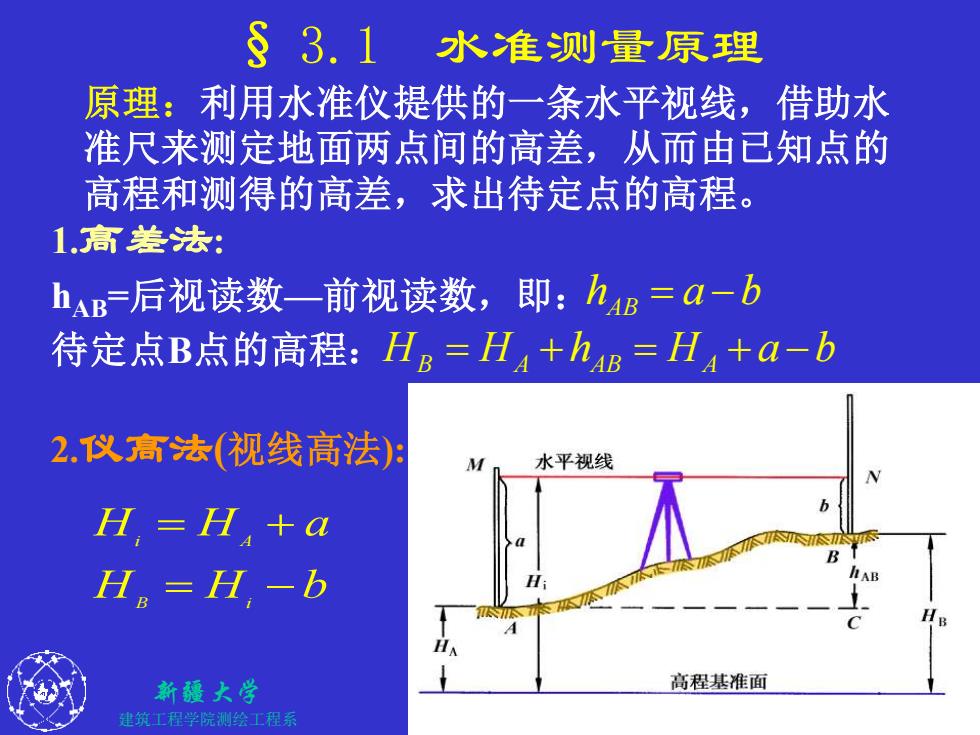

§3.1 水淮测量原理 原理：利用水准仪提供的一条水平视线，借助水 准尺来测定地面两点间的高差，从而由已知点的 高程和测得的高差，求出待定点的高程。 1.高差法： hB=后视读数一前视读数，即：h4B=a-b 待定点B点的高程：HB=H,+hB=H4+a-b 2.仪高法（视线高法）： 水平视线 H =H,+a b H。=H-b 新疆大学 高程基准面 建筑工程学院测绘工程系
建筑工程学院测绘工程系 新疆大学 5 2025年2月17日星期一 § 3.1 水准测量原理 原理：利用水准仪提供的一条水平视线，借助水 准尺来测定地面两点间的高差，从而由已知点的 高程和测得的高差，求出待定点的高程。 1.高差法: hAB=后视读数—前视读数，即： 待定点B点的高程： hAB = a −b HB = HA + hAB = HA + a −b 2.仪高法(视线高法): H H b H H a B i i A = − = +
