2.常规平面控制测量的等级关系 城市平面控制网的等级关系 控制范围 三角（三边）网 城市导线 三等 二等 城市基本控制 三等 四等 四等 一级小三角 一级导线 小地区首级控制 二级小三角 二级导线 三级导线 图根控制 图根三角 图根导线 新疆大学 建筑工程学院测绘工程系 2025年2月17日星期
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 6 2.常规平面控制测量的等级关系 城市平面控制网的等级关系 控制范围 三角(三边)网 城市导线 二等 三等 三等 四等 四等 一级小三角 一级导线 二级小三角 二级导线 三级导线 城市基本控制 小地区首级控制 图根控制 图根三角 图根导线

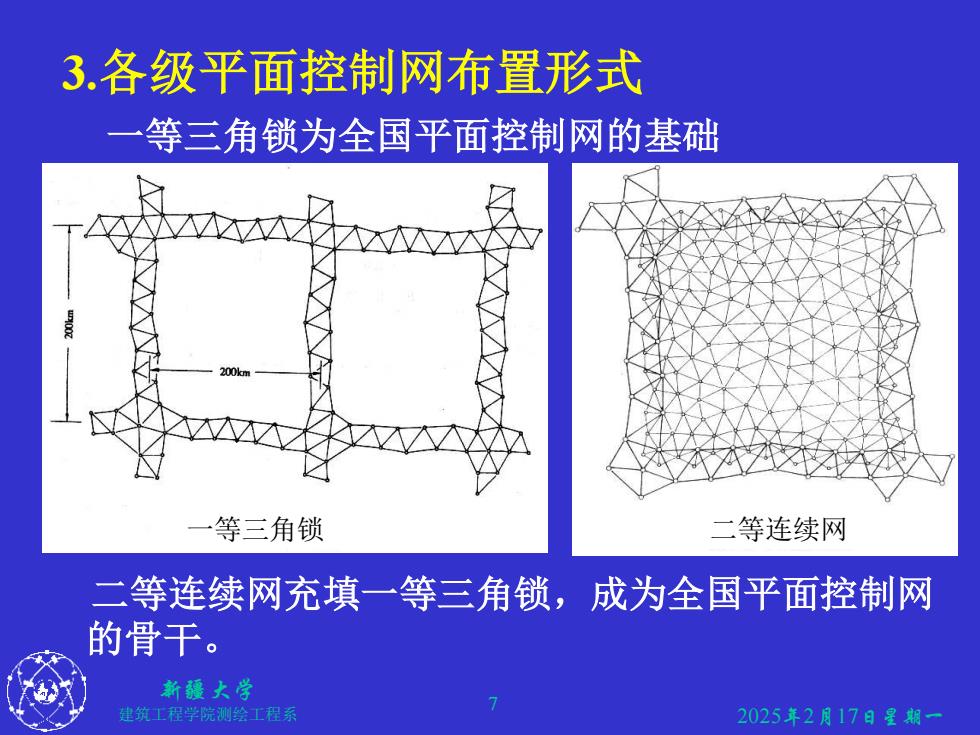

3.各级平面控制网布置形式 一 等三角锁为全国平面控制网的基础 一等三角锁 二等连续网 二等连续网充填一等三角锁，成为全国平面控制网 的骨干。 新疆大学 建筑工程学院测绘工程系 2025年2月17日星期一
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 7 一等三角锁为全国平面控制网的基础 3.各级平面控制网布置形式 二等连续网充填一等三角锁，成为全国平面控制网 的骨干。 一等三角锁 二等连续网
三等、四等三角网和导线网，根据测区的需要，在二 等三角网的基础上进行加密，基本图形如下： 图7-3三角网或三边网 图7-4导线网 新疆大学 建筑工程学院测绘工程系 8 2025年2月17日星期
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 8 三等、四等三角网和导线网,根据测区的需要，在二 等三角网的基础上进行加密，基本图形如下： 图7-3 三角网或三边网 图7-4 导线网

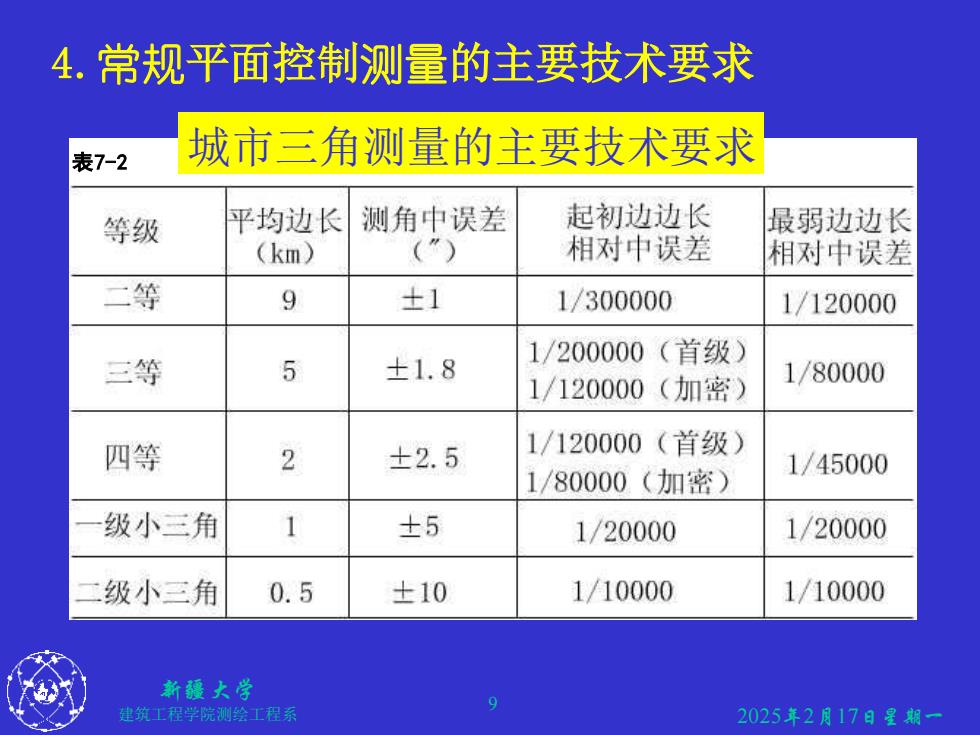

4.常规平面控制测量的主要技术要求 表7-2 城市三角测量的主要技术要求 等级 平均边长 测角中误差 起初边边长 最弱边边长 (km) (") 相对中误差 相对中误差 二等 9 ±1 1/300000 1/120000 5 ±1.8 1/200000(首级) 三等 1/120000(加密) 1/80000 四等 2 ±2.5 1/120000(首级) 1/45000 1/80000(加密) 级小三角 1 ±5 1/20000 1/20000 二级小三角 0.5 ±10 1/10000 1/10000 新疆大学 9 建筑工程学院测绘工程系 2025年2月17日星期一
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 9 4.常规平面控制测量的主要技术要求 表7-2 城市三角测量的主要技术要求

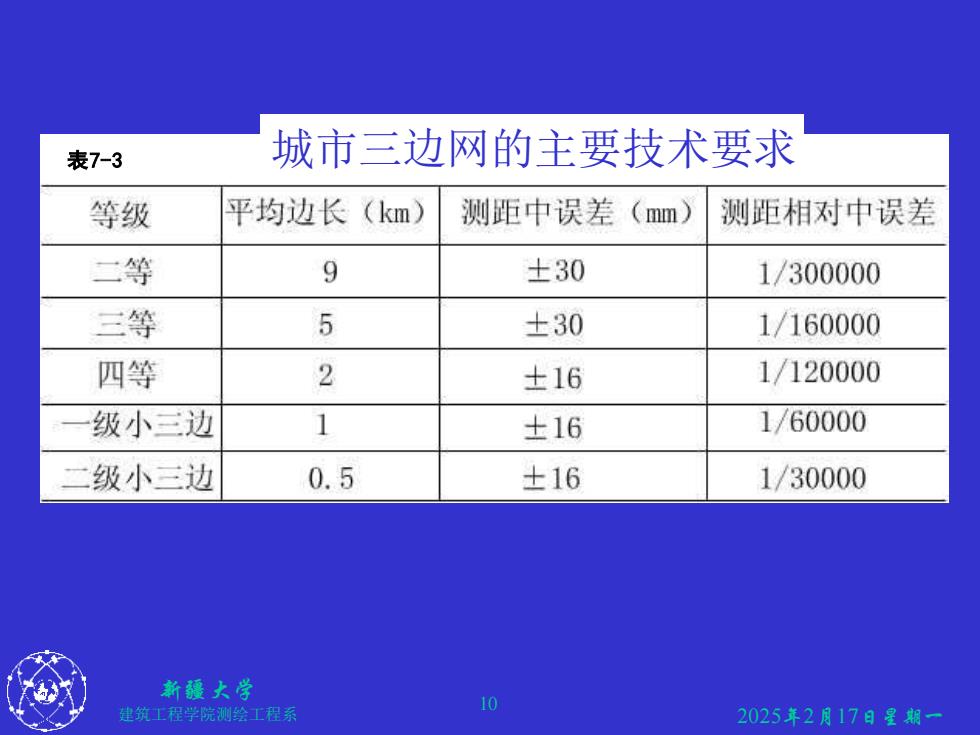

表7-3 城市三边网的主要技术要求 等级 平均边长(km) 测距中误差(mm) 测距相对中误差 二等 9 ±30 1/300000 三等 5 ±30 1/160000 四等 2 ±16 1/120000 级小三边 1 ±16 1/60000 二级小三边 0.5 ±16 1/30000 新疆大学 建筑工程学院测绘工程系 10 2025年2月17日星期一
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 10 表7-3 城市三边网的主要技术要求
