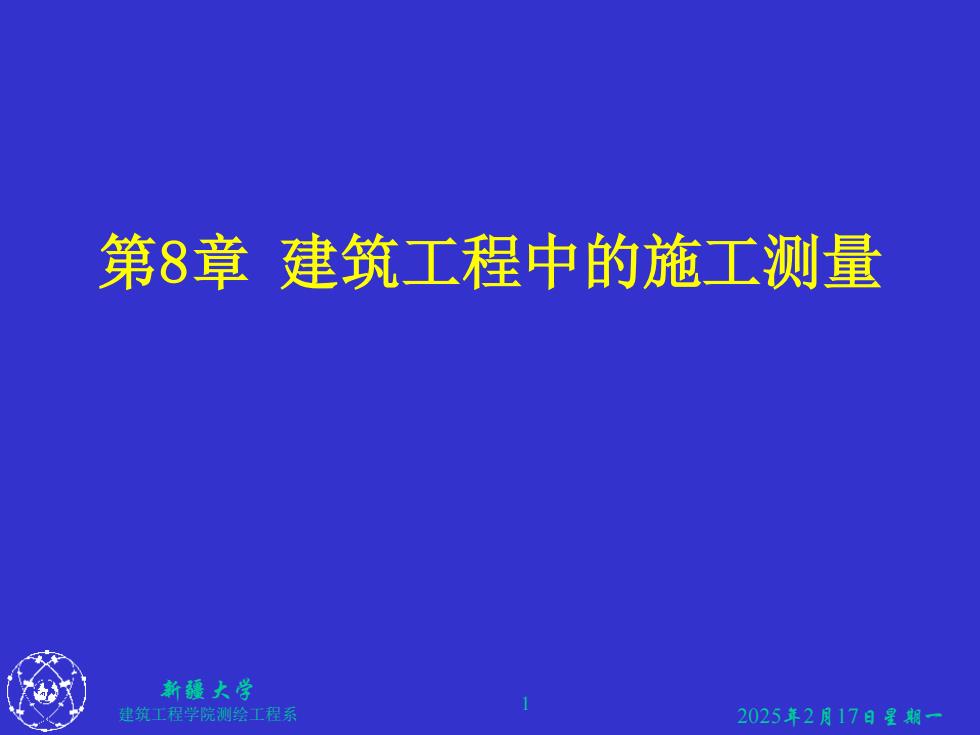

2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 1 第8章 建筑工程中的施工测量
第8章土木建筑工程中的 施工测量 §8.1 施工测量概述 §8.2 测设的基本内容和方法 §8.3 施工控制网 §8.4 建筑施工测量 §8.5 线路测量 §18.6 竣工测量与竣工图的编绘 新疆大学 建筑工程学院测绘工程系 2025年2月17日星期一
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 2 第8章 土木建筑工程中的 施工测量 §8.1 施工测量概述 §8.2 测设的基本内容和方法 §8.3 施工控制网 §8.4 建筑施工测量 §8.5 线路测量 §18.6 竣工测量与竣工图的编绘
§8.1施工测量概述 一、施工测量的目的和主要任务 ◆工程建设的三大阶段 (1)勘测设计阶段—测图、用图 (2)施工阶段一测设、施工放样、竣工测量 (3)运营管理阶段—变形监测 ◆各项工程建筑物在施工阶段所进行的测量工作， 统称为施工测量 ◆施工测量的主要任务 将图上设计的建筑物、构筑物的平面位置和高程，按照设计 要求，以一定的精度测设到实地 (1)施工控制网的建立；(2)施工放样； (3)竣工测量 新疆大学 建筑工程学院测绘工程系 2025年2月17日星期

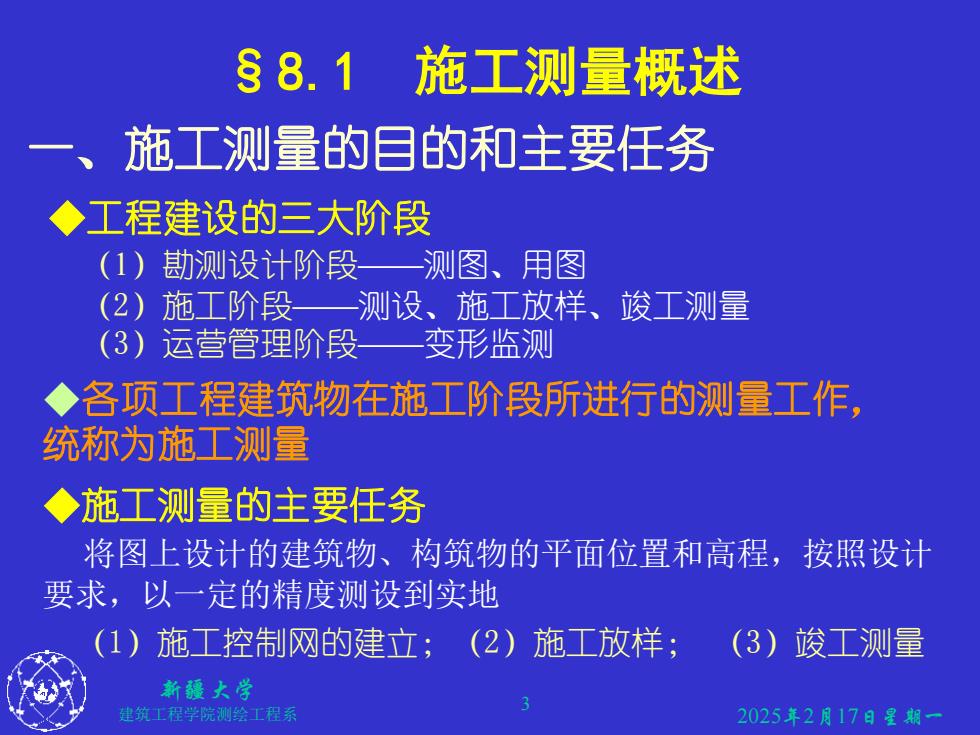

2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 3 §8.1 施工测量概述 ◆工程建设的三大阶段 （1）勘测设计阶段——测图、用图 （2）施工阶段——测设、施工放样、竣工测量 （3）运营管理阶段——变形监测 一、施工测量的目的和主要任务 ◆各项工程建筑物在施工阶段所进行的测量工作， 统称为施工测量 ◆施工测量的主要任务 将图上设计的建筑物、构筑物的平面位置和高程，按照设计 要求，以一定的精度测设到实地 （1）施工控制网的建立；（2）施工放样； （3）竣工测量
§8.1 施工测量概述 二、施工测量的精度与特点 ◆精度 施工测量的精度取决于工程的规模大小、用途 使用的建筑材料、采用的施工方法和工艺等 主要包括： 施工测量控制网的精度、建筑物轴线测设精度、 建筑物细部放样精度等。 ◆特点 (1) 准确性； (2) 整体性； (3) 安全性； (4)长期性。 新疆大学 建筑工程学院测绘工程系 2025年2月17日星期一
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 4 §8.1 施工测量概述 二、施工测量的精度与特点 ◆精度 施工测量的精度取决于工程的规模大小、用途、 使用的建筑材料、采用的施工方法和工艺等 主要包括： 施工测量控制网的精度、建筑物轴线测设精度、 建筑物细部放样精度等。 ◆特点 （1）准确性；（2）整体性； （3）安全性；（4）长期性
§8.1 施工测量概述 三、施工测量的原则和准备工作 ◆原则 (1) 从整体到局部，先控制后碎部； (2)从高级到低级，分级布网，逐级控制。 ◆准备工作 (1)建立健全组织和制度； (2)核对图纸、检查数据； (3)实地踏勘，选择测设方法； (4)编制测设详图，计算测设数据； (5)测量仪器的选择、检验和校正。 新疆大学 建筑工程学院测绘工程系 2025年2月17日星期
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 5 §8.1 施工测量概述 三、施工测量的原则和准备工作 ◆原则 （1）从整体到局部，先控制后碎部； （2）从高级到低级，分级布网，逐级控制。 ◆准备工作 （1）建立健全组织和制度； （2）核对图纸、检查数据； （3）实地踏勘，选择测设方法； （4）编制测设详图，计算测设数据； （5）测量仪器的选择、检验和校正
