第三章 角度测量 §3.1 水平角和竖直角测量原理 §3.2 光学经纬仪的基本结构 S3.3 光学经纬仪的读数设备及读数方法 S3.4 水平角测量 §3.5 竖直角测量 §3.6 经纬仪的检验与校正 §3.7 角度测量误差与注意事项 S3.8 其他经纬仪简介
第三章 角度测量 §3.1 水平角和竖直角测量原理 §3.2 光学经纬仪的基本结构 §3.3 光学经纬仪的读数设备及读数方法 §3.4 水平角测量 §3.5 竖直角测量 §3.6 经纬仪的检验与校正 §3.7 角度测量误差与注意事项 §3.8 其他经纬仪简介
◆角度测量包括水平角测量和竖直角测量。 水平角测量用于确定点的平面位置。 竖直角测量用于测定高差或将 倾斜距离改化成水平距离。 ◆常用仪器经纬仪
角度测量包括 水平角测量和竖直角测量。 水平角测量用于确定点的平面位置。 竖直角测量用于测定高差或将 倾斜距离改化成水平距离。 常用仪器 经纬仪

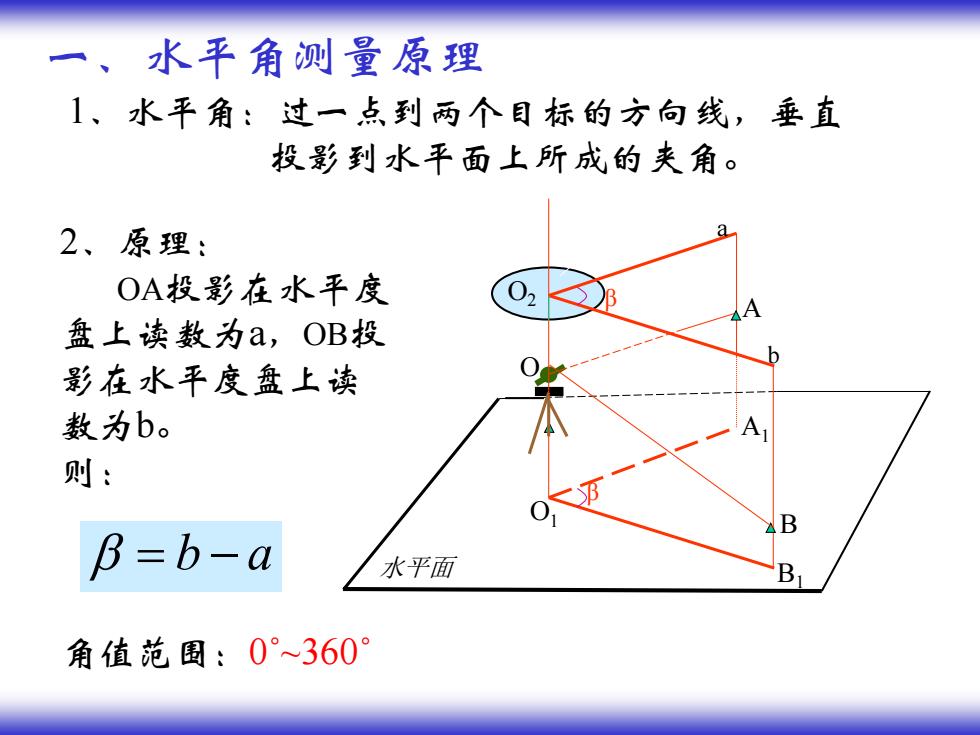

一、水平角测量原理 1、水平角：过一点到两个目标的方向线，垂直 投影到水平面上所成的夹角。 2、原理： OA投影在水平度 盘上读数为a,OB投 影在水平度盘上读 数为b。 则： B B=b-a 水平面 B 角值范围：0°~360
A B O A1 B1 O1 O2 β β a b 水平面 一、水平角测量原理 1、水平角：过一点到两个目标的方向线，垂直 投影到水平面上所成的夹角。 2、原理： OA投影在水平度 盘上读数为a，OB投 影在水平度盘上读 数为b。 则： = b − a 角值范围：0˚~360˚
二竖直角测量原理 1、定义：在同一竖直面内， 仪器中心至目标的倾斜视线C 与水平视线所加的锐角。 角值范围：-90~+90° 视线向上倾斜， 8219 A 称仰角，α为正值； +741 视线向下倾斜， 12°32 称俯角，为负值。 B 2、原理： α=目标视线读数一水平视线读数 Z—天项距Z=0°~180° 返回
二.竖直角测量原理 1、定义 ：在同一竖直面内， 仪器中心至目标的倾斜视线 与水平视线所加的锐角。 角值范围：-90 ~ +90° 视线向上倾斜， 称仰角，α为正值； 视线向下倾斜， 称俯角，α为负值。 2、原理： α =目标视线读数—水平视线读数 Z — 天顶距 Z = 0°~ 180° α1 α2 返回
按精度分为DJ1、DJ2、DJ6、DJ15等。 D一大地测量仪器 J一经纬仪 数字一测角精度（一测回方向观测中误差， 单位为秒) ·按读数系统分为光学经纬仪、电子经纬仪。 ·按性能分为方向经纬仪、复测经纬仪 ·目前建筑测量中使用较多的是光学经纬仪， 一般用DJ6,精度要求较高时用DJ2
按精度分为 DJ1、DJ2、DJ6、DJ15等。 D—大地测量仪器 J—经纬仪 数字—测角精度（一测回方向观测中误差， 单位为秒） • 按读数系统分为 光学经纬仪、电子经纬仪。 • 按性能分为 方向经纬仪、复测经纬仪 • 目前建筑测量中使用较多的是光学经纬仪， 一般用DJ6，精度要求较高时用DJ2
