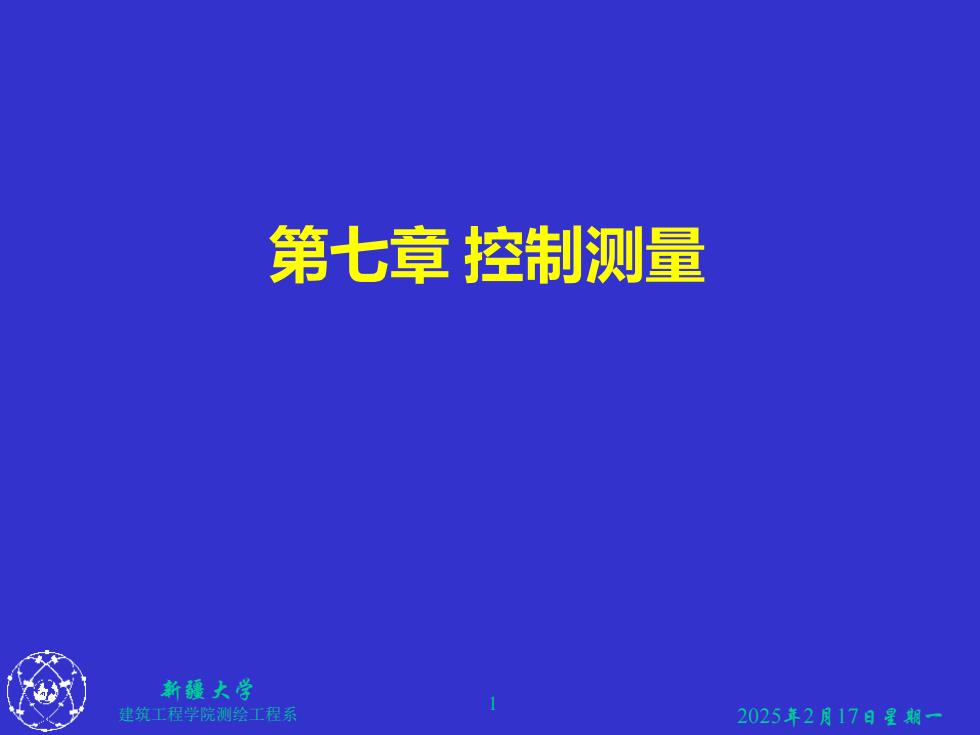

第七章控制测量 新疆大学 建筑工程学院测绘工程系 2025年2月17日星期一
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 1 第七章 控制测量
57-1控制测量概述 一控制测量的概念 二平面控制测量 三.高程控制测量 新疆大学 建筑工程学院测绘工程系 2 2025年2月17日星期
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 2 §7-1 控制测量概述 一 .控制测量的概念 二.平面控制测量 三.高程控制测量

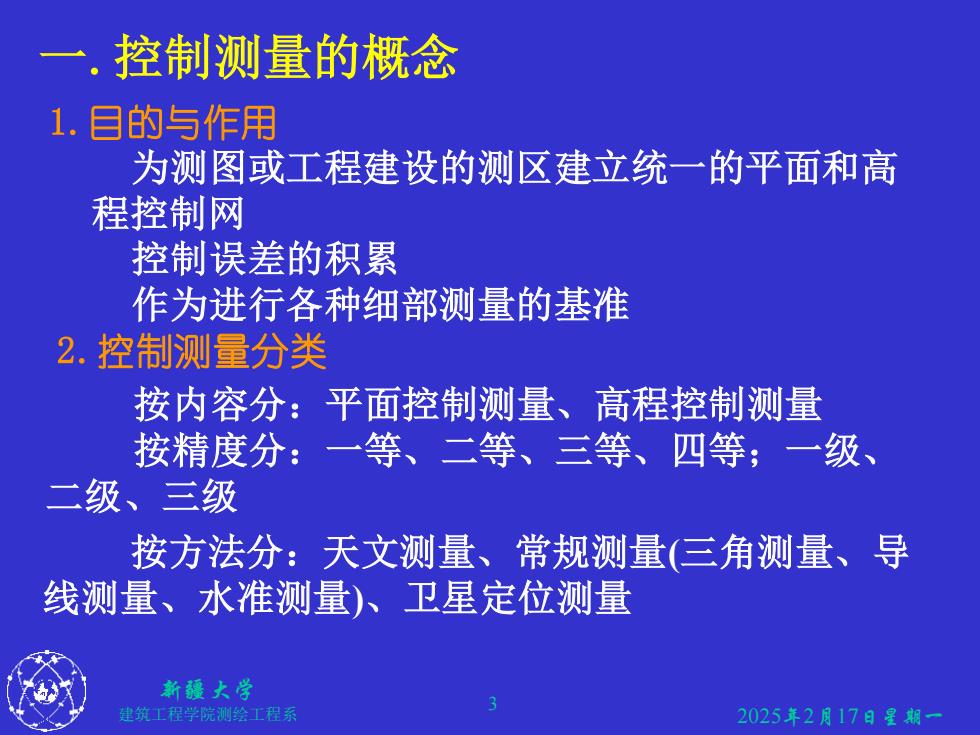

一.控制测量的概念 1.目的与作用 为测图或工程建设的测区建立统一的平面和高 程控制网 控制误差的积累 作为进行各种细部测量的基准 2.控制测量分类 按内容分：平面控制测量、高程控制测量 按精度分：一等、二等、三等、四等；一级、 二级、三级 按方法分：天文测量、常规测量（三角测量、导 线测量、水准测量)、卫星定位测量 新疆大学 建筑工程学院测绘工程系 2025年2月17日星期
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 3 一 .控制测量的概念 1.目的与作用 为测图或工程建设的测区建立统一的平面和高 程控制网 控制误差的积累 作为进行各种细部测量的基准 2.控制测量分类 按内容分：平面控制测量、高程控制测量 按精度分：一等、二等、三等、四等；一级、 二级、三级 按方法分：天文测量、常规测量(三角测量、导 线测量、水准测量)、卫星定位测量

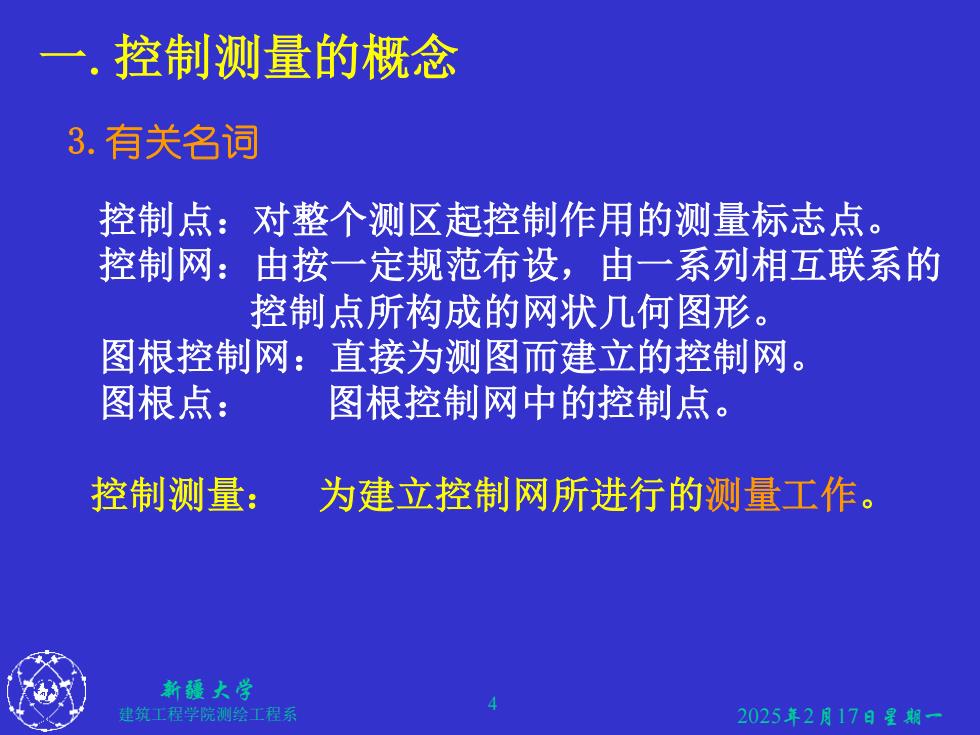

控制测量的概念 3.有关名词 控制点：对整个测区起控制作用的测量标志点。 控制网：由按一定规范布设，由一系列相互联系的 控制点所构成的网状几何图形。 图根控制网：直接为测图而建立的控制网。 图根点： 图根控制网中的控制点。 控制测量： 为建立控制网所进行的测量工作。 新疆大学 建筑工程学院测绘工程系 2025年2月17日星期
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 4 控制点：对整个测区起控制作用的测量标志点。 控制网：由按一定规范布设，由一系列相互联系的 控制点所构成的网状几何图形。 图根控制网：直接为测图而建立的控制网。 图根点： 图根控制网中的控制点。 3.有关名词 一 .控制测量的概念 控制测量： 为建立控制网所进行的测量工作

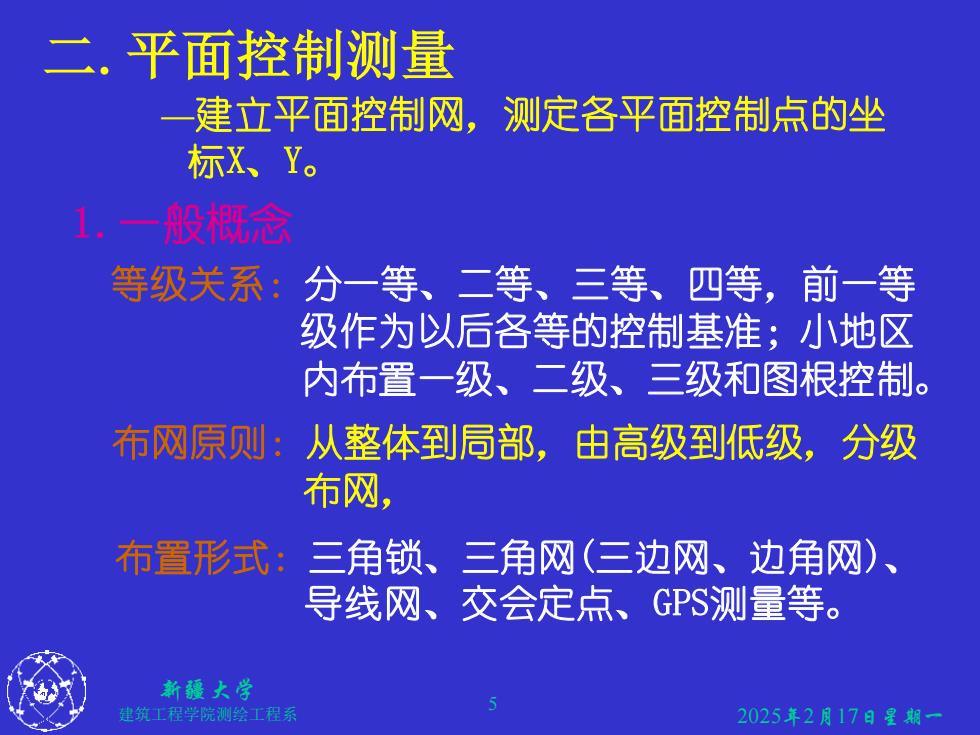

二.平面控制测量 建立平面控制网，测定各平面控制点的坐 标X、Y。 1.一般概念 等级关系：分一等、二等、三等、四等，前一等 级作为以后各等的控制基准；小地区 内布置一级、二级、三级和图根控制。 布网原则：从整体到局部，由高级到低级，分级 布风， 布置形式： 三角锁、三角网（三边网、边角网）、 导线网、交会定点、GPS测量等。 新疆大学 建筑工程学院测绘工程系 2025年2月17日星期一
2025年2月17日星期一 新疆大学 建筑工程学院测绘工程系 5 二.平面控制测量 ——建立平面控制网，测定各平面控制点的坐 标X、Y。 1.一般概念 等级关系：分一等、二等、三等、四等，前一等 级作为以后各等的控制基准；小地区 内布置一级、二级、三级和图根控制。 布置形式：三角锁、三角网(三边网、边角网)、 导线网、交会定点、GPS测量等。 布网原则：从整体到局部，由高级到低级，分级 布网，逐级控制
