第十章线路工程测量 §10-1线路测量的任务和内容 一、概述 线路工程是指长宽比很大的工程，包括公路、铁路、 运河、供水明渠、输电线路、各种用途的管道工程等。 这些工程的主体一般是在地表，但也有在地下或在空中 的，如地铁、地下管道、架空索道和架空输电线路等， 工程可能延伸十几公里以至几百公里，它们在勘测设计 及施工测量方面有不少共性。相比之下，铁路的工程测 量工作较为细致。因此，在本章叙述中大多以铁路工程 为例。 线路工程建设过程中需要进行的测量工作，称为线 路工程测量，简称线路测量
第十章 线路工程测量 §10-1 线路测量的任务和内容 一、概述 线路工程是指长宽比很大的工程，包括公路、铁路、 运河、供水明渠、输电线路、各种用途的管道工程等。 这些工程的主体一般是在地表，但也有在地下或在空中 的，如地铁、地下管道、架空索道和架空输电线路等， 工程可能延伸十几公里以至几百公里，它们在勘测设计 及施工测量方面有不少共性。相比之下，铁路的工程测 量工作较为细致。因此，在本章叙述中大多以铁路工程 为例。 线路工程建设过程中需要进行的测量工作，称为线 路工程测量，简称线路测量

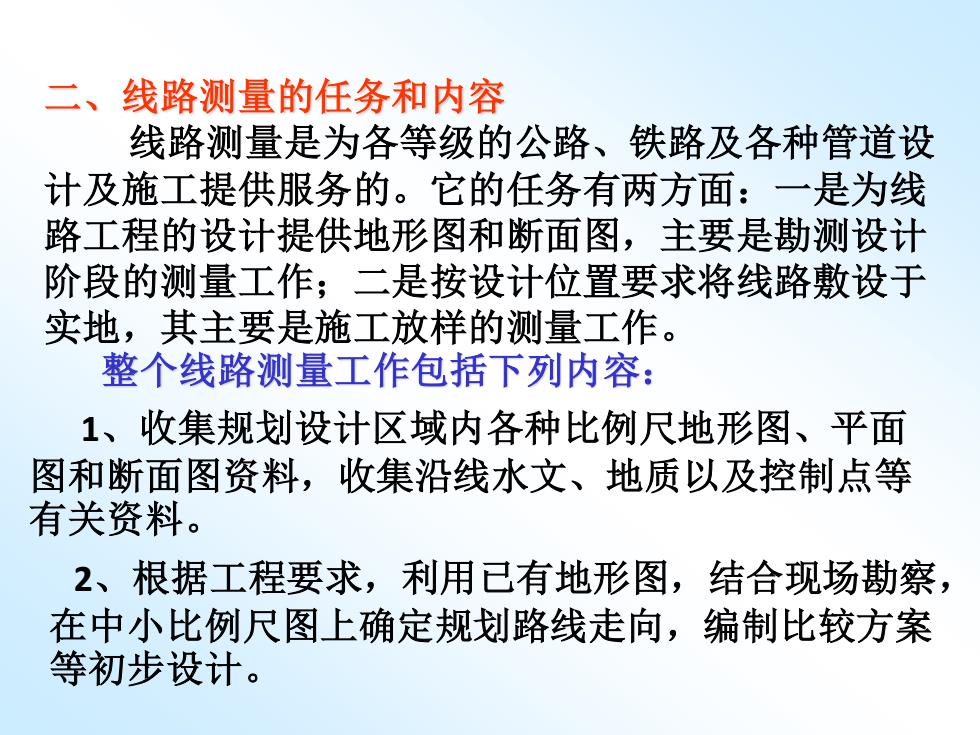

二、线路测量的任务和内容 线路测量是为各等级的公路、铁路及各种管道设 计及施工提供服务的。它的任务有两方面：一是为线 路工程的设计提供地形图和断面图，主要是勘测设计 阶段的测量工作；二是按设计位置要求将线路敷设于 实地，其主要是施工放样的测量工作。 整个线路测量工作包括下列内容： 1、收集规划设计区域内各种比例尺地形图、平面 图和断面图资料，收集沿线水文、地质以及控制点等 有关资料。 2、根据工程要求，利用已有地形图，结合现场勘察， 在中小比例尺图上确定规划路线走向，编制比较方案 等初步设计
二、线路测量的任务和内容 线路测量是为各等级的公路、铁路及各种管道设 计及施工提供服务的。它的任务有两方面：一是为线 路工程的设计提供地形图和断面图，主要是勘测设计 阶段的测量工作；二是按设计位置要求将线路敷设于 实地，其主要是施工放样的测量工作。 整个线路测量工作包括下列内容： 1、收集规划设计区域内各种比例尺地形图、平面 图和断面图资料，收集沿线水文、地质以及控制点等 有关资料。 2、根据工程要求，利用已有地形图，结合现场勘察， 在中小比例尺图上确定规划路线走向，编制比较方案 等初步设计

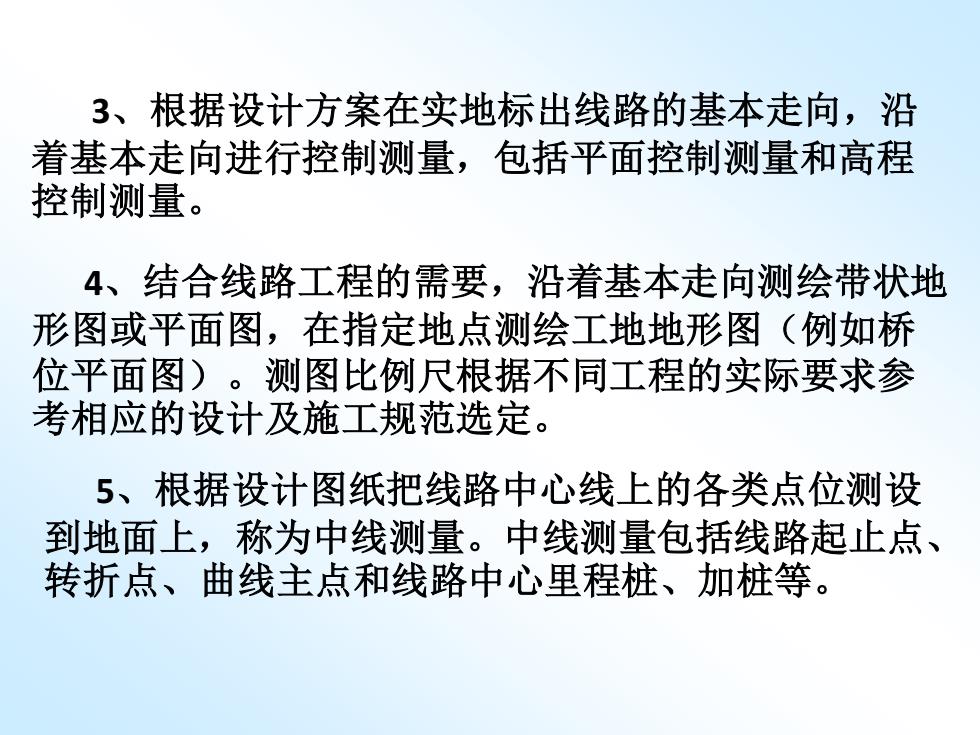

3、根据设计方案在实地标出线路的基本走向，沿 着基本走向进行控制测量，包括平面控制测量和高程 控制测量。 4、结合线路工程的需要，沿着基本走向测绘带状地 形图或平面图，在指定地点测绘工地地形图（例如桥 位平面图)。测图比例尺根据不同工程的实际要求参 考相应的设计及施工规范选定。 5、根据设计图纸把线路中心线上的各类点位测设 到地面上，称为中线测量。中线测量包括线路起止点、 转折点、曲线主点和线路中心里程桩、加桩等
3、根据设计方案在实地标出线路的基本走向，沿 着基本走向进行控制测量，包括平面控制测量和高程 控制测量。 4、结合线路工程的需要，沿着基本走向测绘带状地 形图或平面图，在指定地点测绘工地地形图（例如桥 位平面图）。测图比例尺根据不同工程的实际要求参 考相应的设计及施工规范选定。 5、根据设计图纸把线路中心线上的各类点位测设 到地面上，称为中线测量。中线测量包括线路起止点、 转折点、曲线主点和线路中心里程桩、加桩等

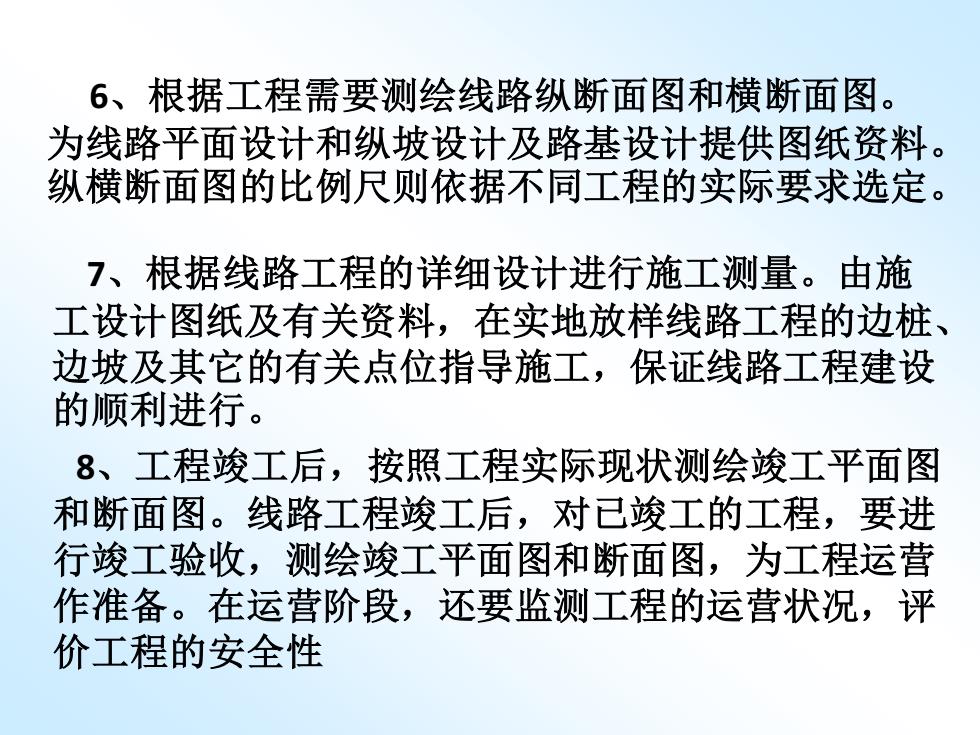

6、根据工程需要测绘线路纵断面图和横断面图。 为线路平面设计和纵坡设计及路基设计提供图纸资料。 纵横断面图的比例尺则依据不同工程的实际要求选定。 7、根据线路工程的详细设计进行施工测量。由施 工设计图纸及有关资料，在实地放样线路工程的边桩、 边坡及其它的有关点位指导施工，保证线路工程建设 的顺利进行。 8、工程竣工后，按照工程实际现状测绘竣工平面图 和断面图。线路工程竣工后，对已竣工的工程，要进 行竣工验收，测绘竣工平面图和断面图，为工程运营 作准备。在运营阶段，还要监测工程的运营状况，评 价工程的安全性
6、根据工程需要测绘线路纵断面图和横断面图。 为线路平面设计和纵坡设计及路基设计提供图纸资料。 纵横断面图的比例尺则依据不同工程的实际要求选定。 7、根据线路工程的详细设计进行施工测量。由施 工设计图纸及有关资料，在实地放样线路工程的边桩、 边坡及其它的有关点位指导施工，保证线路工程建设 的顺利进行。 8、工程竣工后，按照工程实际现状测绘竣工平面图 和断面图。线路工程竣工后，对已竣工的工程，要进 行竣工验收，测绘竣工平面图和断面图，为工程运营 作准备。在运营阶段，还要监测工程的运营状况，评 价工程的安全性

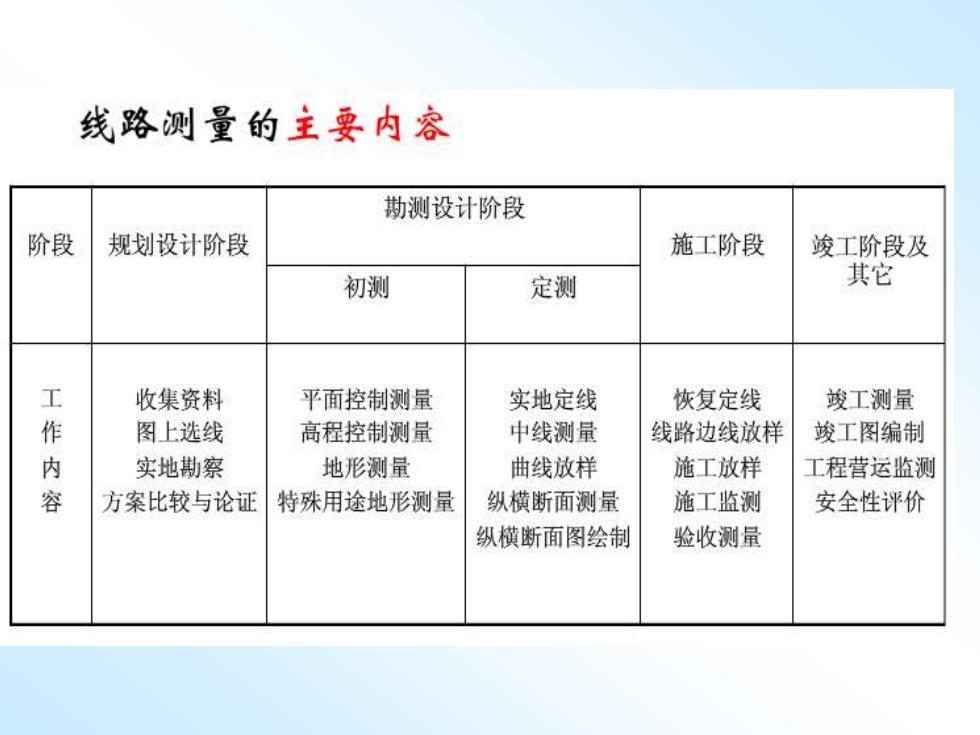

线路测量的主要内容 勘测设计阶段 阶段 规划设计阶段 施工阶段 竣工阶段及 初测 定测 其它 工 收集资料 平面控制测量 实地定线 恢复定线 竣工测量 作 图上选线 高程控制测量 中线测量 线路边线放样 竣工图编制 内 实地勘察 地形测量 曲线放样 施工放样 工程营运监测 容 方案比较与论证特殊用途地形测量 纵横断面测量 施工监测 安全性评价 纵横断面图绘制 验收测量
