图12.1 微灌系统组成示意图 13分水毛管 17 18 16 2位位 9922 安92 12滴头 9设 战 安 9 4压力表 及9旺 2a 啞空空 9 3流量计 2纽2 10 2 1413 12 11 49 11支管 2水泵 5 34 1水源 10流量调节器 6 7冲洗阀 9千管 6阀门 5施肥罐 8过滤器 1-水源：2-水泵：3-流量计：4-压力表；5-施肥罐：6-阀门：7-冲洗阀： 8-过滤器：9-干管；10-流量调节器：11-支管：12-滴头：13-分水毛管： 14-毛管：15-果树：16-微喷头：17-条播作物：18-水阻管：19-滴灌管 11
11 图12.1 微灌系统组成示意图 1水源 2水泵 3流量计 4压力表 6阀门 5施肥罐 7冲洗阀 8过滤器 9干管 10流量调节器 11支管 12滴头 13分水毛管

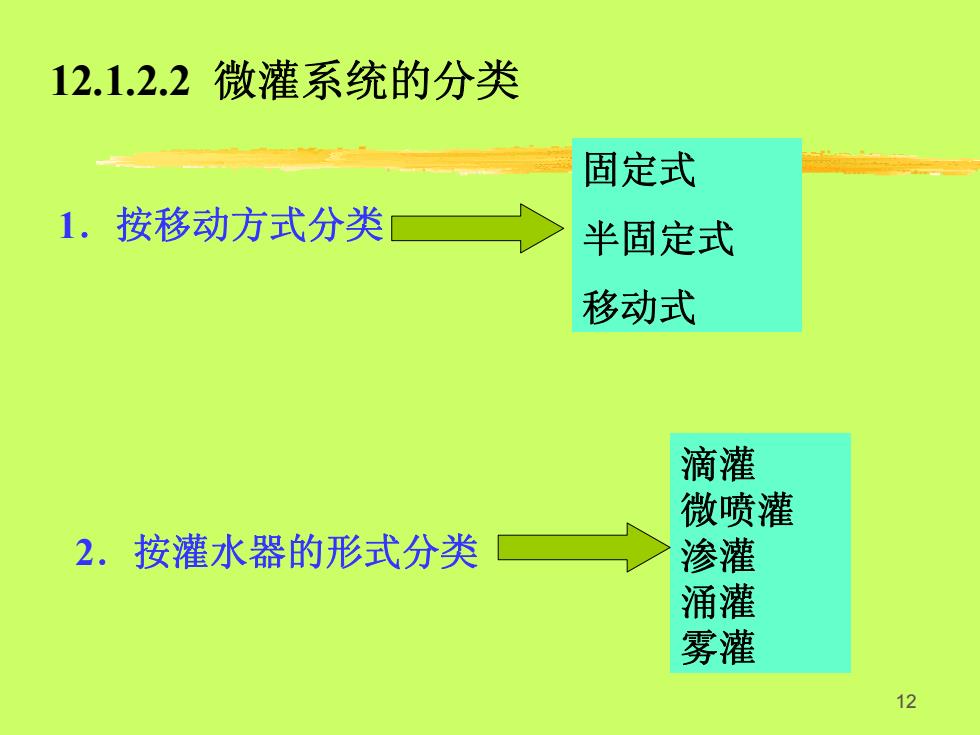

12.1.2.2 微灌系统的分类 固定式 1.按移动方式分类 半固定式 移动式 滴灌 微喷灌 2.按灌水器的形式分类 渗灌 涌灌 雾灌 12
12 12.1.2.2 微灌系统的分类 1．按移动方式分类 固定式 半固定式 移动式 滴灌 微喷灌 渗灌 涌灌 雾灌 2．按灌水器的形式分类

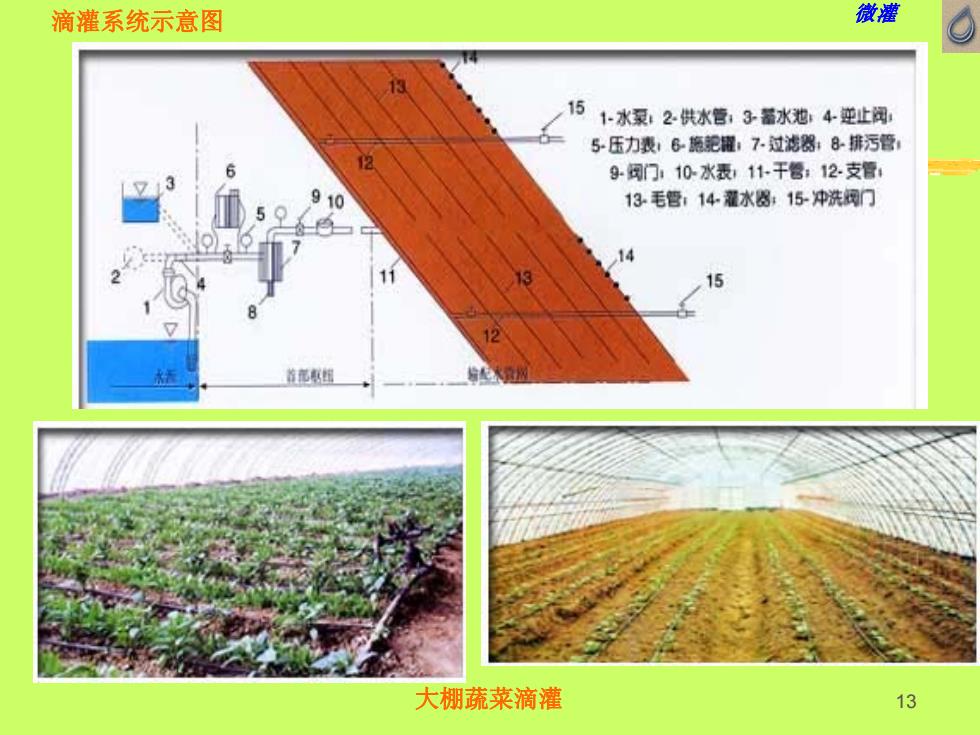

滴灌系统示意图 微灌 13 51-水泵，2供水管，子蓄水地：4逆止阀 5压力表，6施无耀：7过滤器：8排污管， 9阅门110-水表111干管：12.支管) 10 13毛管：14灌水喝：15冲洗网门 13 首花惠组 大棚蔬菜滴灌 13
13 滴灌系统示意图 微灌 大棚蔬菜滴灌

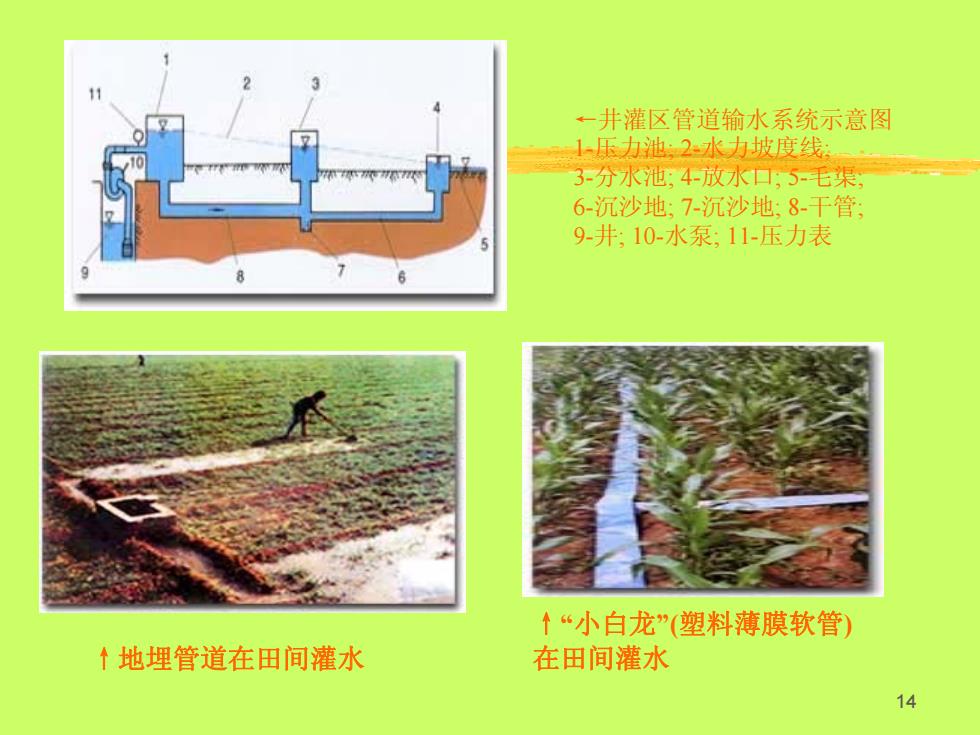

←一井灌区管道输水系统示意图 1-压力池：2水力坡度线 3-分水池：4放水口，5-毛渠 6-沉沙地：7-沉沙地：8-干管： 9-井：10-水泵；11-压力表 ↑“小白龙”（塑料薄膜软管） ↑地埋管道在田间灌水 在田间灌水 14
14 ←井灌区管道输水系统示意图 1-压力池; 2-水力坡度线; 3-分水池; 4-放水口; 5-毛渠; 6-沉沙地; 7-沉沙地; 8-干管; 9- 井; 10-水泵; 11-压力表 ↑地埋管道在田间灌水 ↑ “小白龙”(塑料薄膜软管 ) 在田间灌水

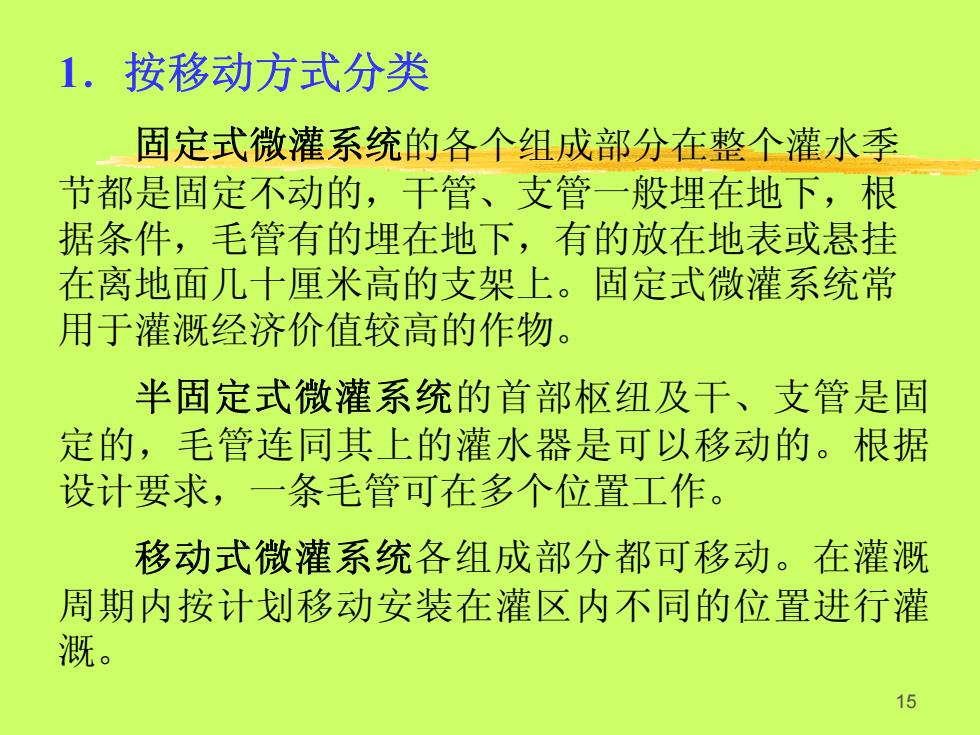

1.按移动方式分类 固定式微灌系统的各个组成部分在整个灌水季 节都是固定不动的，干管、支管一般埋在地下，根 据条件，毛管有的埋在地下，有的放在地表或悬挂 在离地面几十厘米高的支架上。固定式微灌系统常 用于灌溉经济价值较高的作物。 半固定式微灌系统的首部枢纽及干、支管是固 定的，毛管连同其上的灌水器是可以移动的。根据 设计要求，一条毛管可在多个位置工作。 移动式微灌系统各组成部分都可移动。在灌既 周期内按计划移动安装在灌区内不同的位置进行灌 溉。 15
15 1．按移动方式分类 固定式微灌系统的各个组成部分在整个灌水季 节都是固定不动的，干管、支管一般埋在地下，根 据条件，毛管有的埋在地下，有的放在地表或悬挂 在离地面几十厘米高的支架上。固定式微灌系统常 用于灌溉经济价值较高的作物。 半固定式微灌系统的首部枢纽及干、支管是固 定的，毛管连同其上的灌水器是可以移动的。根据 设计要求，一条毛管可在多个位置工作。 移动式微灌系统各组成部分都可移动。在灌溉 周期内按计划移动安装在灌区内不同的位置进行灌 溉
