电路A教 书一章电塔棋型和电塔定体 (2)用双下标表示：如UAB,表示电压参考方向由A指向B。 (3)用正负极性表示：表示电压参考方向由+指向一。 A UAn B +0 参考方向和实际方向的关系 参考方向 多考方向 实际方向 实际方向 U>0 U<0 需要指出的是 (1)电压的参考方向可以任意指定。 (2)指定参考方向的用意是把电压看成代数量。在指定的电压参考方向下，电 压值的正和负就可以反映出电压的实际方向。 三、关联参考方向 综上所述，分析电路时，我们既要为电流规定参考方向，又要为电压规定参考方 向。它们之间彼此可以是独立无关的，任意假定。但是为了方便起见，通常采用关联 参考方向： 如果指定流过元件的电流的参考方向是从电压正极性的一端指向负极性的一端， 即两者采用相同的参考方向称关联参考方向。这样在电路图上只标出电流或电压参考 方向的任一个均可。 →i 关联参考方向 非关联参考方向 当电压、电流参考方向不一致时，称为非关联参考方向。 需要指出的是： (1)分析电路前必须选定电压和电流的参考方向 (2)参考方向一经选定，必须在图中相应位置标注（包括方向和符号），在 计算过程中不得任意改变。 (3)参考方向不同时，其表达式相差一负号，但实际方向不变。 第6页 共17页

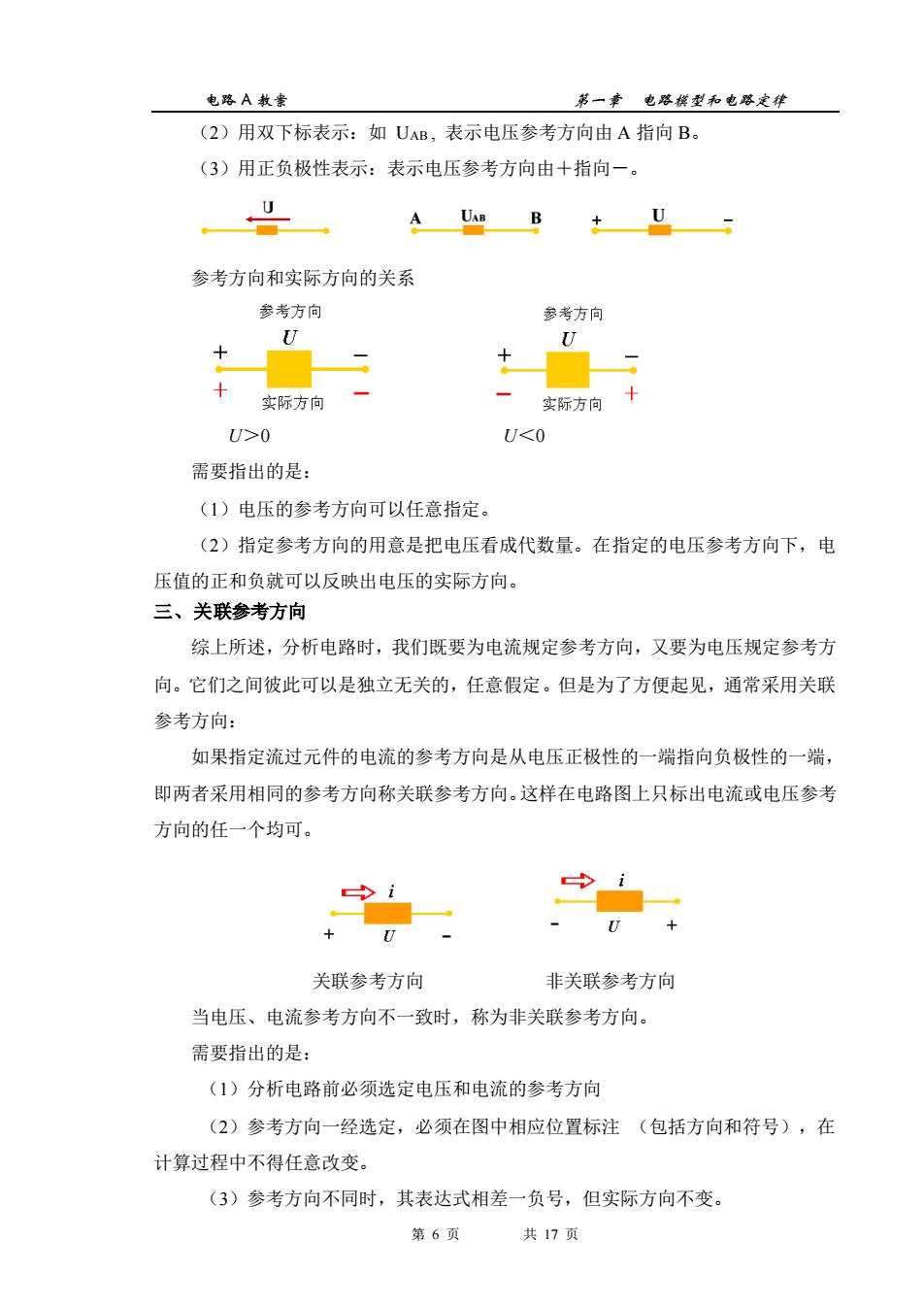

电路 A 教案 第一章 电路模型和电路定律 第 6 页 共 17 页 （2）用双下标表示：如 UAB , 表示电压参考方向由 A 指向 B。 （3）用正负极性表示：表示电压参考方向由＋指向－。 参考方向和实际方向的关系 U＞0 U＜0 需要指出的是： （1）电压的参考方向可以任意指定。 （2）指定参考方向的用意是把电压看成代数量。在指定的电压参考方向下，电 压值的正和负就可以反映出电压的实际方向。 三、关联参考方向 综上所述，分析电路时，我们既要为电流规定参考方向，又要为电压规定参考方 向。它们之间彼此可以是独立无关的，任意假定。但是为了方便起见，通常采用关联 参考方向： 如果指定流过元件的电流的参考方向是从电压正极性的一端指向负极性的一端， 即两者采用相同的参考方向称关联参考方向。这样在电路图上只标出电流或电压参考 方向的任一个均可。 关联参考方向 非关联参考方向 当电压、电流参考方向不一致时，称为非关联参考方向。 需要指出的是： （1）分析电路前必须选定电压和电流的参考方向 （2）参考方向一经选定，必须在图中相应位置标注 （包括方向和符号），在 计算过程中不得任意改变。 （3）参考方向不同时，其表达式相差一负号，但实际方向不变
电略A教堂 书一章电落模型和电感定律 (4)对于无源二端元件，以后若只标一个物理量的参考方向，表示采用关联参 考方向。 §1一3电功率和能量 正电荷从电路元件的电压“+”极经元件到“一”极，这是电场力作功的结果，这时 元件吸收能量。反之正电荷从元件的电压“一”极经元件到+极，元件释放能量。这 个能量的大小用功率表示。 1功率的定义：单位时间内电场力移动正电荷所做的功称为功率。表达式为： p密 m为山时间内电场力所做的功，即正电荷失去或得到的能量， 2.单位：W、kW、mW 1kW=103W 1mw=103w 1μW=106W 3.电功率与电压和电流的关系 i=dw i=d p-0-盟- dt 4.电路吸收或发出功率的判断 (1)、1取关联参考方向，P=表示元件吸收的功率。 若P>0吸收正功率（实际吸收）：P<0吸收负功率（实际 发出)。 关联参考方向显示正电荷从高电位到低电位失去能量。 + (2)4、i取非关联参考方向，p=i表示元件发出的功 率。 若P>0发出正功率（实际发出）：P<0发出负功率（实际吸收） 需要指出的是：对，完整的电路，.发出的功率=消耗的功率，满足功率平衡 §1一4电路元件 电路元件是电路中最基本的组成单元。元件的特性通过与端子有关的物理量描 述。每一种元件反映某种确定的电磁性质。 1.电路元件分类电路元件按与外部连接的端子数目可分为二端、三端、四端 元件等。电路元件按是否给电路提供能量分为无源元件和有源元件。 2.集总元件在电路分析中所讨论的参数都是理想化的参数称集总参数。集总 第7页 共17页

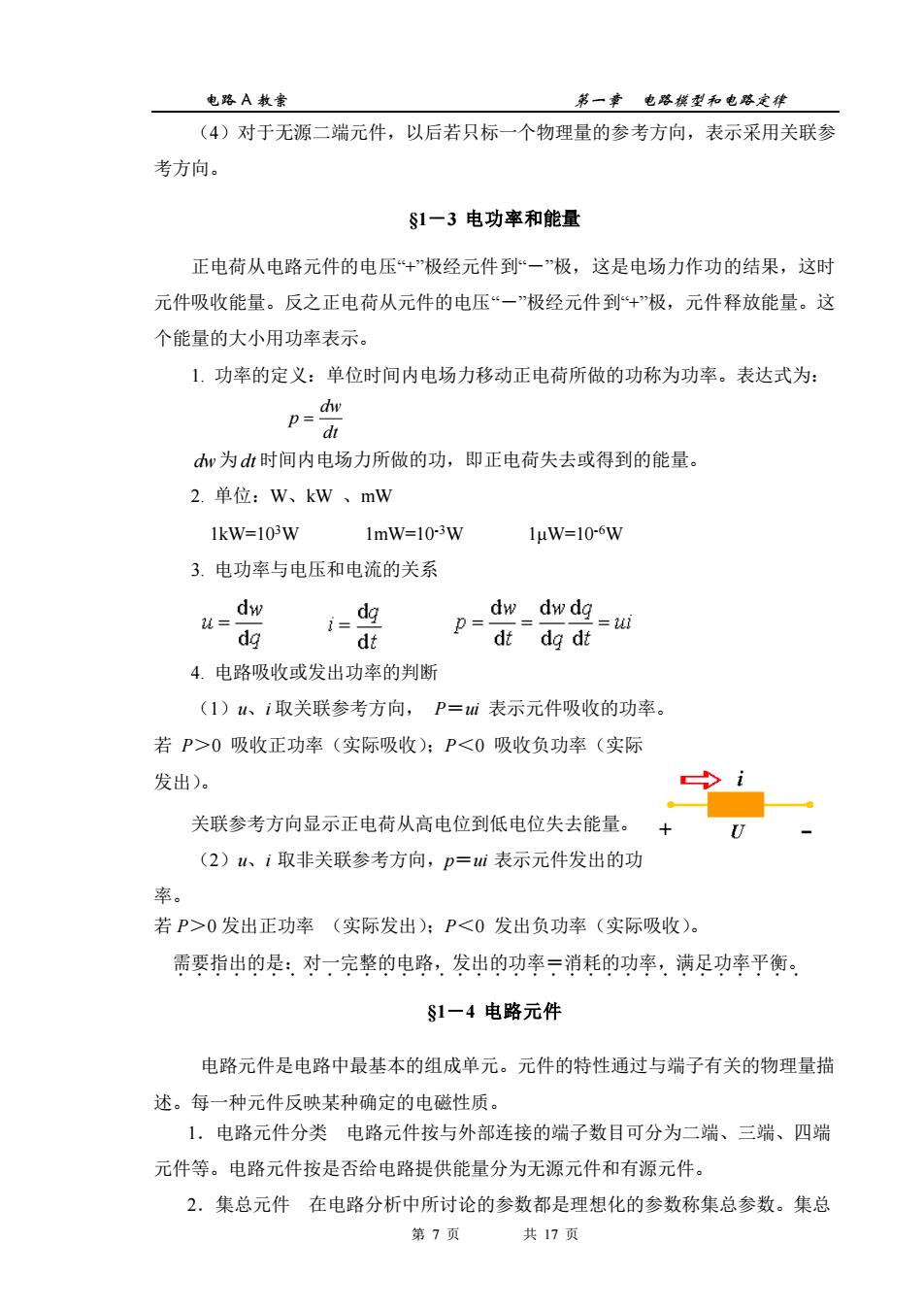

电路 A 教案 第一章 电路模型和电路定律 第 7 页 共 17 页 （4）对于无源二端元件，以后若只标一个物理量的参考方向，表示采用关联参 考方向。 §1－3 电功率和能量 正电荷从电路元件的电压“+”极经元件到“－”极，这是电场力作功的结果，这时 元件吸收能量。反之正电荷从元件的电压“－”极经元件到“+”极，元件释放能量。这 个能量的大小用功率表示。 1. 功率的定义：单位时间内电场力移动正电荷所做的功称为功率。表达式为： dt dw p = dw 为 dt 时间内电场力所做的功，即正电荷失去或得到的能量。 2. 单位：W、kW 、mW 1kW=103W 1mW=10-3W 1μW=10-6W 3. 电功率与电压和电流的关系 4. 电路吸收或发出功率的判断 （1）u、i 取关联参考方向， P＝ui 表示元件吸收的功率。 若 P＞0 吸收正功率（实际吸收）；P＜0 吸收负功率（实际 发出）。 关联参考方向显示正电荷从高电位到低电位失去能量。 （2）u、i 取非关联参考方向，p＝ui 表示元件发出的功 率。 若 P＞0 发出正功率 （实际发出）；P＜0 发出负功率（实际吸收）。 需要指出的是： ．．．．．．．对一完整的电路，发出的功率＝消耗的功率，满足功率平衡。 ．．．．．．．．．．．．．．．．．．．．．．．．．．． §1－4 电路元件 电路元件是电路中最基本的组成单元。元件的特性通过与端子有关的物理量描 述。每一种元件反映某种确定的电磁性质。 1．电路元件分类 电路元件按与外部连接的端子数目可分为二端、三端、四端 元件等。电路元件按是否给电路提供能量分为无源元件和有源元件。 2．集总元件 在电路分析中所讨论的参数都是理想化的参数称集总参数。集总
