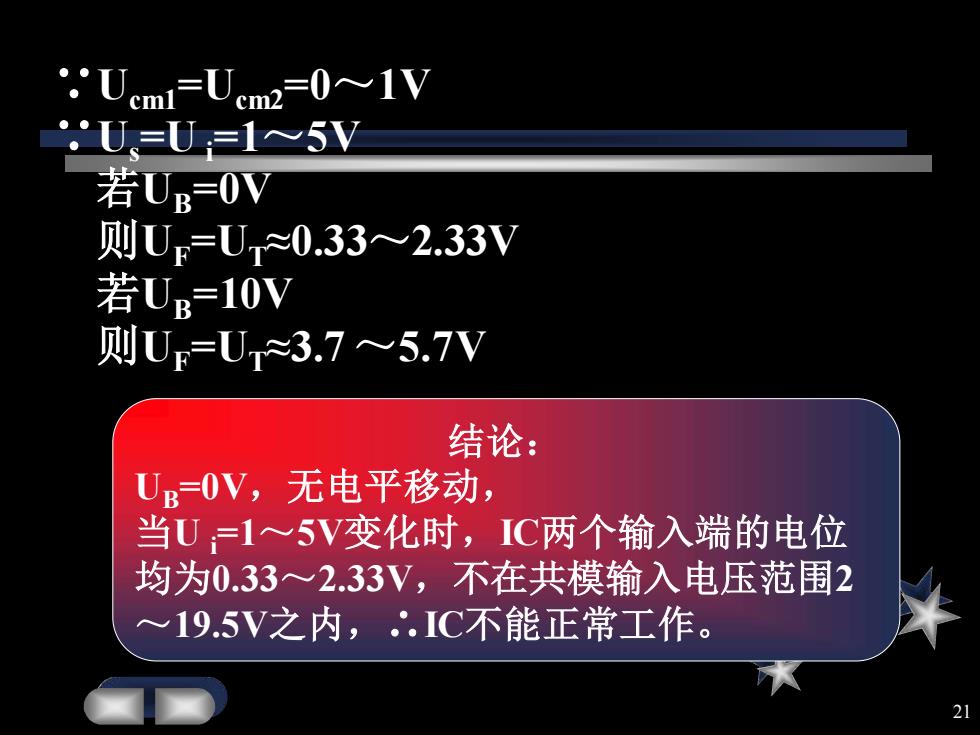

21 ∵Ucm1=Ucm2=0～1V ∵Us=U i=1～5V 若UB=0V 则UF=UT≈0.33～2.33V 若UB=10V 则UF=UT≈3.7 ～5.7V 结论： UB=0V，无电平移动， 当U i=1～5V变化时，IC两个输入端的电位 均为0.33～2.33V，不在共模输入电压范围2 ～19.5V之内，∴IC不能正常工作
结论： U=10V,有电平移动， 当U=1~5V变化时，IC两个输入端的电位 均为3.3~5.7V,在共模输入电压范围2~ 19.5V之内，'.IC可以正常工作。 必须进行电平移动， 把基准电平由0V抬至10V, 否则C不能正常工作 22

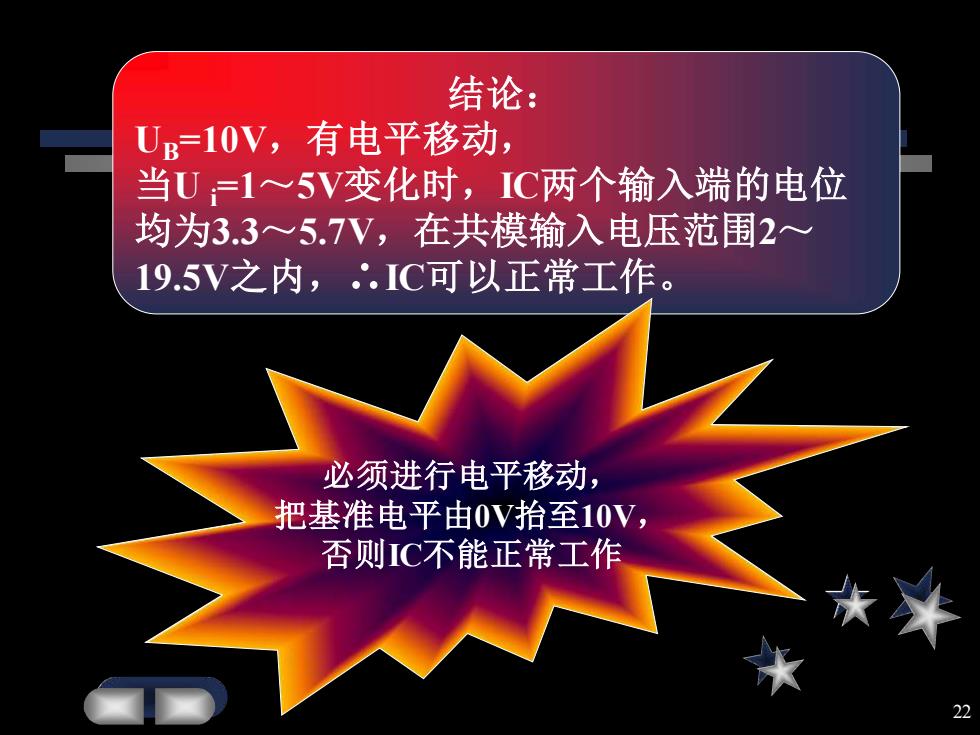

22 结论： UB=10V，有电平移动， 当U i=1～5V变化时，IC两个输入端的电位 均为3.3～5.7V，在共模输入电压范围2～ 19.5V之内，∴IC可以正常工作。 必须进行电平移动， 把基准电平由0V抬至10V， 否则IC不能正常工作
练习1 推导下列电路的输入输出关系式 R 0 R R 23
23 ⚫ 练习1 ⚫ 推导下列电路的输入输出关系式。 R R R R R Ui Ucm Up + R Uo UB
UF 0 R R R cm B cm B 失米 米 24

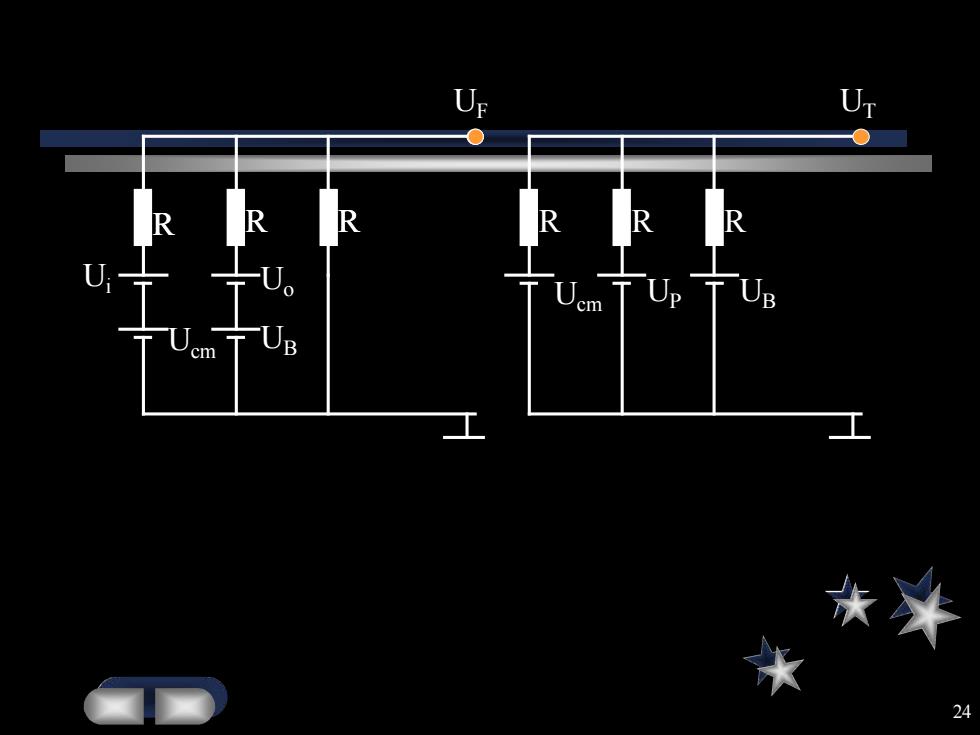

24 R R R R R R Ucm UP UB UF UT Ui Uo Ucm UB R R R
·练习2 EK调节器的测量信号缓冲中路加图所示。已 知：R=R2=R3=R4,测量信号U=1~5V(以0V 为基准)，基准电平UB=11V,导线电阻造成 的压降Ucm=一3~6V。 ●1.若U的极性如图所示，试求U。=？V 2.当R'<<R1"时，若U的极性接反， 试求U。=？V 3.IC的共模电压输入范围=？V 4.Ucm能否被放大？为什么？ 5.电路有无电平移动？ 25

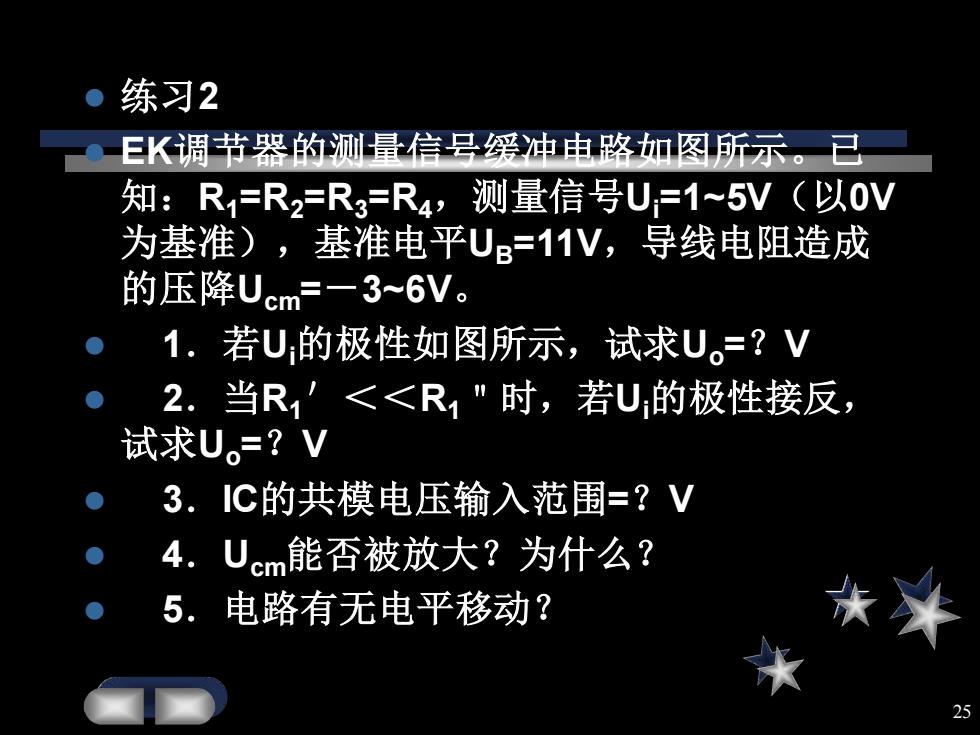

25 ⚫ 练习2 ⚫ EK调节器的测量信号缓冲电路如图所示。已 知：R1=R2=R3=R4，测量信号Ui=1~5V（以0V 为基准），基准电平UB=11V，导线电阻造成 的压降Ucm =－3~6V。 ⚫ 1．若Ui的极性如图所示，试求Uo =？V ⚫ 2．当R1＇＜＜R1＂时，若Ui的极性接反， 试求Uo =？V ⚫ 3．IC的共模电压输入范围=？V ⚫ 4．Ucm能否被放大？为什么？ ⚫ 5．电路有无电平移动？
