电抄与电气渔制拉并 双重联锁的电动机的正、反转控制过程演示 双重联锁的正反转控制线路 FU2 KM2 (M ©正转 ©反转 第6章电气控制电路基本环节

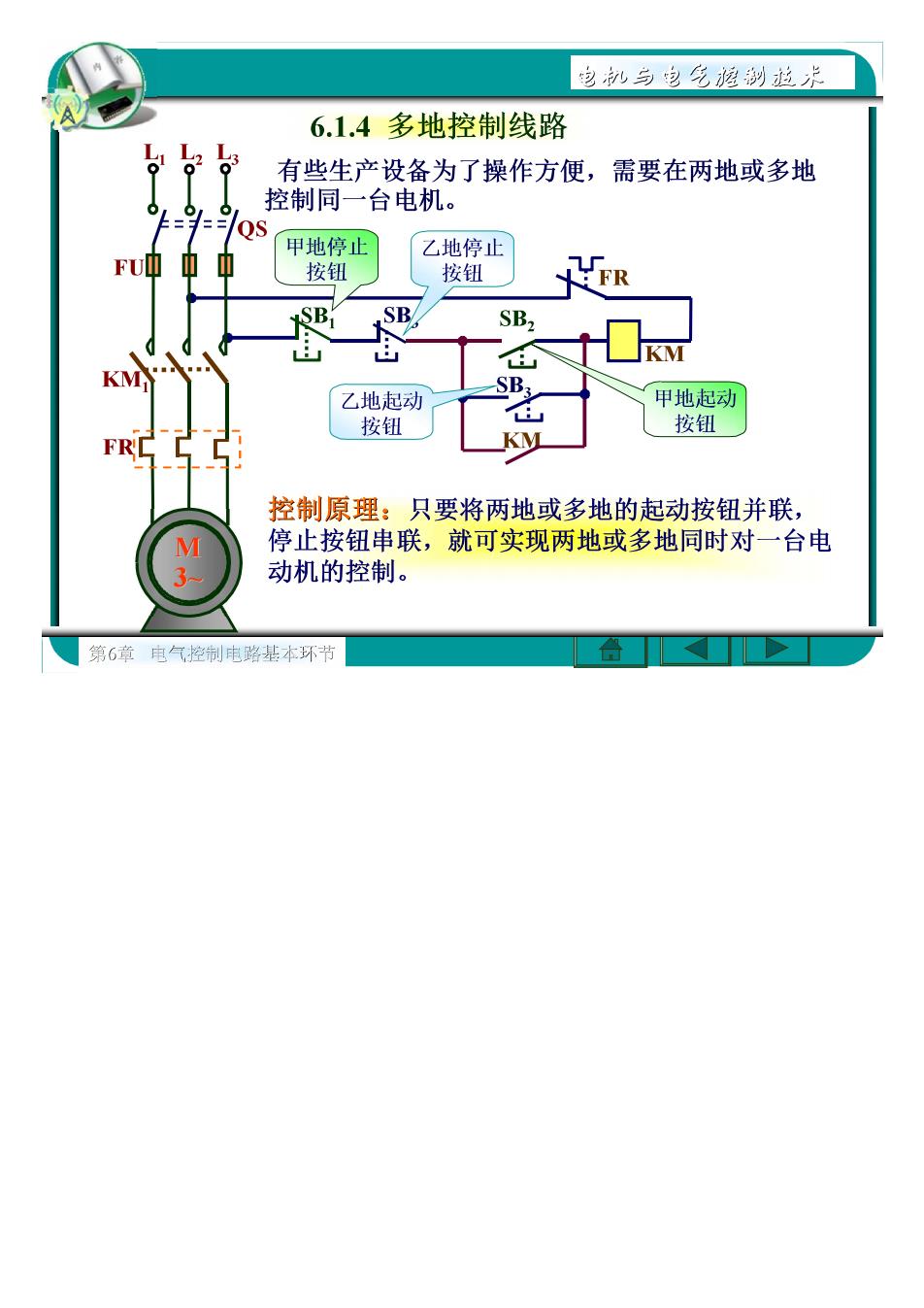

电乡圪先馋制遊泸 6.1.4多地控制线路 62 有些生产设备为了操作方便，需要在两地或多地 控制同一台电机。 甲地停止 乙地停止 FU 按卸 按钮 R SB/ SB, KM 乙地起动 SB: 甲地起动 按钮 按引 FRD 控制原理：只要将两地或多地的起动按钮并联， 停止按钮串联，就可实现两地或多地同时对一台电 动机的控制。 第6章电气，控制电路基本环节
电乡电吃渔捌拉光 多地控制演示 3-50HZ 380V FU2 FU1 宵图网 启动1停止1 SB5E KM SB6 E 启动2停止2 FR 启动3停止3 开 总停止 第6章电气控制电路基本环节

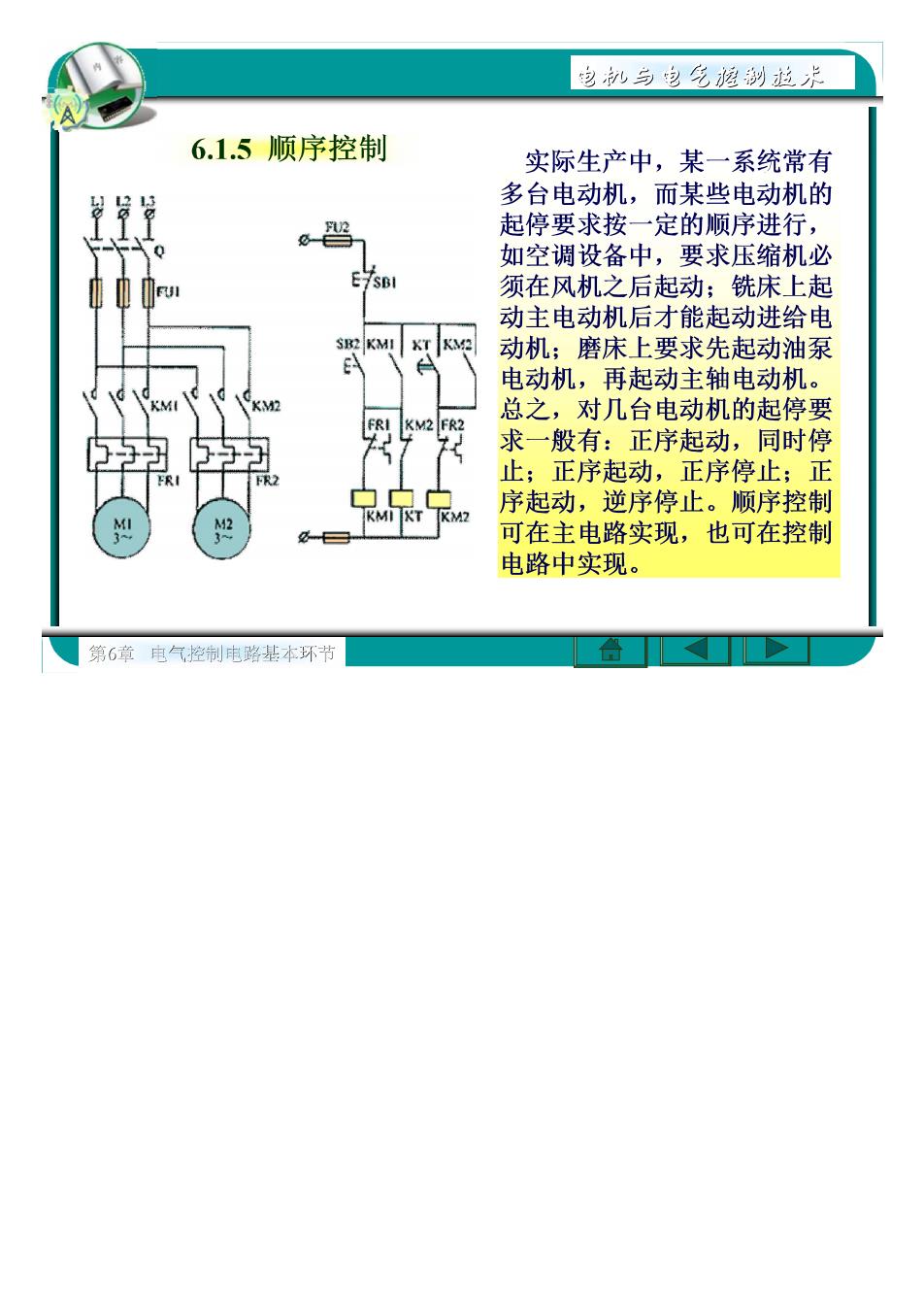

电削乡电吃嬷制说光 6.1.5顺序控制 实际生产中，某一系统常有 多台电动机，而某些电动机的 起停要求按一定的顺序进行， 如空调设备中，要求压缩机必 须在风机之后起动；铣床上起 动主电动机后才能起动进给电 网 动机；磨床上要求先起动油泵 电动机，再起动主轴电动机。 总之，对几台电动机的起停要 求一般有：正序起动，同时停 止；正序起动，正序停止；正 序起动，逆序停止。顺序控制 可在主电路实现，也可在控制 电路中实现。 第6章电气，控制电路基本环节

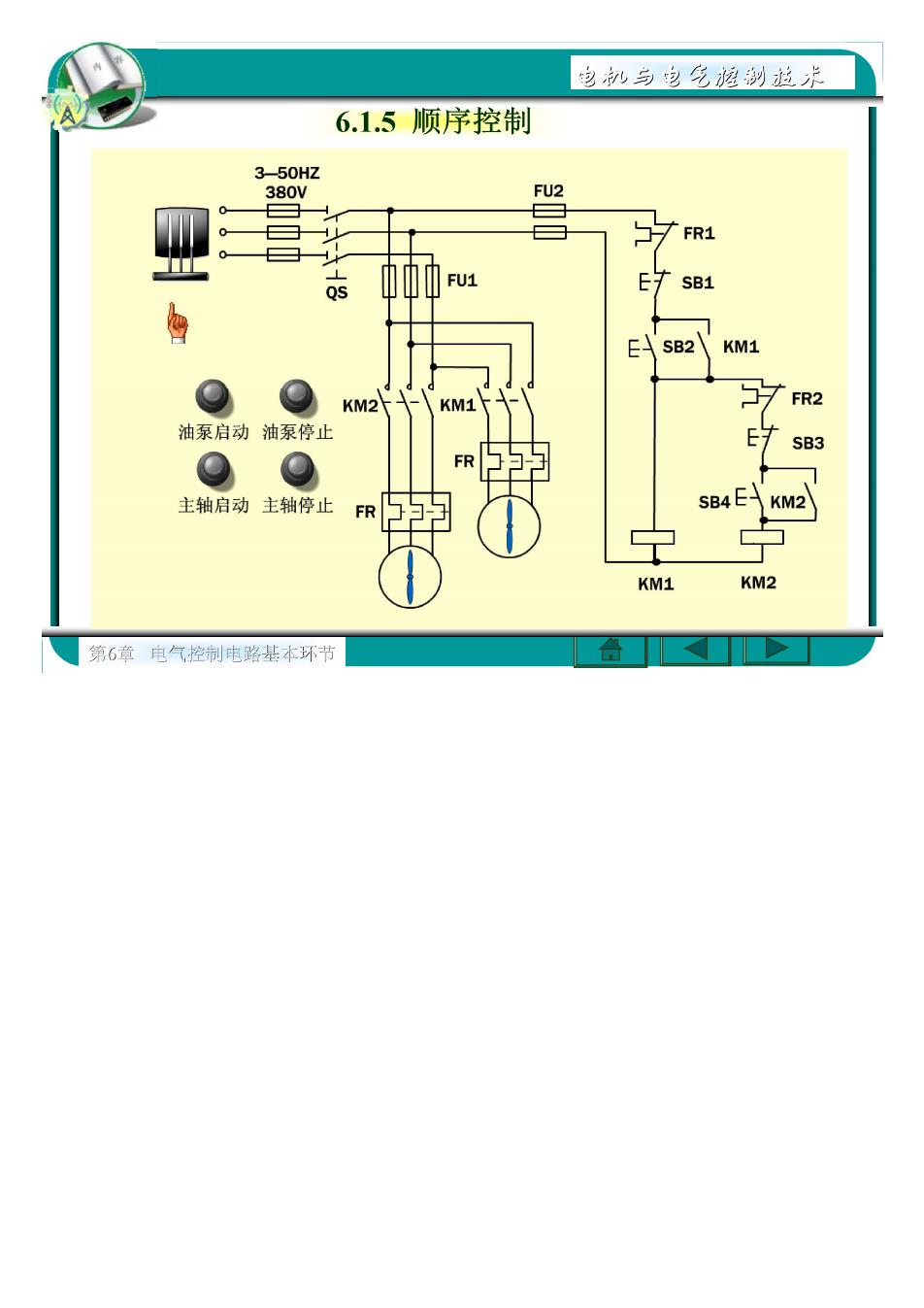

电乡电吃渔捌拉光 6.1.5顺序控制 广FR1 FU1 E SB1 E KM1 KM: KM: FR2 油泵启动 油泵停 SB3 FR 主轴启动 主轴停止 SB4E- KM2 KM1 KM2 第6章电气控制电路基本环节
