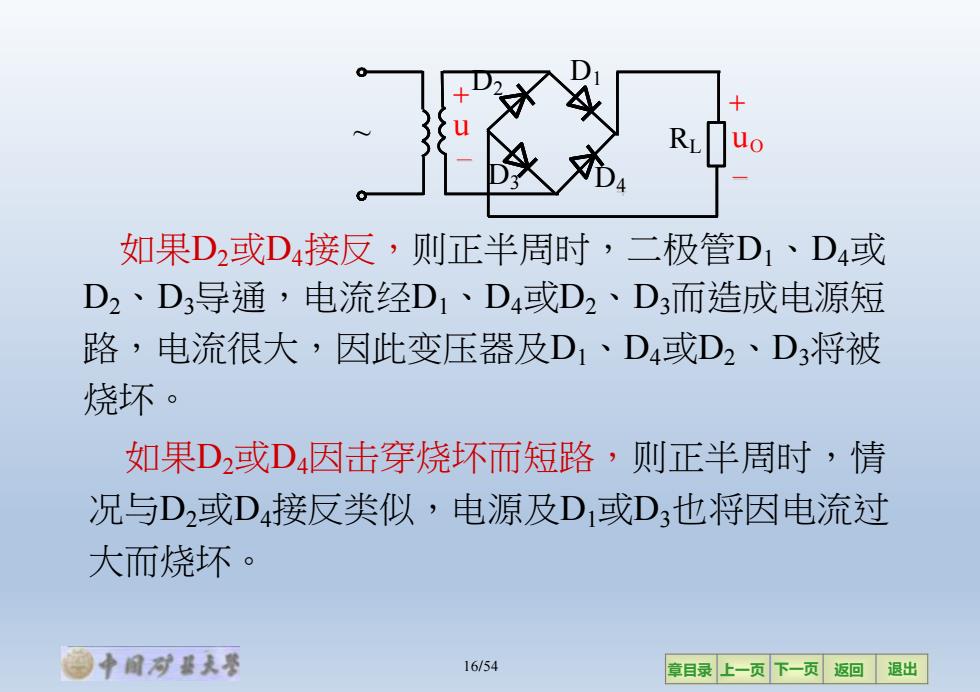

RL 如果D2或D4接反，则正半周时，二极管D1、D4或 D2、D3导通，电流经D1、D4或D2、D3而造成电源短 路，电流很大，因此变压器及D1、D4或D2、D3将被 烧坏。 如果D2或D4因击穿烧坏而短路，则正半周时，情 况与D2或D4接反类似，电源及D1或D3也将因电流过 大而烧坏。 16/54 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 如果D2或D4接反，则正半周时，二极管D1、D4或 D2、D3导通，电流经D1、D4或D2、D3而造成电源短 路，电流很大，因此变压器及D1、D4或D2、D3将被 烧坏。 如果D2或D4因击穿烧坏而短路，则正半周时，情 况与D2或D4接反类似，电源及D1或D3也将因电流过 大而烧坏。 + uO ~ u RL + D2 D44 D1 D3 16/54

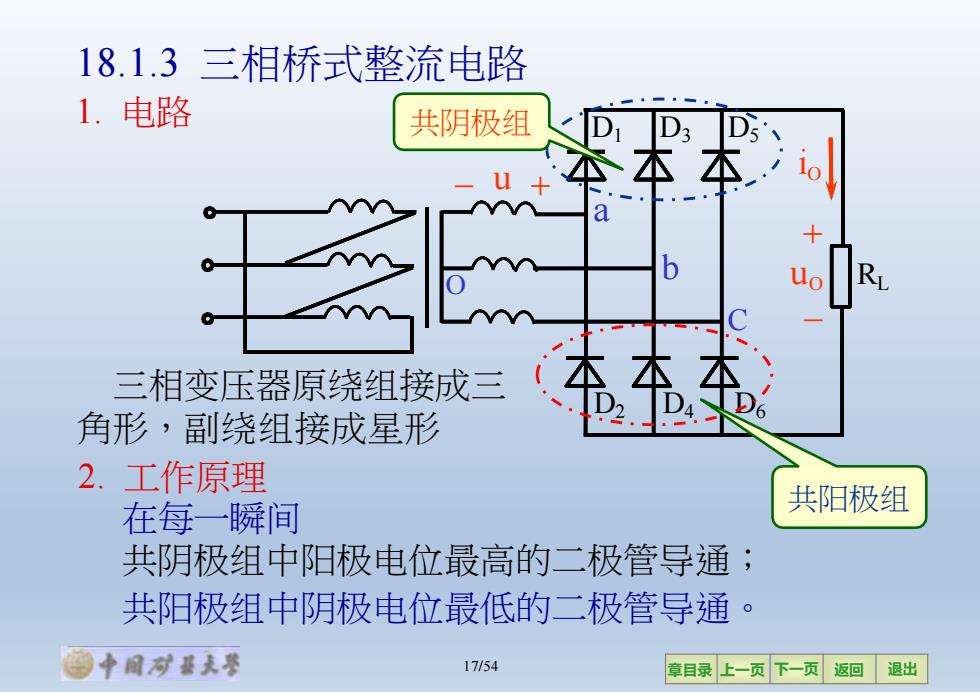

18.1.3三相桥式整流电路 1.电路 共阴极组 a b 三相变压器原绕组接成三 本本 角形，副绕组接成星形 .D4D。 2.工作原理 在每一瞬间 共阳极组 共阴极组中阳极电位最高的二极管导通； 共阳极组中阴极电位最低的二极管导通。 ②中国对基天琴 17/54 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 D1 D3 D5 D2 D4 D6 b a iO + uO RL C – – u + O 18.1.3 三相桥式整流电路 共阴极组中阳极电位最高的二极管导通； 共阳极组中阴极电位最低的二极管导通。 1. 电路 三相变压器原绕组接成三 角形，副绕组接成星形 2. 工作原理 在每一瞬间 共阳极组 共阴极组 17/54
2.工作原理 变压器二次电压 Ds U2 U3 个个 t N b uo R 二极管 本本本 导通次序 D D D4D4D6D6D2D2D4D4D6 同一时间有两个管导通 在一个周期中，每个二极 负载电压 管只有三分之一的时间导 通（导通角为120°） 负载两端的电压为线电压。 t2 t3 t4 tsto t7 ts to t 酒中间对整大琴 18/54 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 C b a D1 RL uO 6 D3 D5 D2 D4 D iO + – N– u3 + 2 – + + u – u1 2. 工作原理 变压器二次电压 同一时间有两个管导通。 在一个周期中，每个二极 管只有三分之一的时间导 通（导通角为120 °）。 负载两端的电压为线电压。 二极管 导通次序 负载电压 t2 t3 t4 t5 t6 t7 t8 t9 u o u1 u2 u3 2 tt D5 D1 D1 D 3D3 D5D5 D1 D1 D4 D4 D6 D6 D2 D2 D4 D4D6 t O t 1 uO 18/54
