3、喷嘴式混合器 利用工作流体在一定压 力下经过喷嘴以高速度 射 出，当流体流至喷嘴时 速度增大，压力降低产 生真空，这样就将第二 种液体吸入达到混合目 的
3、喷嘴式混合器 利用工作流体在一定压 力下经过喷嘴以高速度 射 出，当流体流至喷嘴时 速度增大，压力降低产 生真空，这样就将第二 种液体吸入达到混合目 的
原理:靠两相互不相溶的液体的密度不同，在离心力的 作用下，将液体分离。 1、碟片式离心萃取机 2、管式离心机 （二）分离设备 一级 二级 三级 下部为混合区,中部是分 离区,上部是外沿重液相 引出区,内沿是轻相引出 区 新鲜萃取剂由第三级加入, 待萃取料液由第一级加 入,萃取轻相在第一级引 出,萃余重液在第三级引 出
原理:靠两相互不相溶的液体的密度不同，在离心力的 作用下，将液体分离。 1、碟片式离心萃取机 2、管式离心机 （二）分离设备 一级 二级 三级 下部为混合区,中部是分 离区,上部是外沿重液相 引出区,内沿是轻相引出 区 新鲜萃取剂由第三级加入, 待萃取料液由第一级加 入,萃取轻相在第一级引 出,萃余重液在第三级引 出
（三）离心萃取机 重液相由底部轴周围的套管进入 转鼓后,沿螺旋通道由内向外 流经各筒,最后由外筒经溢流 环到向心泵室被排出. 轻液由底部中心管进入转鼓,流入 第十圆筒,从下端进入螺旋通 道,由外向内流过各筒,最后从 第一筒经出口排出 由11个不同直径的同心圆筒组成 的转鼓,每个圆筒上均在一端 开孔,相邻筒开孔位置上下错 开, 料液和萃取剂上下曲折流 动
（三）离心萃取机 重液相由底部轴周围的套管进入 转鼓后,沿螺旋通道由内向外 流经各筒,最后由外筒经溢流 环到向心泵室被排出. 轻液由底部中心管进入转鼓,流入 第十圆筒,从下端进入螺旋通 道,由外向内流过各筒,最后从 第一筒经出口排出 由11个不同直径的同心圆筒组成 的转鼓,每个圆筒上均在一端 开孔,相邻筒开孔位置上下错 开, 料液和萃取剂上下曲折流 动

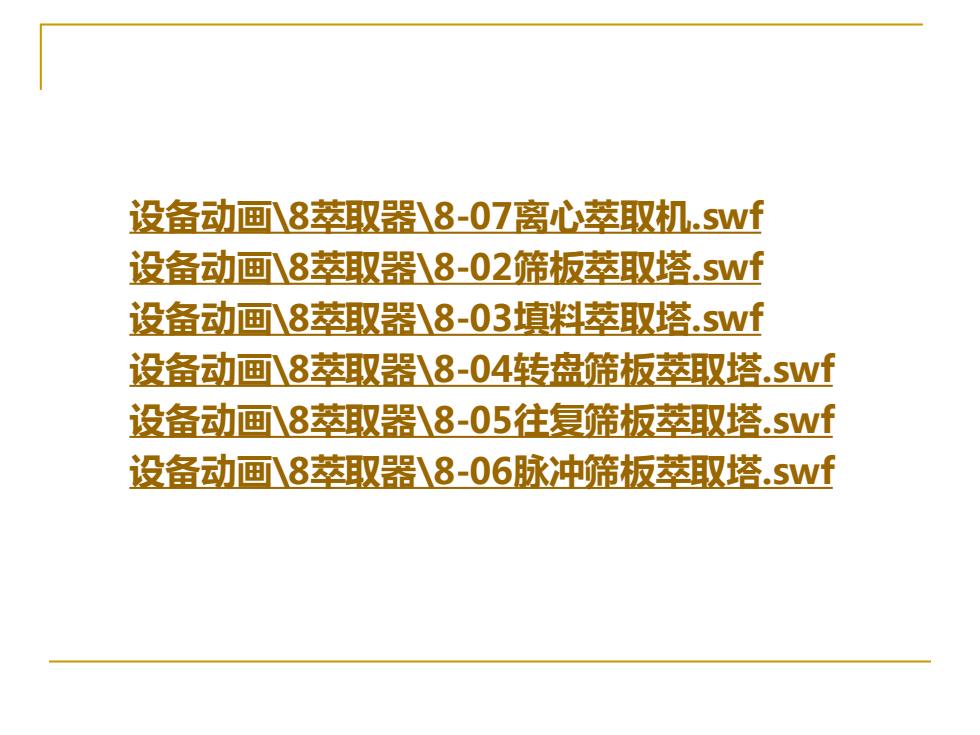

设备动画\8萃取器\8-07离心萃取机.swf 设备动画\8萃取器\8-02筛板萃取塔.swf 设备动画\8萃取器\8-03填料萃取塔.swf 设备动画\8萃取器\8-04转盘筛板萃取塔.swf 设备动画\8萃取器\8-05往复筛板萃取塔.swf 设备动画\8萃取器\8-06脉冲筛板萃取塔.swf
设备动画\8萃取器\8-07离心萃取机.swf 设备动画\8萃取器\8-02筛板萃取塔.swf 设备动画\8萃取器\8-03填料萃取塔.swf 设备动画\8萃取器\8-04转盘筛板萃取塔.swf 设备动画\8萃取器\8-05往复筛板萃取塔.swf 设备动画\8萃取器\8-06脉冲筛板萃取塔.swf
二、液-固萃取分离设备 液-固萃取:是在一定条 件下用一定浸出溶剂从固 体原料中浸出有效成分的 过程。 液-固萃取分离设备： （一）单级间歇萃取 带蒸汽加热夹套的单级 间歇萃取装置
二、液-固萃取分离设备 液-固萃取:是在一定条 件下用一定浸出溶剂从固 体原料中浸出有效成分的 过程。 液-固萃取分离设备： （一）单级间歇萃取 带蒸汽加热夹套的单级 间歇萃取装置
