上游充通大粤 SHANGHAI JIAO TONG UNIVERSITY 《材料制造数字化技术基础实验》 Foundation of Digital Technology for Material Processing 实验五、 炉温PID控制实验 100101010m 1O01010 10010 10 010 E.3 SHANG ERSITY
«材料制造数字化技术基础实验» Foundation of Digital Technology for Material Processing 实验五、 炉温PID控制实验

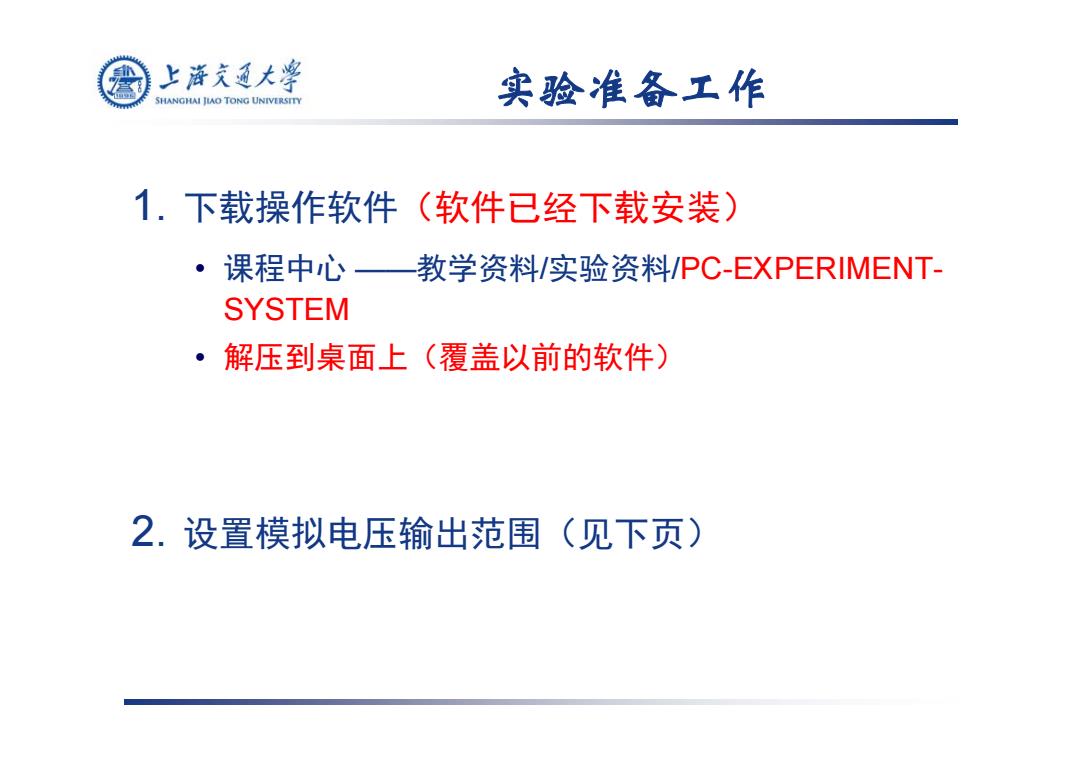

上游充通大粤 SHANGHAI JIAO TONG UNIVERSITY 实验准备工作 1.下载操作软件（软件已经下载安装） ·课程中心 —教学资料/实验资料/PC-EXPERIMENT- SYSTEM ·解压到桌面上（覆盖以前的软件） 2.设置模拟电压输出范围（见下页)
实验准备工作 1. 下载操作软件（软件已经下载安装） • 课程中心 ——教学资料/实验资料/PC-EXPERIMENTSYSTEM • 解压到桌面上（覆盖以前的软件） 2. 设置模拟电压输出范围（见下页）
上游充通大粤 SHANGHAI JIAO TONG UNIVERSITY 设置模拟电压范围 D/A电压范围0-1OV,其它参数如下图所示： Advantech Device Hanager 口回☒ Your ePlatform Partner AD\ANTECH Device Manager Installed Devices: 日s刻lly Computer setp 000 :PCI-1710 BoardID=0 I/0=de0OH Ver.C1 多001：<Advantech DE0I/0=1H> Test 且emove PCI-1710/L/BG/BGL Device Setting ☒ Close Base Address:DC00 Hex Interrupt Channel 16 Supported Devices A/D Channels Configuration -D/A Voltage Ref-Channel 1 Advantech DEMO Board Add CExtemal Internal 装Advantech PCI-1680 Channel:0 Voltage 0-10V Advantech PCI-1710/L/HG/HGL 也out Advantech PCI-1711 Single-Ended Advantech PCI-1711L(PCI-1731) D/A Voltage Ref-Channel 2 Import... Advantech PCI-1712 Differential CExternal Internal Advantech PCI-1713 Export... Voltage 0-5V Advantech PCI-1714/UL Advantech PCI-1715U Help Options Cancel About Calibration K
设置模拟电压范围 D/A电压范围0-10V，其它参数如下图所示：

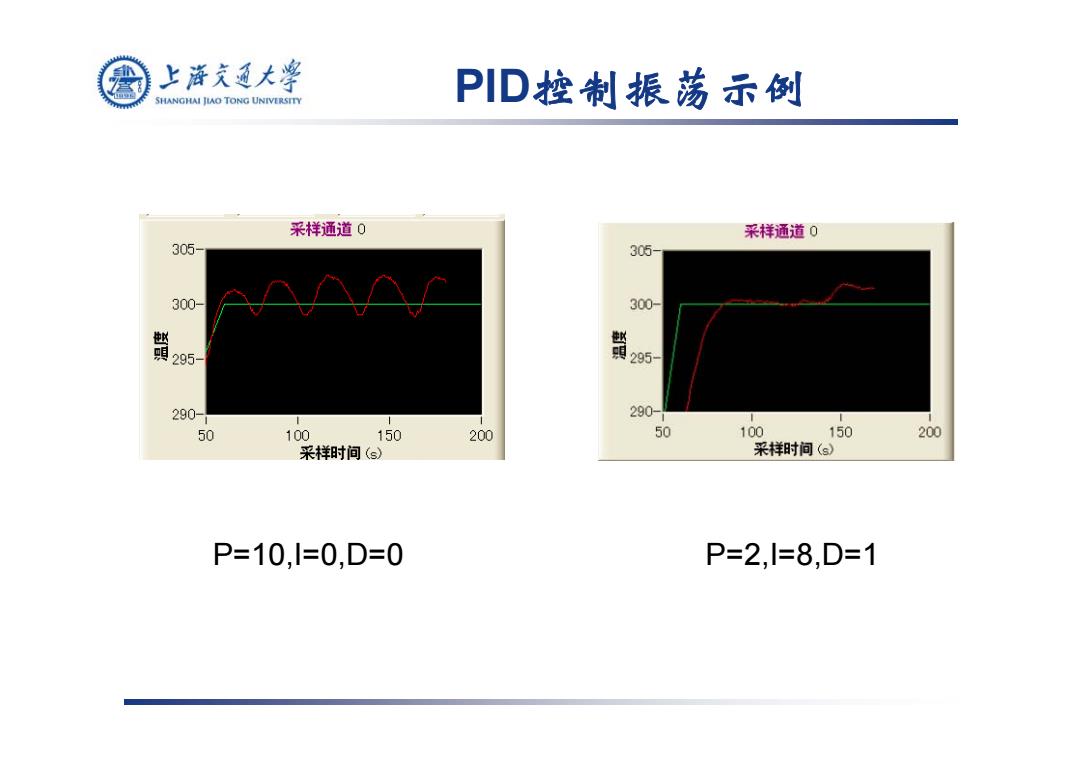

上游充通大粤 SHANGHAI JIAO TONG UNIVERSITY PID控制振荡示例 采样通道0 采样通道0 305 305- 300 300- 装卧 装呼 290-1 290-1 50 100 150 200 50 100 150 200 采样时间(s) 采样时间(s) P=10,l=0,D=0 P=2,l=8,D=1
PID控制振荡示例 P=10,I=0,D=0 P=2,I=8,D=1

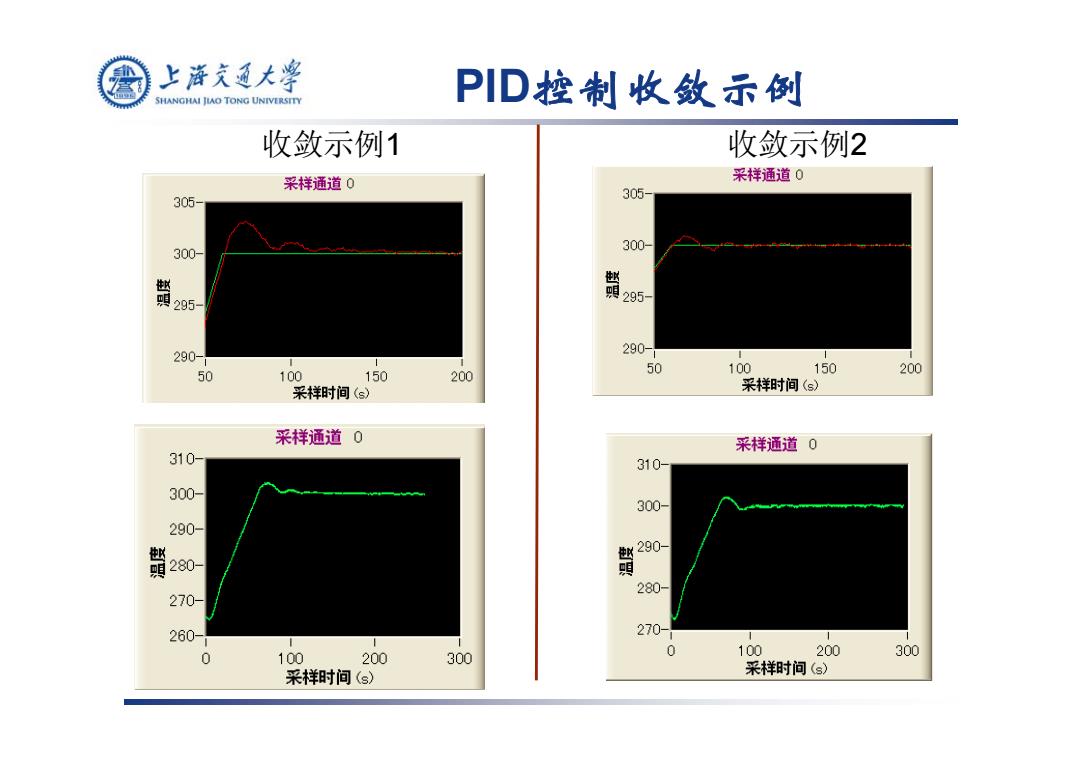

上游充通大粤 SHANGHAI JIAO TONG UNIVERSITY PID控制收敛示例 收敛示例1 收敛示例2 采样通道0 采样通道0 305- 305 300- 300- 明295- 明295- 290- 290- 0 100 150 200 50 100 150 200 采样时间(s) 采样时间(s) 采样通道0 采样通道0 310- 310 300- 300- 290- 280- 290- 280- 270- 260- 270- 0 100 200 300 0 100 200 300 采样时间（©） 采样时间(s)
PID控制收敛示例 收敛示例1 收敛示例2
