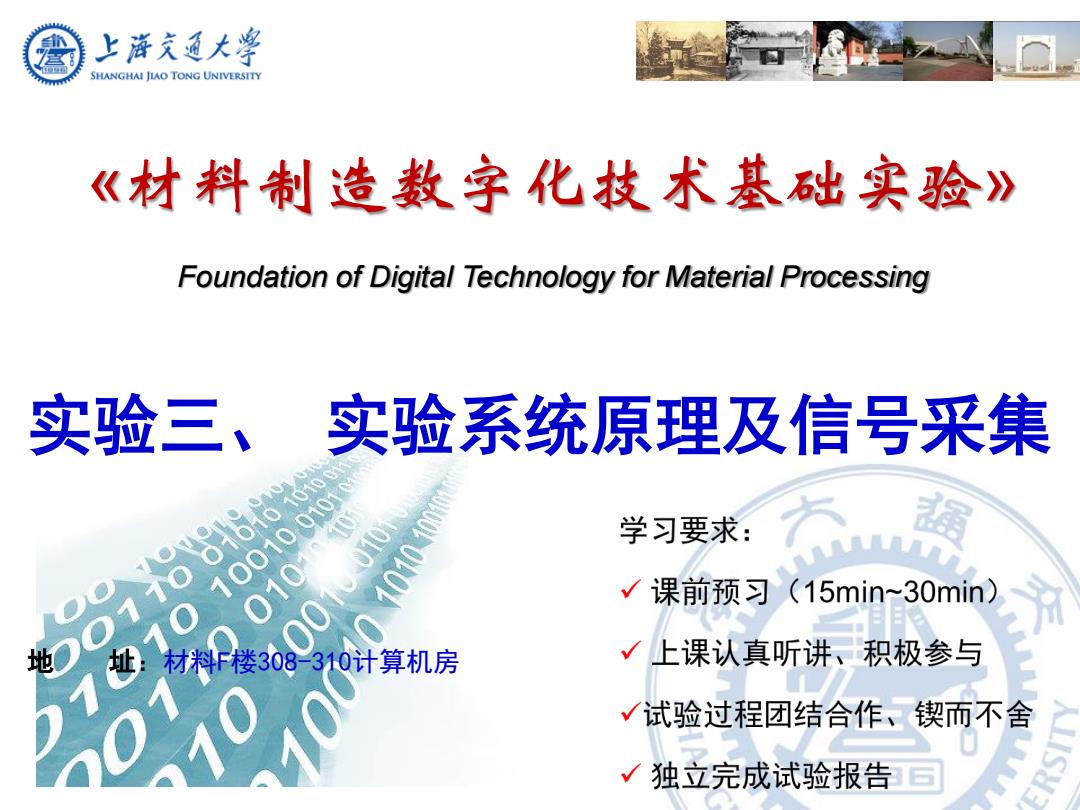

上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 《材料制造数字化技术基础实验》 Foundation of Digital Technology for Material Processing 实验三、 实验系统原理及信号采集 学习要求： √课前预习(15min~30min) 1您 地 材料F楼308-310计算机房 √上课认真听讲、积极参与 试验过程团结合作、锲而不舍 √i √独立完成试验报告
«材料制造数字化技术基础实验» Foundation of Digital Technology for Material Processing 实验三、 实验系统原理及信号采集 地 址：材料F楼308-310计算机房
上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 实验象统主要知识点 1.熟悉系统的整体架构及工作原理； 2.了解一个基本的数字化测控系统主要由哪几部分组 成； 3.熟悉研华多功能采集卡的基本功能及规格； 4.了解热电偶的基本工作原理以及信号调理的作用； 5.了解热电偶温度与电压之间的对应关系；
实验系统主要知识点 1. 熟悉系统的整体架构及工作原理； 2. 了解一个基本的数字化测控系统主要由哪几部分组 成； 3. 熟悉研华多功能采集卡的基本功能及规格； 4. 了解热电偶的基本工作原理以及信号调理的作用； 5. 了解热电偶温度与电压之间的对应关系；
上游充通大￥ SHANGHAI JLAO TONG UNIVERSITY DTMP实验系统简介 DTMP (Digital Technology for Material Processing) ,数字化实验系统采用计算机（工控机）作为主控制器，以研华的数 据采集卡PCI1710进行信号的采集和控制，软件系统采用VC作为 编程语言； ·以一个微型的加热炉作为主要实验对象，对其加热炉的温度信号进 行采集，处理和控制。 ·系统为半开放式的，可以采用系统默认的程序，也可以根据教学需 要和学生的兴趣嵌入自己编写的程序进行实验
DTMP实验系统简介 DTMP（Digital Technology for Material Processing) • 数字化实验系统采用计算机(工控机）作为主控制器，以研华的数 据采集卡PCI1710进行信号的采集和控制，软件系统采用VC作为 编程语言； • 以一个微型的加热炉作为主要实验对象，对其加热炉的温度信号进 行采集，处理和控制。 • 系统为半开放式的，可以采用系统默认的程序，也可以根据教学需 要和学生的兴趣嵌入自己编写的程序进行实验
上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 计算机，多功能数据采集卡，加热炉，信号 调理模块，固态调压模块以及开关量输入输出模 块等组成。 温度传感 信号调理 转换 信号采集与处理 控制决策 模拟量 数字量 k型热电偶 A/D 1101 滤波 显示 放大 计 保存 电加热炉 算 打印 机 分析 模拟量 数字量 陶瓷加热片 功放 D/A 1101
计算机，多功能数据采集卡，加热炉，信号 调理模块，固态调压模块以及开关量输入输出模 块等组成
上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 实验集统组成 计算机（工控机），多功能数据采集卡，加热 炉，信号调理模块，固态调压模块以及开关量输入 输出模块等组成。 加热炉试验箱 PC1710多功能采集卡 计算机（工控机）
实验系统组成 计算机（工控机），多功能数据采集卡，加热 炉，信号调理模块，固态调压模块以及开关量输入 输出模块等组成。 加热炉试验箱 PCI1710多功能采集卡 计算机（工控机）
