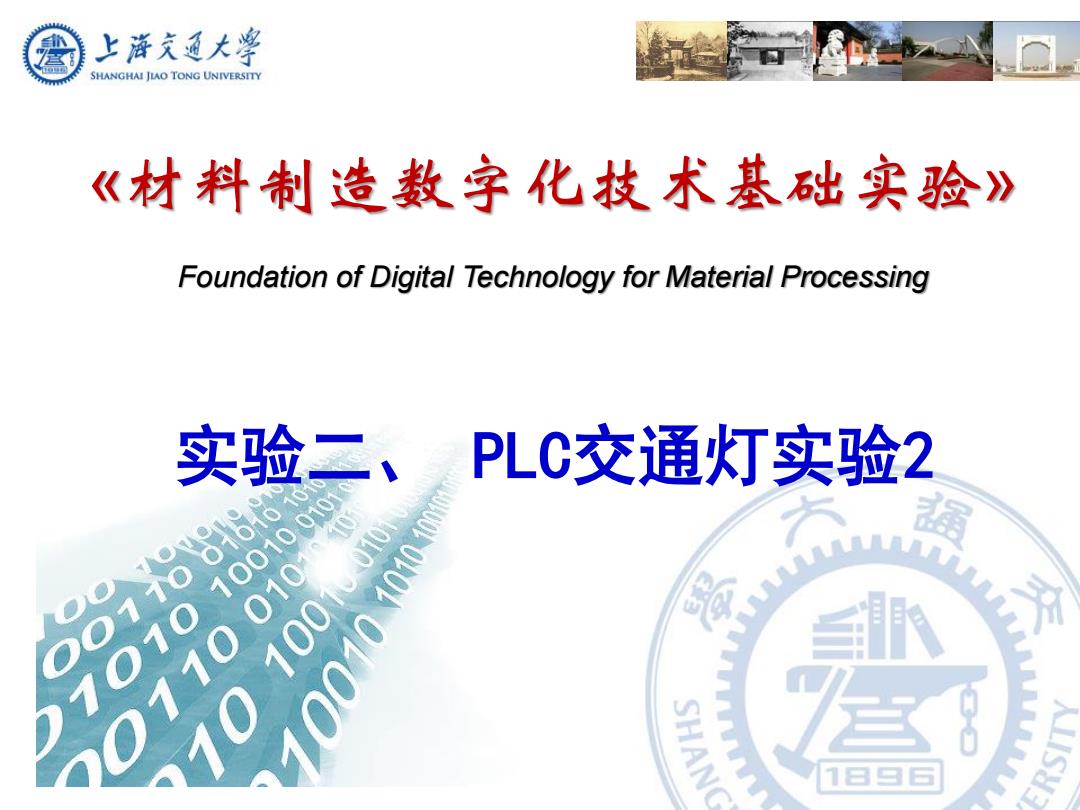

上游充通大粤 SHANGHAI JLAO TONG UNIVERSITY 《材料制造数字化技术基础实验》 Foundation of Digital Technology for Material Processing 实验二 PLC交通灯实验2 66 00101010mm 00100 21001010 0 010 1896
«材料制造数字化技术基础实验» Foundation of Digital Technology for Material Processing 实验二、 PLC交通灯实验2
上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 交通灯控制模拟模块图 Passeu 交通灯控制 IIIIII A1 B1 B2 B3 CB 1tl
交通灯控制模拟模块图
上游充通大学 SHANGHAI JLAO TONG UNIVERSITY 一、交通灯控制地址分配及接线 交通灯控制实验请按下列接线表进行接线： 输入 输出 主机 实验模块 注释 主机 实验模块 注释 I0.0 启动按钮 机械手自动控制区 Q0.0 A1 红灯（纵向） I0.1 停止按钮 机械手自动控制区 Q0.2 A2 黄灯（纵向） IM 24V 按钮公共端已接地 Q0.1 A3 绿灯（纵向） Q0.3 Bl 红灯（横向） Q0.5 B2 黄灯（横向） Q0.4 B3 绿灯（横向） Q0.6 CA 行驶车辆（纵） Q0.7 CB 行驶车辆（横） 1L,2L,3L接24V 将PLC输入输出点与交通灯模块及输入开关连接起来
一、交通灯控制地址分配及接线 交通灯控制实验请按下列接线表进行接线： 将PLC输入输出点与交通灯模块及输入开关连接起来
上游充通大 SHANGHAI JLAO TONG UNIVERSITY 二、交通灯控制要求 > 信号灯受一个启动开关控制，当启动开关接通时，信号 灯系统开始工作，且先南北红灯亮，东西绿灯亮。当启 动开关断开时，所有信号灯都熄灭。 > 南北红灯亮维持12秒。东西绿灯亮维持7秒。到7秒时， 东西绿灯闪亮，闪亮3秒后熄灭。在东西绿灯熄灭时，东 西黄灯亮，并维持2秒。到2秒时，东西黄灯熄灭，东西 红灯亮，同时，南北红灯熄灭，绿灯亮。 > 东西红灯亮维持12秒。南北绿灯亮维持7秒，然后闪亮3 秒后熄灭。同时南北黄灯亮，维持2秒后熄灭，这时南北 红灯亮，东西绿灯亮，周而复始
二、交通灯控制要求 信号灯受一个启动开关控制，当启动开关接通时，信号 灯系统开始工作，且先南北红灯亮，东西绿灯亮。当启 动开关断开时，所有信号灯都熄灭。 南北红灯亮维持12秒。东西绿灯亮维持7秒。到7秒时， 东西绿灯闪亮，闪亮3秒后熄灭。在东西绿灯熄灭时，东 西黄灯亮，并维持2秒。到2秒时，东西黄灯熄灭，东西 红灯亮，同时，南北红灯熄灭，绿灯亮。 东西红灯亮维持12秒。南北绿灯亮维持7秒，然后闪亮3 秒后熄灭。同时南北黄灯亮，维持2秒后熄灭，这时南北 红灯亮，东西绿灯亮，周而复始
上浒充通大学 SHANGHAI JLAO TONG UNIVERSITY 三、交通灯工作过程 (1)当启动开关SD合上时，10.0触点接通， Q0.0得电，南北红灯 亮； 同时Q0.0的动合触点闭合，Q0.4线圈得电，东西绿灯亮。1秒 后，T12的动合触点闭合，Q0.7线圈得电，模拟东西向行驶车的灯 亮。T37维持到7秒，T38的动合触点接通，与该触点串联的T62动 合触点每隔0.5秒导通0.5秒，从而使东西绿灯闪烁。又过3秒，T38 的动断触点断开，Q0.4线圈失电，东西绿灯灭；此时T39的动合触 点闭合、T38的动断触点断开，Q0.5线圈得电，东西黄灯亮，Q0.7 线圈失电，模拟东西向行驶车的灯灭。再过2秒后，T39的动断触点 断开，Q0.5线圈失电，东西黄灯灭；此时起动累计时间达12秒， T0的动断触点断开，Q00线圈失电，南北红灯灭，T0的动合触点 闭合，Q0.3线圈得电，动合触点闭合，东西红灯亮，Q0.1线圈得电 南北绿灯亮
三、交通灯工作过程 （1）当启动开关SD合上时，I0.0触点接通，Q0.0得电，南北红灯 亮；同时Q0.0的动合触点闭合，Q0.4线圈得电，东西绿灯亮。1秒 后，T12的动合触点闭合，Q0.7线圈得电，模拟东西向行驶车的灯 亮。T37维持到7秒，T38的动合触点接通，与该触点串联的T62动 合触点每隔0.5秒导通0.5秒，从而使东西绿灯闪烁。又过3秒，T38 的动断触点断开，Q0.4线圈失电，东西绿灯灭；此时T39的动合触 点闭合、T38的动断触点断开，Q0.5线圈得电，东西黄灯亮，Q0.7 线圈失电，模拟东西向行驶车的灯灭。再过2秒后，T39的动断触点 断开，Q0.5线圈失电，东西黄灯灭；此时起动累计时间达12秒， T0的动断触点断开，Q0.0线圈失电，南北红灯灭，T0的动合触点 闭合，Q0.3线圈得电，动合触点闭合，东西红灯亮，Q0.1线圈得电 ，南北绿灯亮
