上浒充通大学 SHANGHAI JLAO TONG UNIVERSITY 《材料制造数字化技术基础实验》 Foundation of Digital Technology for Material Processing 实验五 炉温PID控制整定 666 001009 漏 201010100m 10010101 010
实验五、 炉温PID控制整定
上游充通大学 SHANGHAI JIAO TONG UNIVERSITY 实验准备工作 1.下载操作软件（软件已经下载安装） 。课程中心一 教学资料/实验资料/PC-EXPERIMENT- SYSTEM ·解压到桌面上（覆盖以前的软件） 2.设置模拟电压输出范围（见下页）

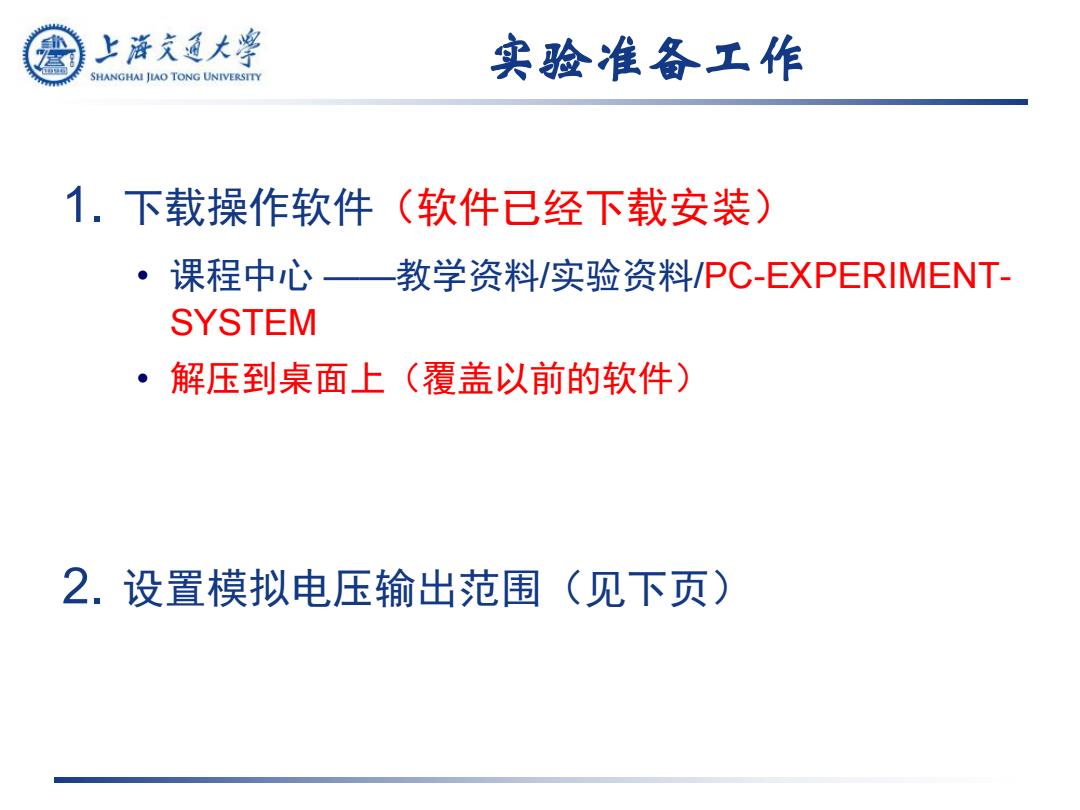

实验准备工作 1. 下载操作软件（软件已经下载安装） • 课程中心 ——教学资料/实验资料/PC-EXPERIMENT- SYSTEM • 解压到桌面上（覆盖以前的软件） 2. 设置模拟电压输出范围（见下页）
上游充通大学 设置模拟电压范围 SHANGHAI JIAO TONG UNIVERSITY D/A电压范围0-1OV,其它参数如下图所示： Advantech Device Manager 回☒ Your ePlatform Partner AD\ANTECH Device Manager Installed Devices: 曰My Computer 000 :PCI-1710 BoardID=0 I/0=dcOOH Ver.C1 et呼 001:<Advantech DEMO I/0=1H Test Remove PCI-1710/L/HG/HGL Device Setting ☒ Close Base Address:DC00 Hex Interrupt Channel 16 Supported Devices: A/D Channels Configuration- D/A Voltage Ref-Charinel 1 Advantech DEMO Board Add CExternal Intemal 漾Advantech PCI-1680 Channel:0 Voltage:0-10V Advantech PCI-1710/L/HG/HGL About 米Advantech PCI-1711 Single-Ended Advantech PCI-1711L(PCI-1731) D/A Voltage Ref-Channel 2 Import... 米Advantech PCI-1712 CDifferential CExtemnal Intemnal Advantech PCI-1713 Export.·· Voltage:0.5V Advantech PCI-1714/UL Advantech PCI-1715U Help Options Cancel About Calibration K

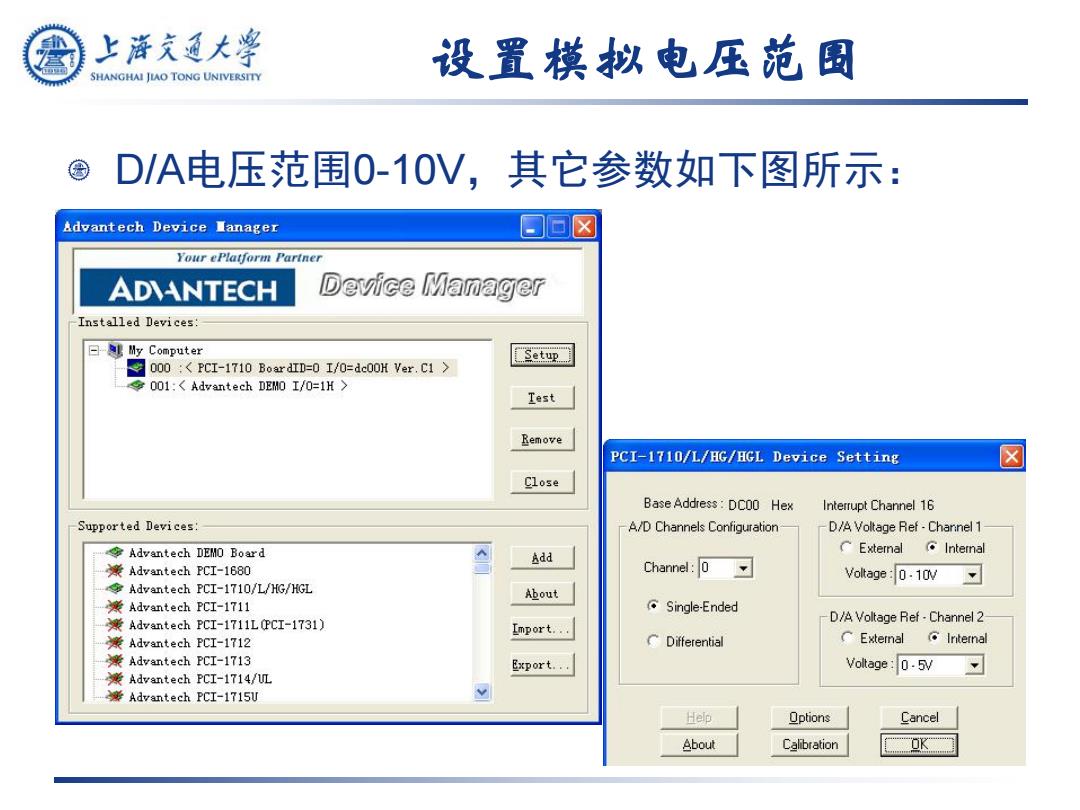

设置模拟电压范围 D/A电压范围0-10V，其它参数如下图所示：
上游充通大学 SHANGHAI JIAO TONG UNIVERSITY PID控制振荡示倒 采样通道0 采样通道0 305 305- 300- 300- 装的 装西 290-1 290- 50 100 150 200 50 100 150 200 采样时间(s) 采样时间(s) P=10,l=0,D=0 P=2,I=8,D=1

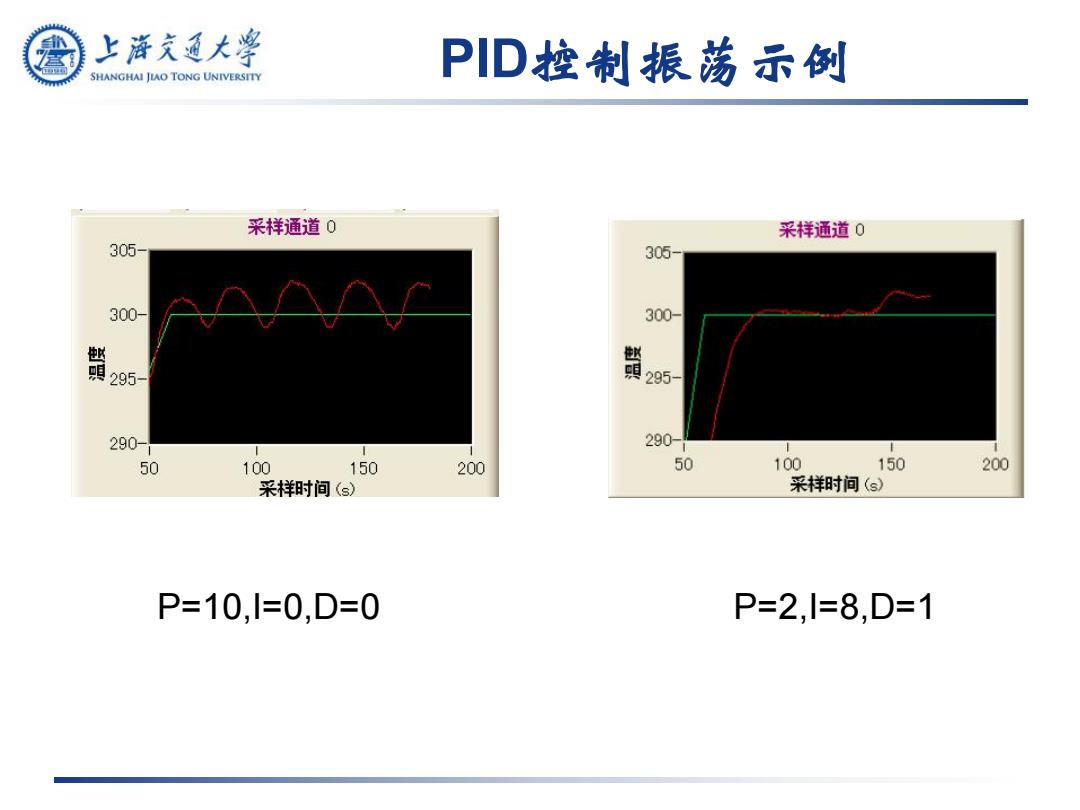

PID控制振荡示例 P=10,I=0,D=0 P=2,I=8,D=1
上游充通大学 SHANGHAI JIAO TONG UNIVERSITY PID控制收敛示例 收敛示例1 收敛示例2 采样通道0 采样通道0 305 305 300- 300 0285 明295- 290- 290- 50 100 50 100 150 200 150 200 采样时间(s) 采样时间（©） 采样通道0 采样通道0 310- 310- 300- 300- 290- 些 290 280 明 280- 270- 260-1 270- 0 100 200 300 0 100 200 300 采样时间(s) 采样时间(s)
PID控制收敛示例 收敛示例1 收敛示例2
