写在前面 X射线衍射技术在材料、化工、物理、矿物、地质等学科越来越受到重视，由于 现代X射线衍射实验技术的不断完善、数据处理之自动化程度越来越高，受到 研究者的欢迎。 本手册编写之目的，是为了培养大材料学科之学生的实验动手能力、科研参与能 力、数据处理能力、对现代衍射仪实验方法的理解和运用能力。因此，文中多以 材料研究中的实际问题为例。 本手册完全凭个人使用经验编写，文中的表达方法、遣词用句完全凭个人喜好。 由于Jade版本不同，操作界面也有不同，某些功能在低版本中无法看到，而低 版本中的某些功能不知什么原因被删除。无法全部顾及，编写时主要参照了MDI Jade5.0版和6.5版。因此，文中图片可能是前者也可能是后者中的截图，使用 时注意。 本手册只介绍了本人认为有必要介绍的内容，那些简单的操作未作介绍。 由于本人水平有限，文中必然存在各种错误，使用此手册者若能及时将问题反映 回来，就是对本人劳动的最大肯定和最高回报。联系方式欢迎使用下面所列之任 何一种。 感谢理学北京事务所的苗荣先生和上海事务所的潘力先生的指导。 黄继武 2006年5月18日于中南大学 E-mail:huangjw@mail.csu.edu.cn Telephone:0731-8836426 QQ:406089079
写在前面 X 射线衍射技术在材料、化工、物理、矿物、地质等学科越来越受到重视，由于 现代 X 射线衍射实验技术的不断完善、数据处理之自动化程度越来越高，受到 研究者的欢迎。 本手册编写之目的，是为了培养大材料学科之学生的实验动手能力、科研参与能 力、数据处理能力、对现代衍射仪实验方法的理解和运用能力。因此，文中多以 材料研究中的实际问题为例。 本手册完全凭个人使用经验编写，文中的表达方法、遣词用句完全凭个人喜好。 由于 Jade 版本不同，操作界面也有不同，某些功能在低版本中无法看到，而低 版本中的某些功能不知什么原因被删除。无法全部顾及，编写时主要参照了 MDI Jade 5.0 版和 6.5 版。因此，文中图片可能是前者也可能是后者中的截图，使用 时注意。 本手册只介绍了本人认为有必要介绍的内容，那些简单的操作未作介绍。 由于本人水平有限，文中必然存在各种错误，使用此手册者若能及时将问题反映 回来，就是对本人劳动的最大肯定和最高回报。联系方式欢迎使用下面所列之任 何一种。 感谢理学北京事务所的苗荣先生和上海事务所的潘力先生的指导。 黄继武 2006 年 5 月 18 日于中南大学 E-mail:huangjw@mail.csu.edu.cn Telephone:0731-8836426 QQ：406089079
目录 进入Jade 读入文件 设置文本文件格式 基本功能操作 9 基本显示操作 .14 PDF卡片索引的建立 15 物相检索 16 PDF卡片查找 20 寻峰 22 RIR方法计算物相质量分数 24 计算结晶化度 26 打印预览 28 图谱拟合.… 29 制作仪器半高宽补正曲线 .31 计算晶粒大小及微观应变 33 角度补正曲线的制作 36 计算点阵常数… 37 计算已知结构的衍射谱 39 计算残余应力 40 多谱显示… 44 多谱拟合 46 计算RIR 49 后记. 50
目 录 进入Jade .................................................................................................................1 读入文件.................................................................................................................2 设置文本文件格式.................................................................................................4 基本功能操作.........................................................................................................9 基本显示操作.......................................................................................................14 PDF卡片索引的建立...........................................................................................15 物相检索...............................................................................................................16 PDF卡片查找.......................................................................................................20 寻峰.......................................................................................................................22 RIR方法计算物相质量分数................................................................................24 计算结晶化度.......................................................................................................26 打印预览...............................................................................................................28 图谱拟合...............................................................................................................29 制作仪器半高宽补正曲线...................................................................................31 计算晶粒大小及微观应变...................................................................................33 角度补正曲线的制作...........................................................................................36 计算点阵常数.......................................................................................................37 计算已知结构的衍射谱.......................................................................................39 计算残余应力.......................................................................................................40 多谱显示...............................................................................................................44 多谱拟合...............................................................................................................46 计算RIR................................................................................................................49 后记.......................................................................................................................50
进入Jade 进入Jade 下面是一个简单的例子，开始我们的讲解： 1在开始菜单或桌面上找到“MDI Jade”图标，双击，一个简单的启动页面过后，就进入到 Jade的主窗口。 2选择菜单“File|Patterns..”打开一个读入文件的对话框。 ade Thangiwl/Matertal Data,loc.]Manday,Feb 7200640-th100-h 回x Q如合圓山州w丛盟%圆o-33 习eFl lo Help 目5701h10024hrw习后8cAN1502000021传e0.0ma042764 Scan1D 210吵00 Read Pattern Files (Today=1,Week=1,Month=13,Year=13) 同dHa5sd创rows FlefechEs Imect Bint Seve Copy上b起S圆国g 丛博土文档博士论文小论文7A5Z相合金时效礼习XRVT20in3 yPaltei Fies别 Fle Nane ScanID Size Date O-1 0511.55 士论 7铝台金时效 奇9 ngsemperahur6& 70-1a02 470-1h15024h 甲N102 ■ 0 0 ®⑧厂 可ww山@O⑨ Derived Paltemn 0Peaks 2T-25.195 d-3.5316 1-42407 在文件名上双击，这个文件就被“读入”到主窗口并显示出来。 如果Jade尚未建立PDF卡片索引，就不能做很多工作，如果Jade是安装好了的而且使用 过，那么，你进入Jade时会显示最近一次关闭Jade前窗口中显示的文件。 Jade的另一种进入方式是在Windows的“我的电脑”窗口，双击一个“Raw”(X射线衍射 谱二进制格式数据文件)，也会进入Jade,并将该文件读入。使用这种方式时，必须是建立 了文件关联，有时会出现意想不到的结果，例如，电脑里安装了AutoCAD,计算机可能会 将衍射数据文件当作CAD文件读入到CAD窗口里去。 1

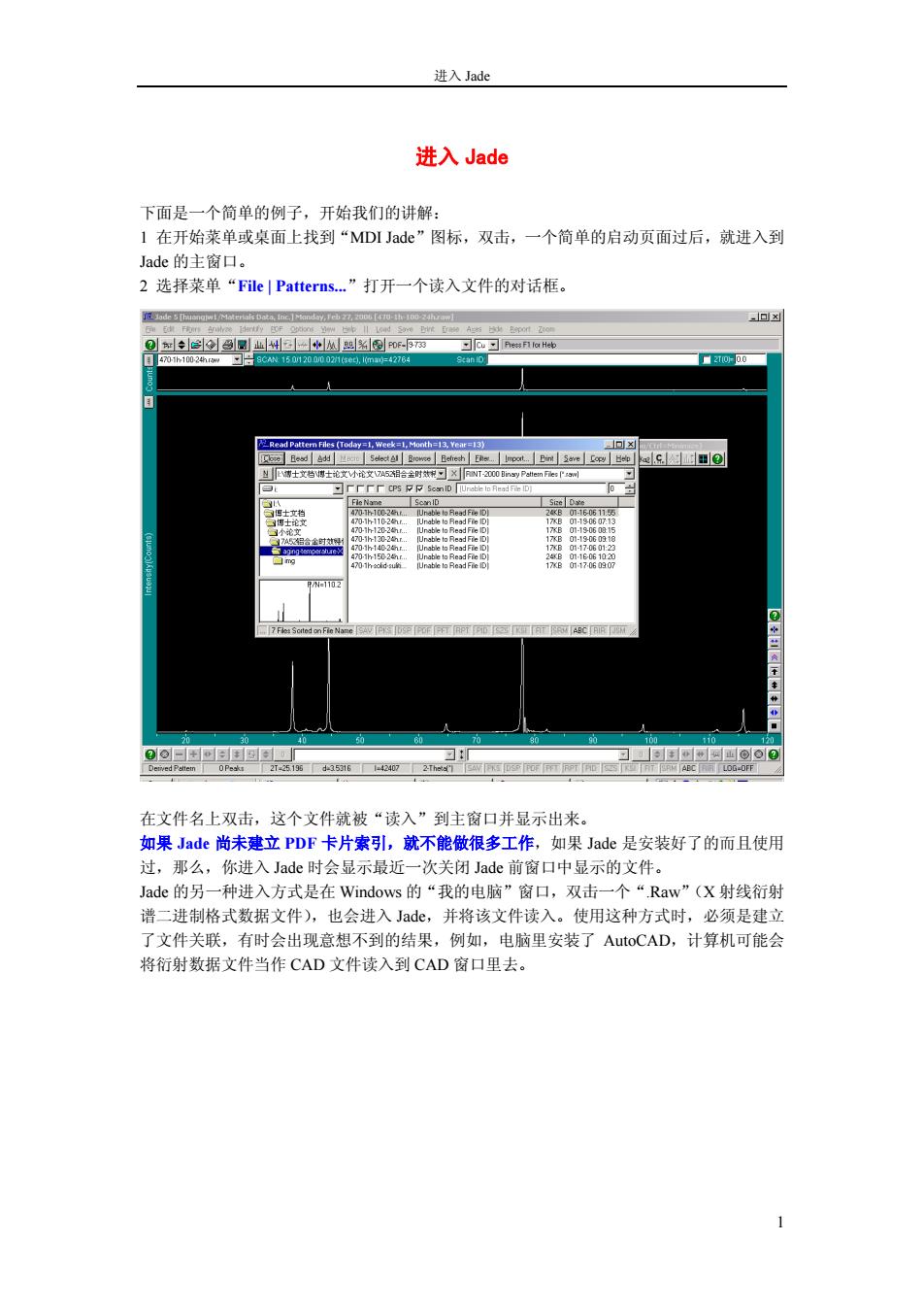

进入 Jade 进入 Jade 下面是一个简单的例子，开始我们的讲解： 1 在开始菜单或桌面上找到“MDI Jade”图标，双击，一个简单的启动页面过后，就进入到 Jade 的主窗口。 2 选择菜单“File | Patterns...”打开一个读入文件的对话框。 在文件名上双击，这个文件就被“读入”到主窗口并显示出来。 如果 Jade 尚未建立 PDF 卡片索引，就不能做很多工作，如果 Jade 是安装好了的而且使用 过，那么，你进入 Jade 时会显示最近一次关闭 Jade 前窗口中显示的文件。 Jade 的另一种进入方式是在 Windows 的“我的电脑”窗口，双击一个“.Raw”（X 射线衍射 谱二进制格式数据文件），也会进入 Jade，并将该文件读入。使用这种方式时，必须是建立 了文件关联，有时会出现意想不到的结果，例如，电脑里安装了 AutoCAD，计算机可能会 将衍射数据文件当作 CAD 文件读入到 CAD 窗口里去。 1
读入文件 读入文件 1显示“读入文件”对话框 菜单“File|Patterns..”打开一个读入文件的对话框。 工具“它”具有同样的功能： Read Pattern Files (Today=1,Week=1,Month=13,Year=13) 回x Close Read Add Macro Select All Browse Refresh Eilter....Import..Print Save Copy Help 丛N博士文档博士论文小论文7A52铝合金时效根XINT2000 Binay PalteFle1aW ■CPS反反Scan ID (Unable to Read File ID] 白4 File Name Scan ID Size Date 博士文档 470-1h-100-24h.r..(Unable to Read File ID) 24KB01-16-0611:55 白博士论文 470-1h-110-24h.L. [Unable to Read File ID 17KB01-19-0607:13 白小论文 470-1h-120-24h.i [Unable to Read File ID] 17KB01-19-060815 7A52铝合金时效特1 470-1h130-24h.L. (Unable to Read File ID] 17KB 01-19-060918 aging-temperatureX 470-1h140-24h.L. [Unable to Read File ID 17KB 01-17-0601:23 img 470-1h150-24h.L. [Unable to Read File ID] 24KB01-16-061020 470-1h-solid-suliti... (Unable to Read File ID] 17KB01-17-060907 P/N=91.8 ....7 Files Sorted on File Name SAV PKS DSP PDF PFT RPT PID SZS KSI FIT SRM ABC RIR JSM 菜单“File/Thumbnail..”则以另一种方式显示这个对话框： 促7 Thumbnails in Folder[r\博士文挡博士论文\个论文7A52铝合金时效特性-0602a,回X Close Read Add Macro Browse rint Scroll器包必Pw阿② ■470-1h100-24hraw ■470-1h110-24hraw 厂470-1h120-24hraw ■470-1h-130-24hraw P/N=110.2 P/N-918 PN-847 PN-106.6 厂470-1h-140-24hraw ■470-1h150-24hiaw 470-1h-solid-sulition.raw PN=93.2 PN=85.7 PN=142.3 还有其它方式读入文件，在“File”菜单或工具栏中。 2读入文件的参数设置 (1)选择文件（仪器类型）格式。 Jade可读取的数据类型很多，如： MDI ASCii Pattern Files(*,mdi)JADE的默认数据格式，也是一种通用的纯文本格式，被很 多其它软件所使用。第一次进入JADE,所见到的就是这种文件，另外，JADE也附带了很 多这种类型的文件作为学习的实例，这些文件保存在JADE\demofiles文件夹下。 RINT-2000 Binary pattern files(,raw)日本理学仪器数据二进制格式。 Jade import ascii pattern files(*TXT)通用文本格式，这种格式的文件可由Jade产生，也 可读入到Jade中。 如果不知道文件类型，或者不愿意选择文件类型，可选文件类型为“**”。 2
读入文件 读入文件 1 显示“读入文件”对话框 菜单“File | Patterns...”打开一个读入文件的对话框。 工具“ ”具有同样的功能： 菜单“File|Thumbnail…”则以另一种方式显示这个对话框： 还有其它方式读入文件，在“File”菜单或工具栏中。 2 读入文件的参数设置 （1）选择文件（仪器类型）格式。 Jade 可读取的数据类型很多，如： MDI ASCii Pattern Files(*.mdi) JADE 的默认数据格式，也是一种通用的纯文本格式，被很 多其它软件所使用。第一次进入 JADE，所见到的就是这种文件，另外，JADE 也附带了很 多这种类型的文件作为学习的实例，这些文件保存在 JADE\demofiles 文件夹下。 RINT-2000 Binary pattern files(*,raw) 日本理学仪器数据二进制格式。 Jade import ascii pattern files(*.TXT) 通用文本格式，这种格式的文件可由 Jade 产生，也 可读入到 Jade 中。 如果不知道文件类型，或者不愿意选择文件类型，可选文件类型为“*.*”。 2
