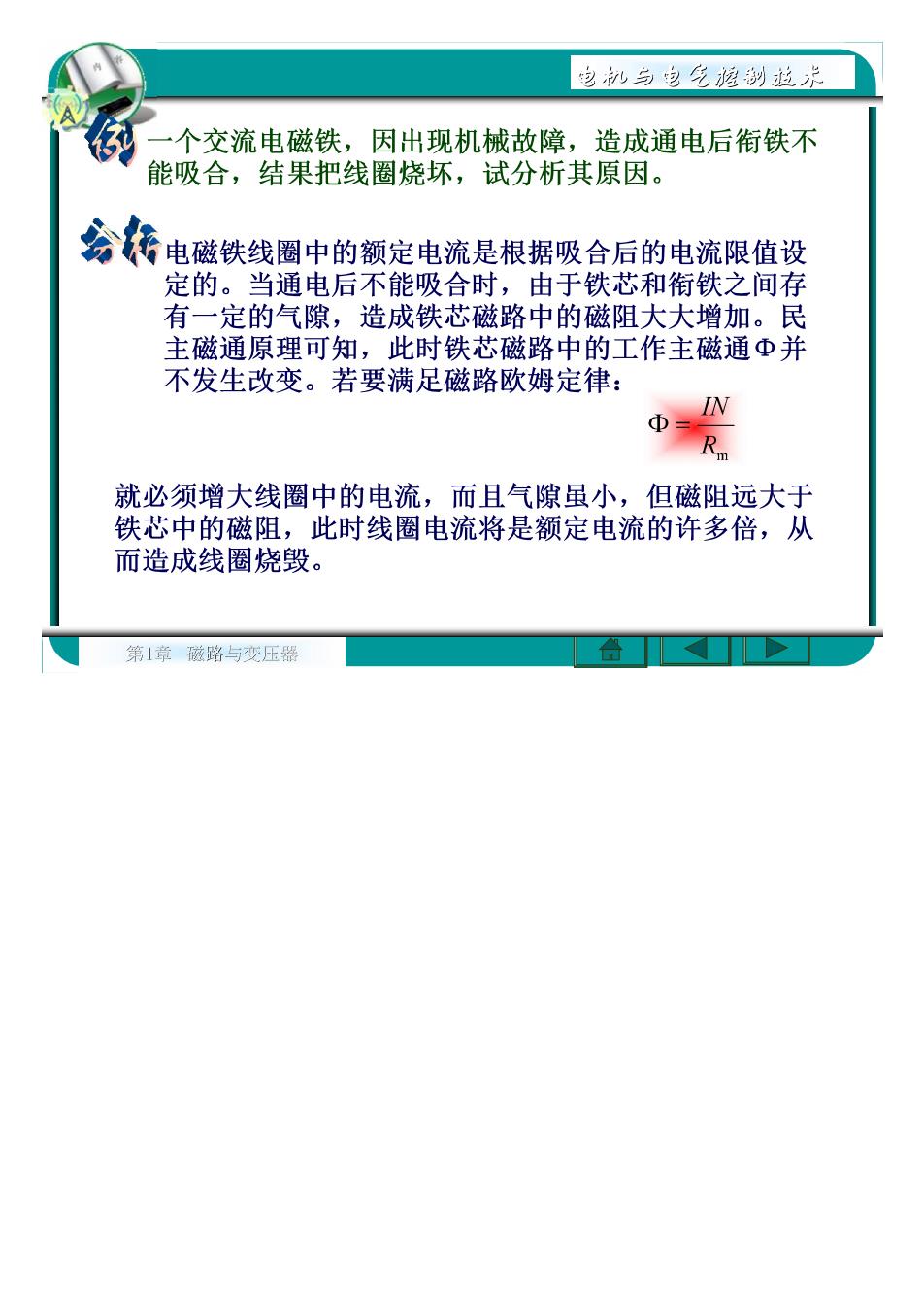

电削乡电吃嬷制说光 个交流电磁铁，因出现机械故障，造成通电后衔铁不 能吸合，结果把线圈烧坏，试分析其原因。 会：电磁铁线圈中的额定电流是根据吸合后的电流限值设 定的。当通电后不能吸合时，由于铁芯和衔铁之间存 有一定的气隙，造成铁芯磁路中的磁阻大大增加。民 主磁通原理可知，此时铁芯磁路中的工作主磁通Φ并 不发生改变。若要满足磁路欧姆定律： 0装 就必须增大线圈中的电流，而且气隙虽小，但磁阻远大于 铁芯中的磁阻，此时线圈电流将是额定电流的许多倍，从 而造成线圈烧毁。 第1章磁路与变压器

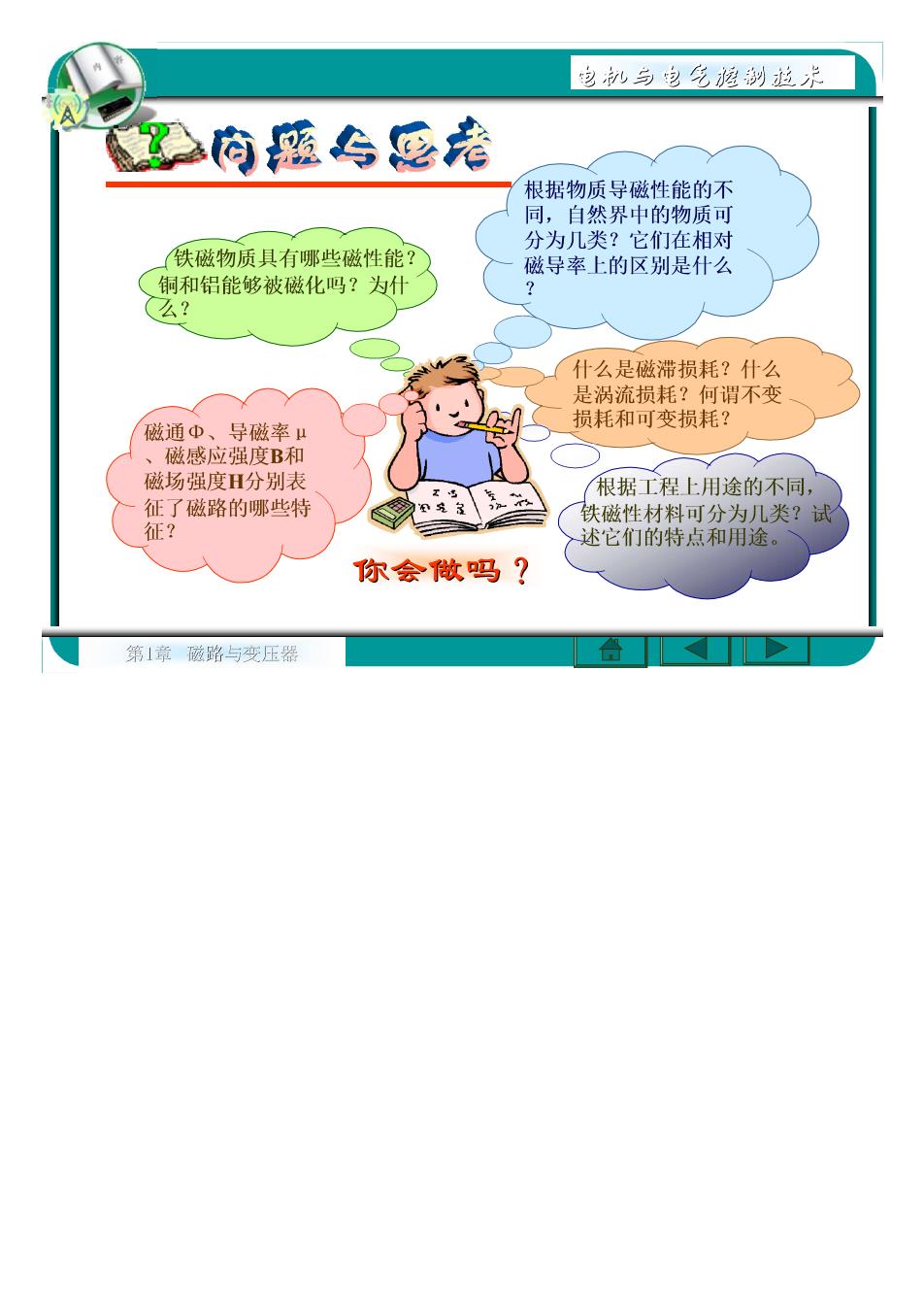

包扔乡电气渔捌脱并 肉蓝e者 根据物质导磁性能的不 同，自然界中的物质可 铁磁物质具有哪些磁性能？ 分为儿类？它们在相对 磁导率上的区别是什么 能够被磁化？为 什么是磁滞损耗？什么 是流损耗何调不变 磁通中、导磁率 损耗和可变损耗 、磁感应强度B和 磁场强度日分别表 /很据工程上用途的不同， 征了磁路的哪些特 铁磁性材料可分为几类？试 述它们的特点和用途 你会做吗？ 第1章酸路与变压器

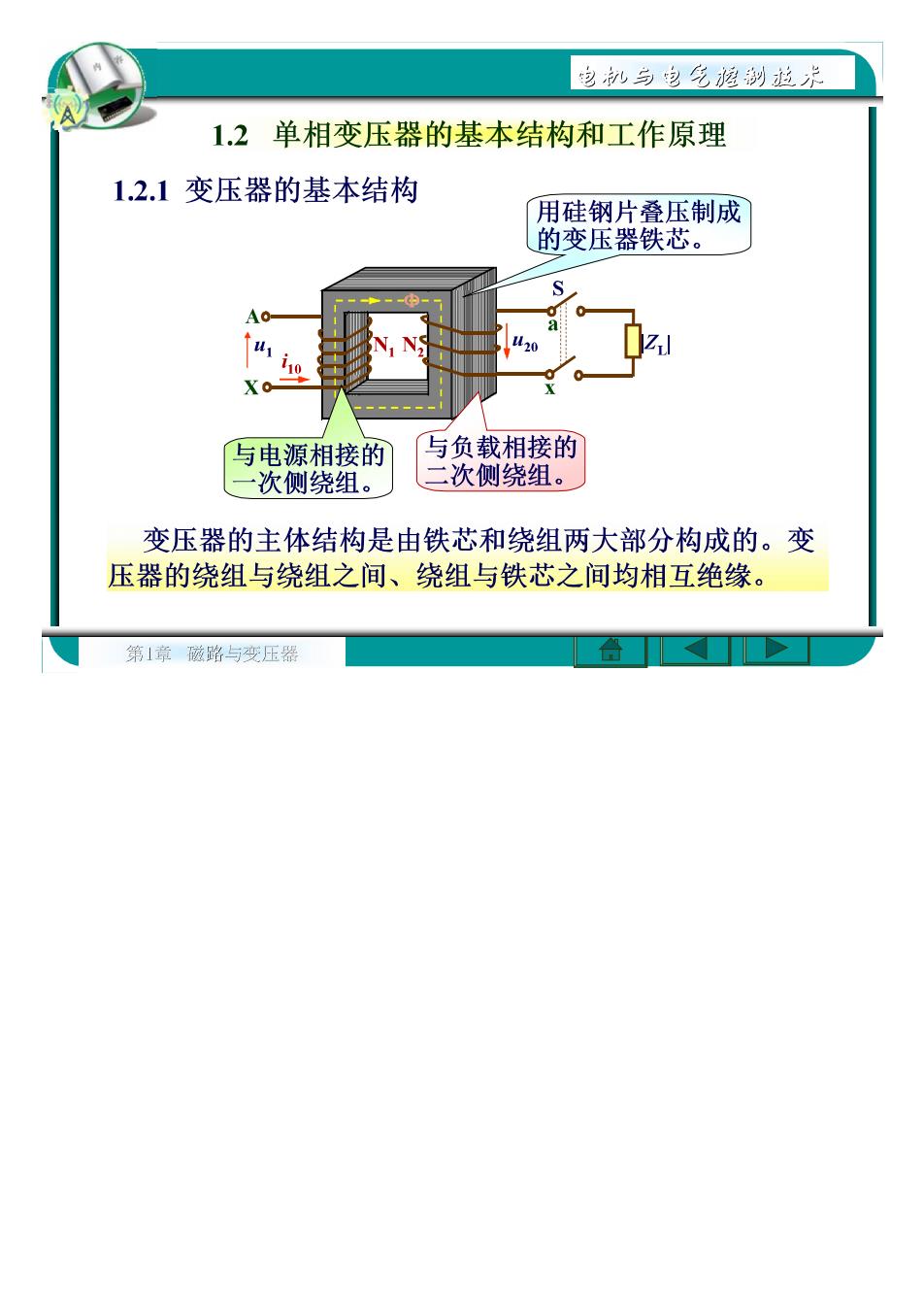

电削乡电吃嬷制说光 1.2单相变压器的基本结构和工作原理 1.2.1变压器的基本结构 用硅钢片叠压制成 的变压器铁芯。 与电源相接的 与负载相接的 一次侧绕组。 二次侧绕组。 变压器的主体结构是由铁芯和绕组两大部分构成的。变 压器的绕组与绕组之间、绕组与铁芯之间均相互绝缘。 第1章磁路与变压器

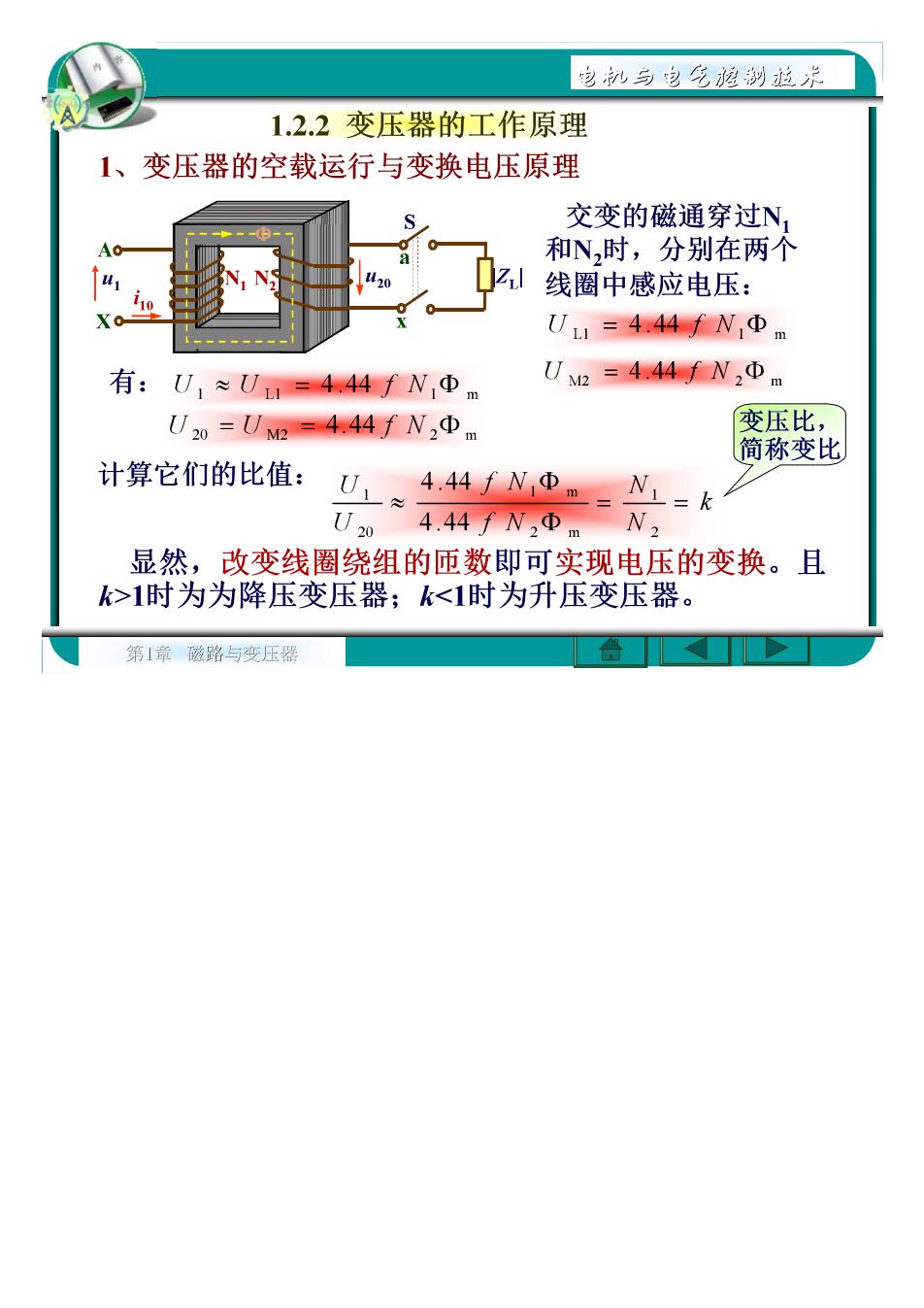

电抄乡电气渔捌脱并 1.2.2变压器的工作原理 1、变压器的空载运行与变换电压原理 交变的磁通穿过N 和N,时，分别在两个 线圈中感应电压： Xo- U=4.44fN,Φm 有：U1≈=444fN,Φm Ue=4.44fN,Φm U20 =UM2 =4.44 f N2Dm 变压比， 简称变比 计算它们的比值： 4.44f N =N=k Uy≈ 4.44fN,④mN, 显然，改变线圈绕组的匝数即可实现电压的变换。且 k>1时为为降压变压器；k<1时为升压变压器。 第1章藏路与变压器

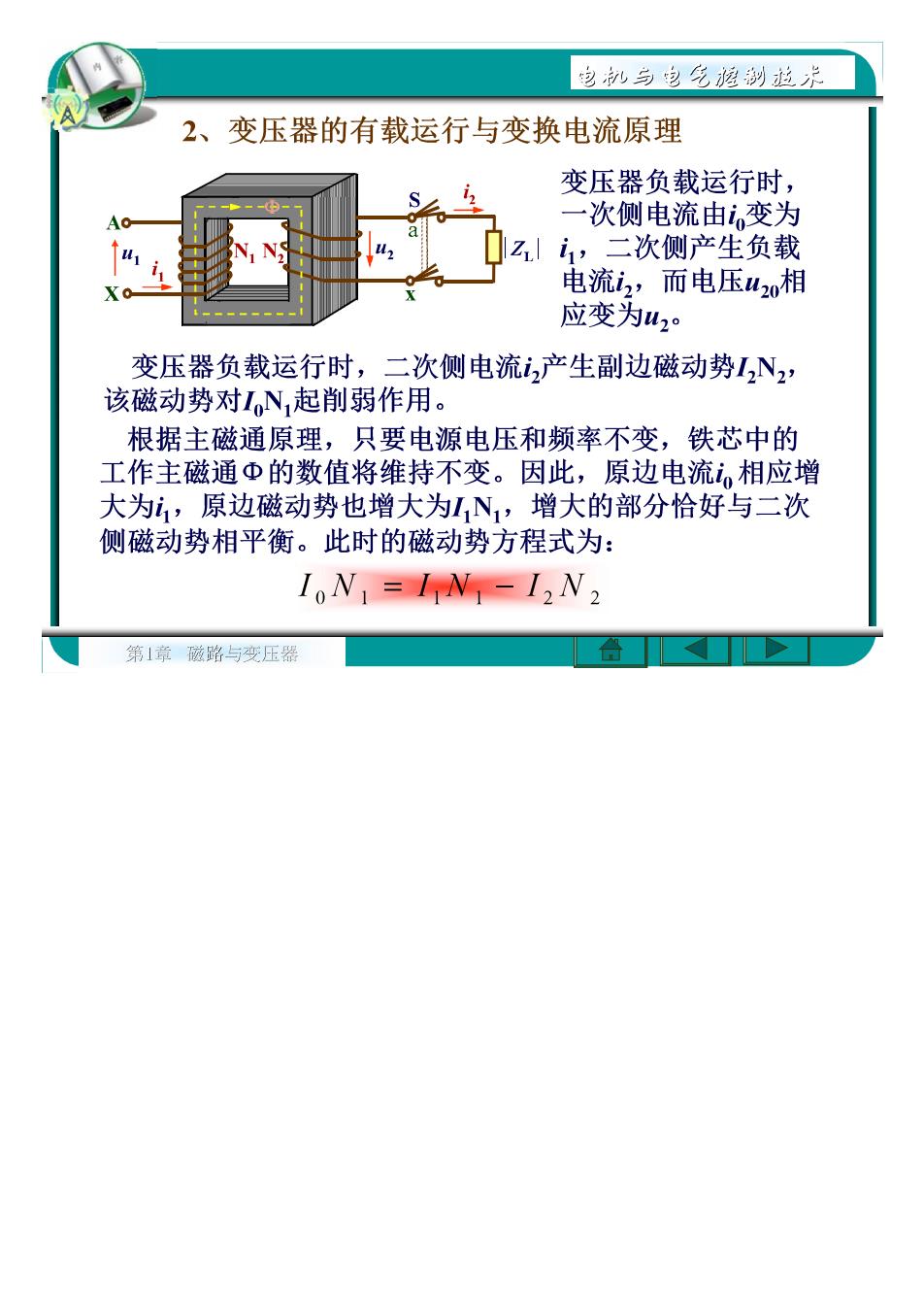

电削乡电吃嬷制说光 2、变压器的有载运行与变换电流原理 变压器负载运行时， 一次侧电流由变为 i,二次侧产生负载 电流i2,而电压420相 应变为42 变压器负载运行时，二次侧电流，产生副边磁动势I2N2 该磁动势对IN,起削弱作用。 根据主磁通原理，只要电源电压和频率不变，铁芯中的 工作主磁通Φ的数值将维持不变。因此，原边电流i相应增 大为，原边磁动势也增大为N,增大的部分恰好与二次 侧磁动势相平衡。此时的磁动势方程式为： IoN =I N=12N2 第1章藏路与变压器
