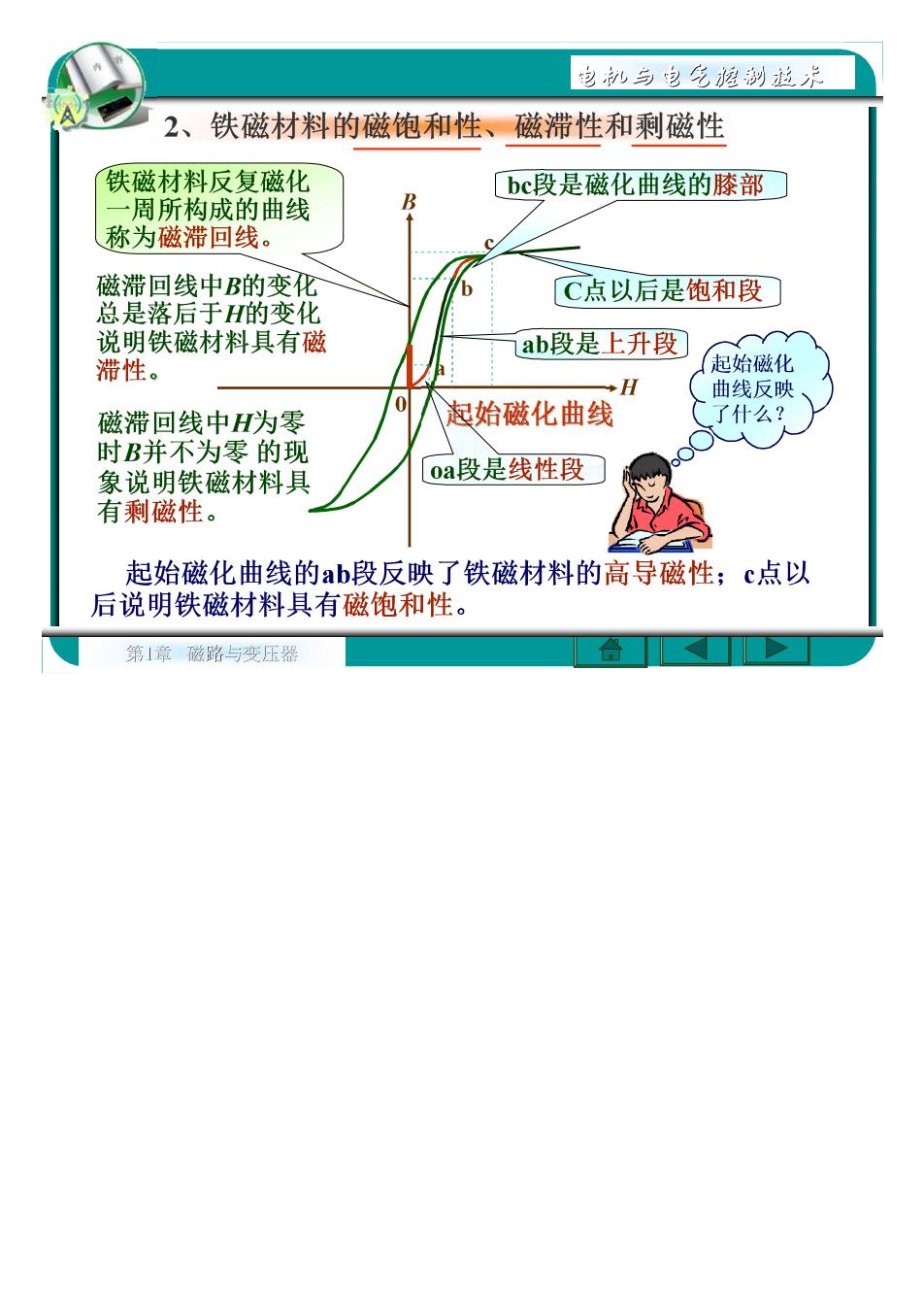

电制与电吃馋制遊光 2、铁磁材料的磁饱和性、磁滞性和剩磁性 铁磁材料反复磁化 bc段是磁化曲线的膝部 一周所构成的曲线 称为磁滞回线。 磁滞回线中的变化 C点以后是饱和段 总是落后于H的变化 说明铁磁材料具有磁 ab段是上升段 滯性。 起始磁化 H (曲线反映 磁滞回线中为零 八起始磁化曲线 了什么？ 时B并不为零的现 象说明铁磁材料具 0a段是线性段) 有剩磁性。 起始磁化曲线的ab段反映了铁磁材料的高导磁性；c点以 后说明铁磁材料具有磁饱和性。 第1章磁路与变压器

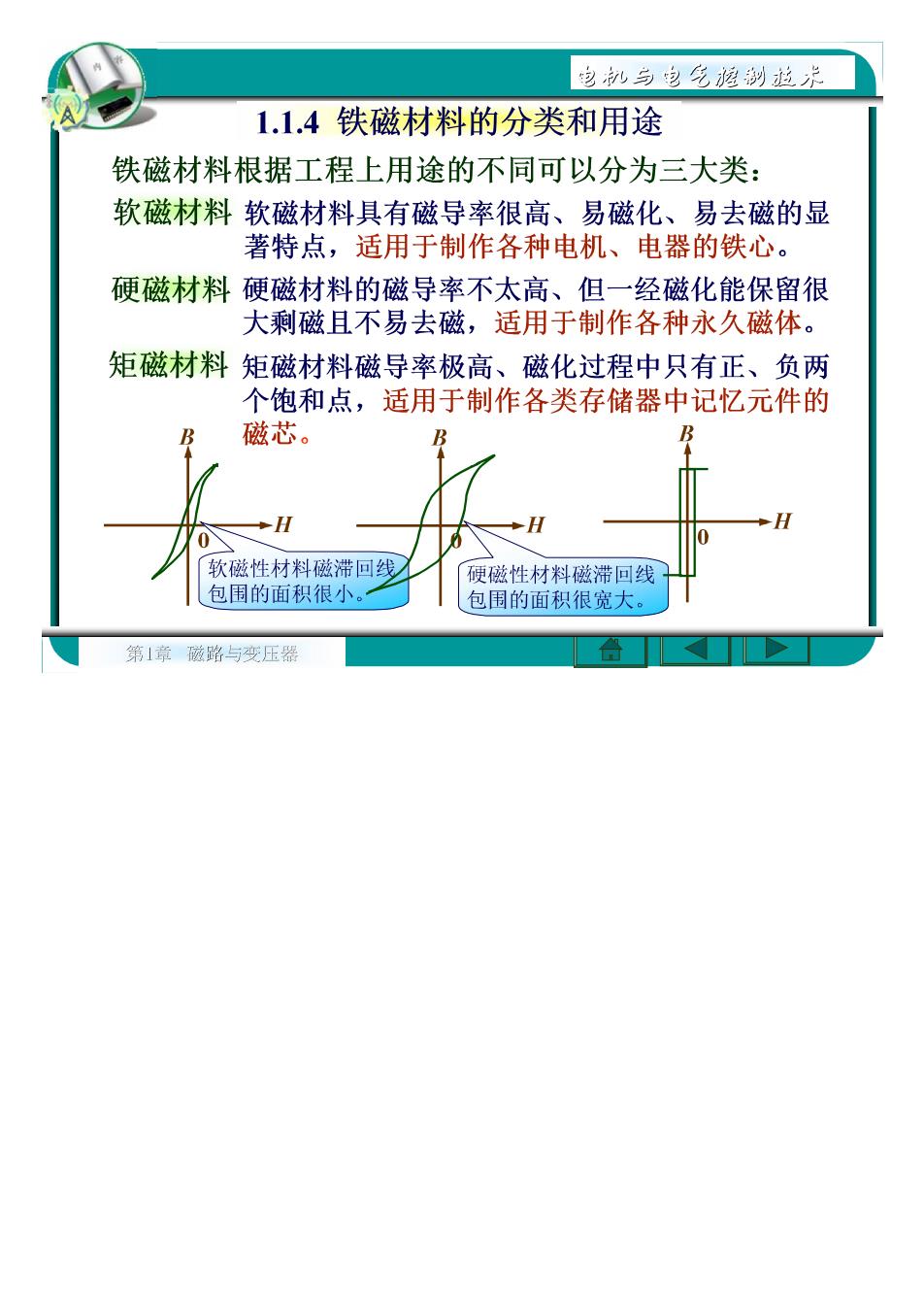

电削乡电吃嬷制说光 1.1.4铁磁材料的分类和用途 铁磁材料根据工程上用途的不同可以分为三大类： 软磁材料软磁材料具有磁导率很高、易磁化、易去磁的显 著特点，适用于制作各种电机、电器的铁心。 硬磁材料硬磁材料的磁导率不太高、但一经磁化能保留很 大剩磁且不易去磁，适用于制作各种永久磁体。 矩磁材料矩磁材料磁导率极高、磁化过程中只有正、负两 个饱和点，适用于制作各类存储器中记忆元件的 磁芯。 -H H H 软磁性材料磁滞回线 硬磁性材料磁滞回线 围的面积很小 包围的面积很宽大。 第1章磁路与变压器

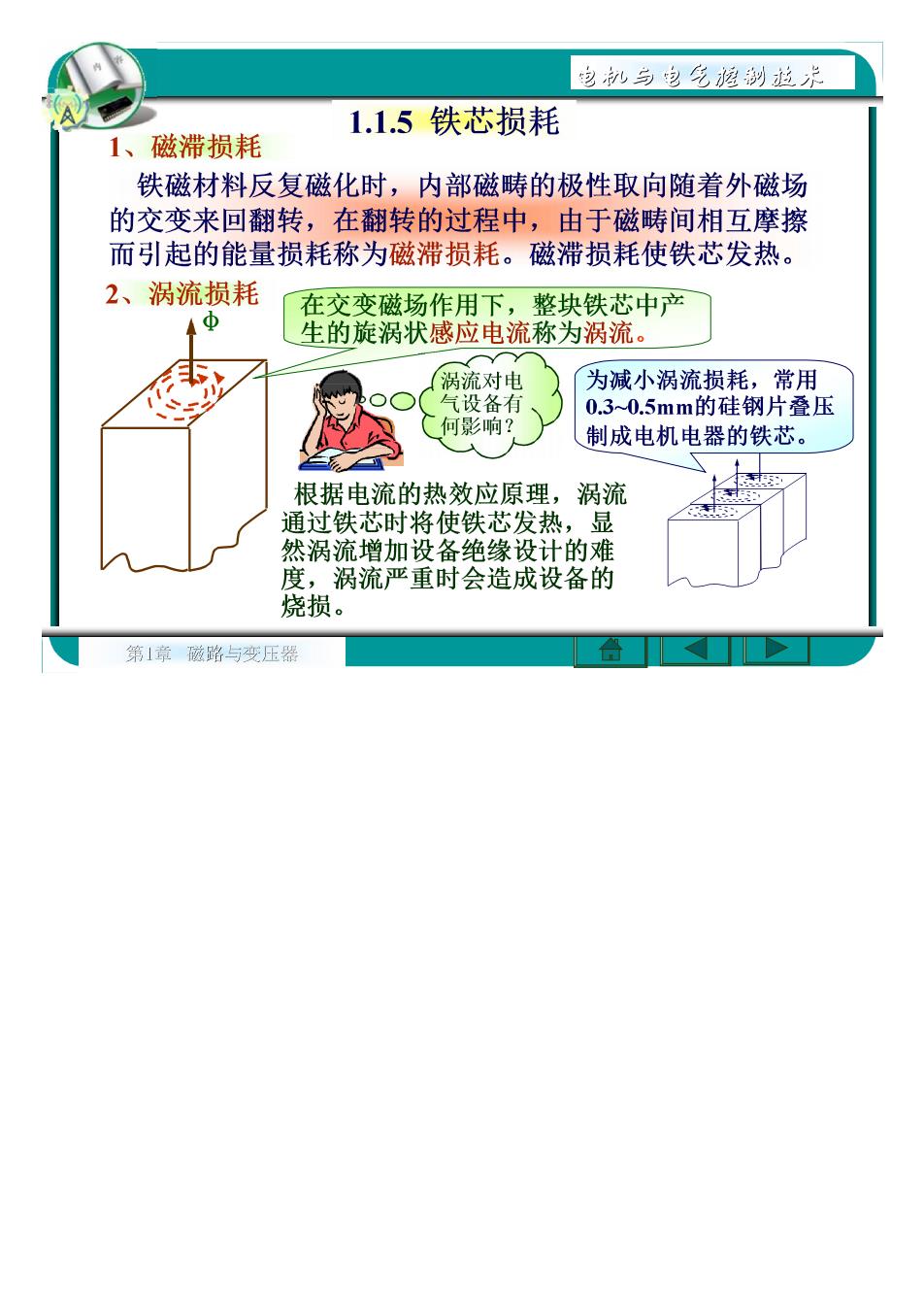

包扔乡电气渔制脱并 1.1.5铁芯损耗 1、磁滞损耗 铁磁材料反复磁化时，内部磁畴的极性取向随着外磁场 的交变来回翻转，在翻转的过程中，由于磁畴间相互摩擦 而引起的能量损耗称为磁滞损耗。磁滞损耗使铁芯发热。 2、涡流损耗 在交变磁场作用下，整块铁芯中产 生的旋涡状感应电流称为涡流。 为减小涡流损耗，常用 0.30.5mm的硅钢片叠压 C何影响 制成电机电器的铁芯。 根据电流的热效应原理，涡流 通过铁芯时将使铁芯发热，显 然涡流增加设备绝缘设计的难 度，涡流严重时会造成设备的 烧损。 第1章磁路与变压器

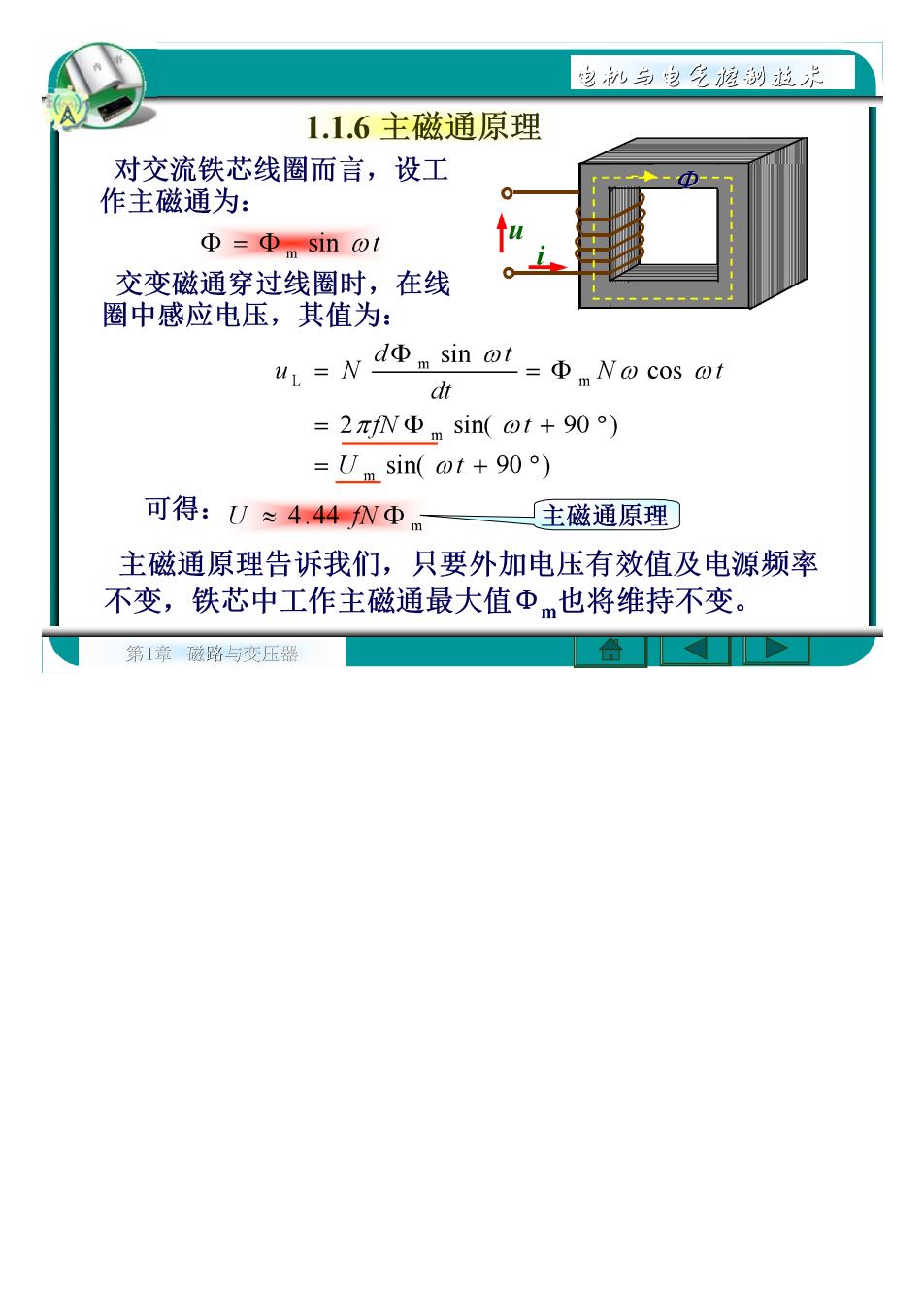

电削乡龙吃嬷制说光 1.1.6主磁通原理 对交流铁芯线圈而言，设工 作主磁通为： Φ=Φsin ot 交变磁通穿过线圈时，在线 圈中感应电压，其值为： w=NdΦsin of =ΦNo cos ot dt =2πfNΦmsin(ot+90o) =U sin(ot+90) 可得：U≈4.44N④m 主磁通原理 主磁通原理告诉我们，只要外加电压有效值及电源频率 不变，铁芯中工作主磁通最大值Φm也将维持不变。 第1章磁路与变压器
包抄与电气渔制脱并 俐某含有气隙的铁芯线圈，线圈两端加有效值为U的交流 电压，当气隙增大时，铁芯中的主磁通是增大还是减 小？线圈中的电流如何变化？ 会在气隙增大时，铁芯磁路中的磁阻增加，但由于电源电 压效值为U和频率f并无改变，根据主磁通原理可知， 铁芯磁路中的工作主磁通Φ并不发生改变。根据磁路 欧姆定律： Φ发 磁通不变，则上式中的比值也应不变。因此，当磁阻Rm 增大时，线圈中通过的电流必定增大。 第1章磁路与变压器
