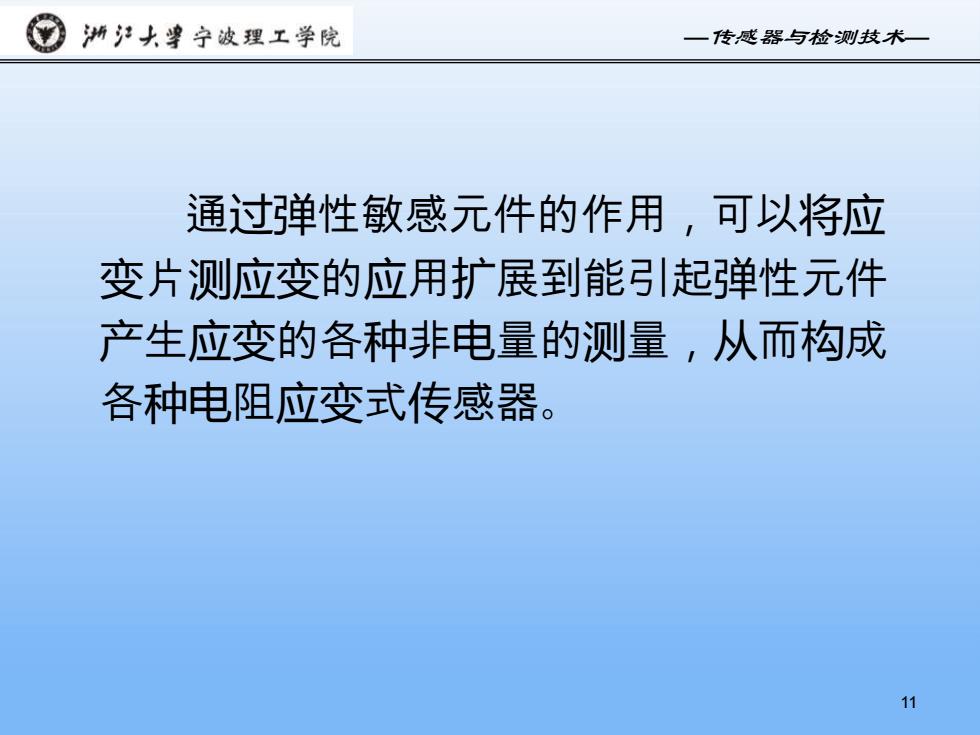

洲泸大望宁波理工学院 一传感器与检测技术 通过弹性敏感元件的作用，可以将应 变片测应变的应用扩展到能引起弹性元件 产生应变的各种非电量的测量，从而构成 各种电阻应变式传感器。 11
—传感器与检测技术— 通过弹性敏感元件的作用，可以将应 变片测应变的应用扩展到能引起弹性元件 产生应变的各种非电量的测量，从而构成 各种电阻应变式传感器。 11

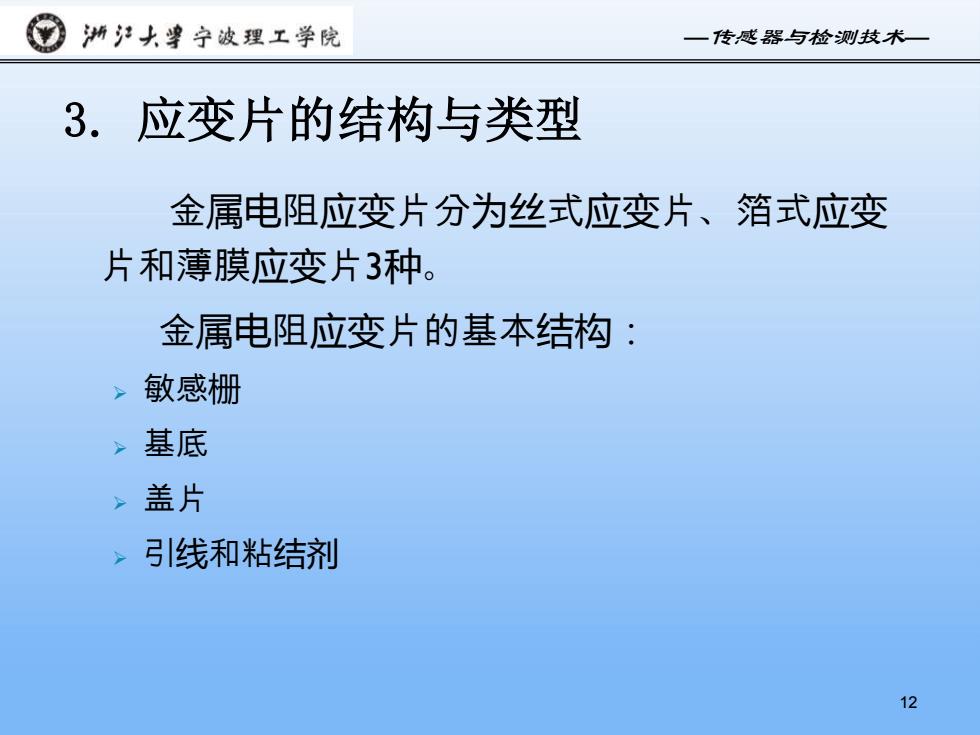

⑧浙江大字波理工学院 一传感器与检则技术 3.应变片的结构与类型 金属电阻应变片分为丝式应变片、箔式应变 片和薄膜应变片3种。 金属电阻应变片的基本结构： ,敏感栅 基底 盖片 >引线和粘结剂 12
—传感器与检测技术— 3. 应变片的结构与类型 金属电阻应变片分为丝式应变片、箔式应变 片和薄膜应变片3种。 金属电阻应变片的基本结构： ➢ 敏感栅 ➢ 基底 ➢ 盖片 ➢ 引线和粘结剂 12

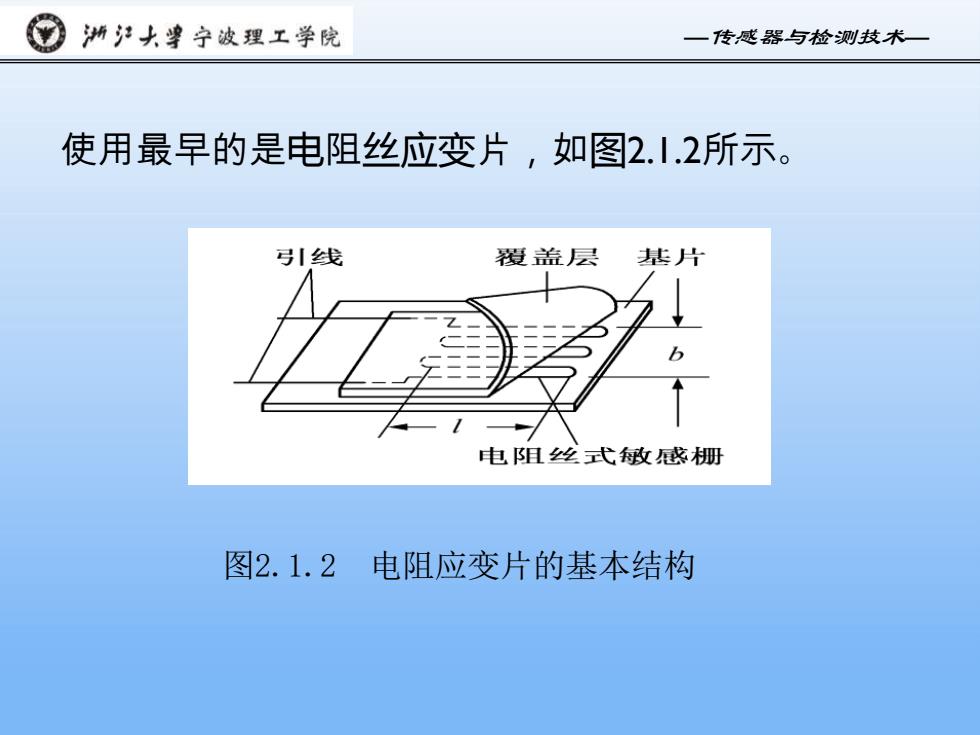

洲泸大望宁波理工学院 一传感器与检测技术 使用最早的是电阻丝应变片，如图2.1.2所示。 弓I线 覆盖层 基片 电组丝式政感栅 图2.1.2电阻应变片的基本结构
—传感器与检测技术— 使用最早的是电阻丝应变片，如图2.1.2所示。 图2.1.2 电阻应变片的基本结构

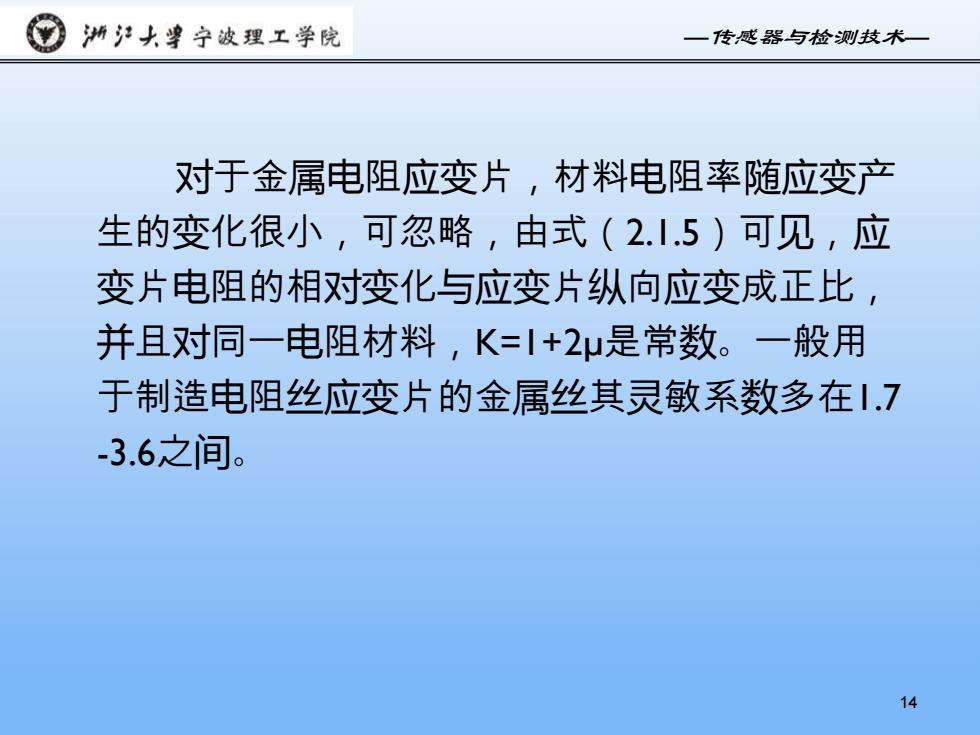

浙大望字波理工学院 一传感器与检则技术 对于金属电阻应变片，材料电阻率随应变产 生的变化很小，可忽略，由式（2.1.5)可见，应 变片电阻的相对变化与应变片纵向应变成正比， 并且对同一电阻材料，K=|+2μ是常数。一般用 于制造电阻丝应变片的金属丝其灵敏系数多在I.7 -3.6之间。 14
—传感器与检测技术— 对于金属电阻应变片，材料电阻率随应变产 生的变化很小，可忽略，由式（2.1.5）可见，应 变片电阻的相对变化与应变片纵向应变成正比， 并且对同一电阻材料，K=1+2µ是常数。一般用 于制造电阻丝应变片的金属丝其灵敏系数多在1.7 -3.6之间。 14

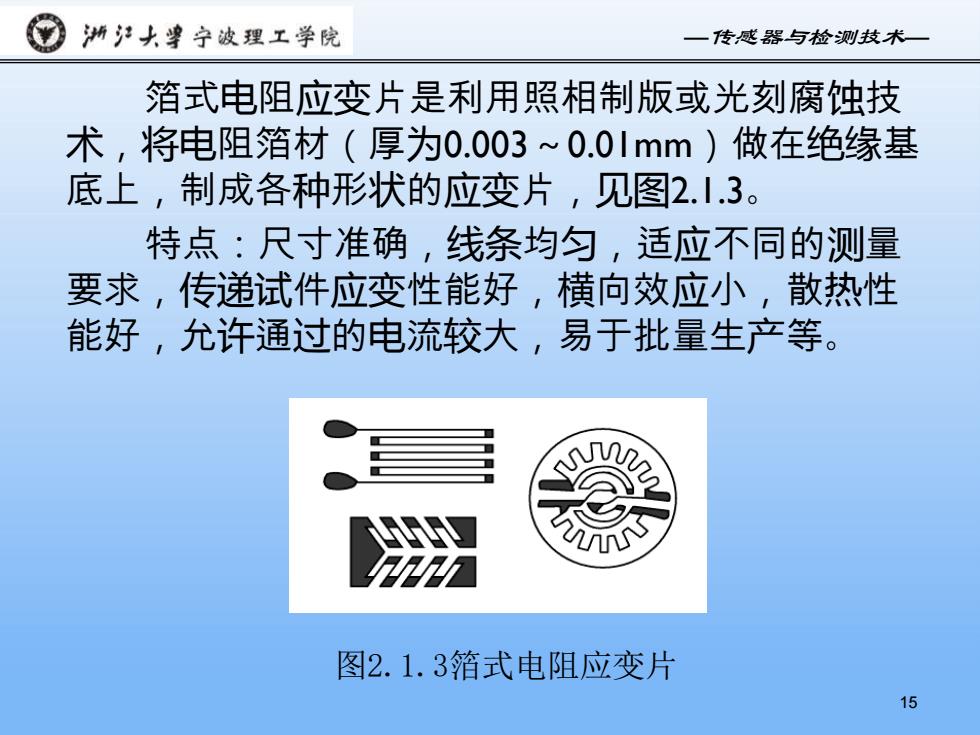

浙泸大》宁波理工学院 一传感器与检测技术一 箔式电阻应变片是利用照相制版或光刻腐蚀技 术，将电阻箔材（厚为0.003~0.01mm)做在绝缘基 底上，制成各种形状的应变片，见图21.3。 特点：尺寸准确，线条均匀，适应不同的测量 要求，传递试件应变性能好，横向效应小，散热性 能好，允许通过的电流较大，易于批量生产等。 图2.1.3箔式电阻应变片 15
—传感器与检测技术— 箔式电阻应变片是利用照相制版或光刻腐蚀技 术，将电阻箔材（厚为0.003～0.01mm）做在绝缘基 底上，制成各种形状的应变片，见图2.1.3。 特点：尺寸准确，线条均匀，适应不同的测量 要求，传递试件应变性能好，横向效应小，散热性 能好，允许通过的电流较大，易于批量生产等。 15 图2.1.3箔式电阻应变片
