概述 电力机车制动机 1风源系统的作用 生产、贮备、调节控制压力空气，并向全车各 气路系统提供所需的高质量的，洁净、稳定的 压力空气。 *本章重点介绍SS4改进型电力机车的风源系统 及其组成部件。 郑州铁路职业技术学院机车教研室 1-6
1-6 一 概 述 1 风源系统的作用 生产、贮备、调节控制压力空气，并向全车各 气路系统提供所需的高质量的，洁净、稳定的 压力空气。 ＊本章重点介绍SS4改进型电力机车的风源系统 及其组成部件
概述 XINHOA 电力机车制动机 2风源系统的构成 SS系列电力机车风源系统由主空气压缩机组、 压力控制器、总风缸、止回阀、高压安全阀、 无负载启动电空阀、空气干燥器、塞门及连接 管等组成。 郑州铁路职业技术学院机车教研室 1-7
1-7 一 概 述 2 风源系统的构成 SS系列电力机车风源系统由主空气压缩机组、 压力控制器、总风缸、止回阀、高压安全阀、 无负载启动电空阀、空气干燥器、塞门及连接 管等组成

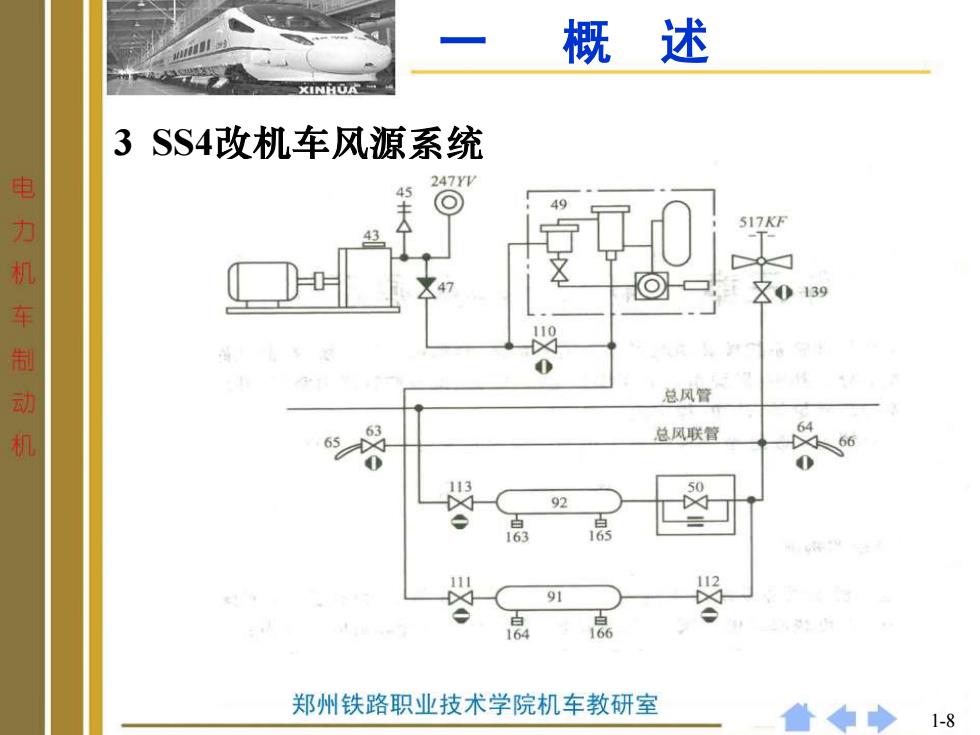

概述 XINHOA 3 SS4改机车风源系统 247Y7 电力机车制动机 ☒0139 110 总风管 总风联管 6 0 113 50 6 112 白 16 郑州铁路职业技术学院机车教研室 1-8
1-8 一 概 述 3 SS4改机车风源系统

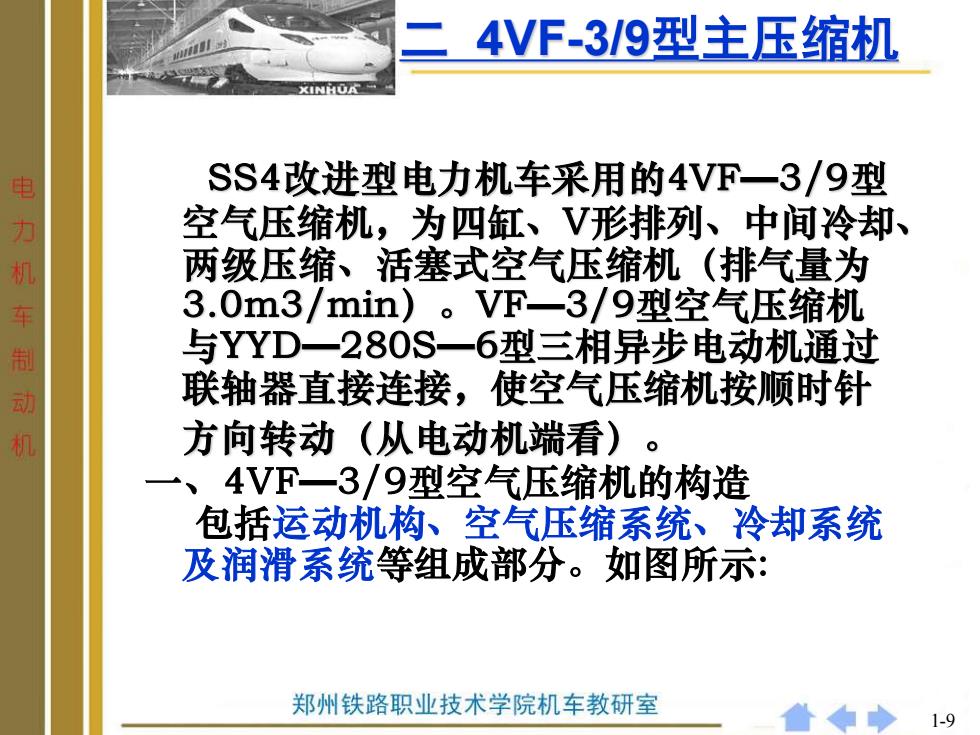

二4VF.3/9型主压缩机 XINHOA SS4改进型电力机车采用的4VF一3/9型 电力机车制动机 空气压缩机，为四缸、V形排列、中间冷却、 两级压缩、活塞式空气压缩机（排气量为 3.0m3/min)。VF一3/9型空气压缩机 与YYD一280S一6型三相异步电动机通过 联轴器直接连接，使空气压缩机按顺时针 方向转动（从电动机端看)。 4VF一3/9型空气压缩机的构造 包括运动机构、空气压缩系统、冷却系统 及润滑系统等组成部分。如图所示： 郑州铁路职业技术学院机车教研室 1-9
1-9 二 4VF-3/9型主压缩机 SS4改进型电力机车采用的4VF—3/9型 空气压缩机，为四缸、V形排列、中间冷却、 两级压缩、活塞式空气压缩机（排气量为 3.0m3/min）。VF—3/9型空气压缩机 与YYD—280S—6型三相异步电动机通过 联轴器直接连接，使空气压缩机按顺时针 方向转动（从电动机端看）。 一、4VF—3/9型空气压缩机的构造 包括运动机构、空气压缩系统、冷却系统 及润滑系统等组成部分。如图所示:
二4VF-3/9型主压缩机 电力机车制动机 图2一4 V℉一3/9型空气压缩机 一机体： 上级气缸：6一二级活塞 级气缸盖：10一导风罩：1 气滤清器：12一消声器：13一级气缸：14一级活塞：15 级 阀：16一级气缸盖：17一联轴器：18一袖泵：19一轴承：20一铜 21一油压表。 郑州铁路职业技术学院机车教研室 ●●◆1-10
1-10 二 4VF-3/9型主压缩机
