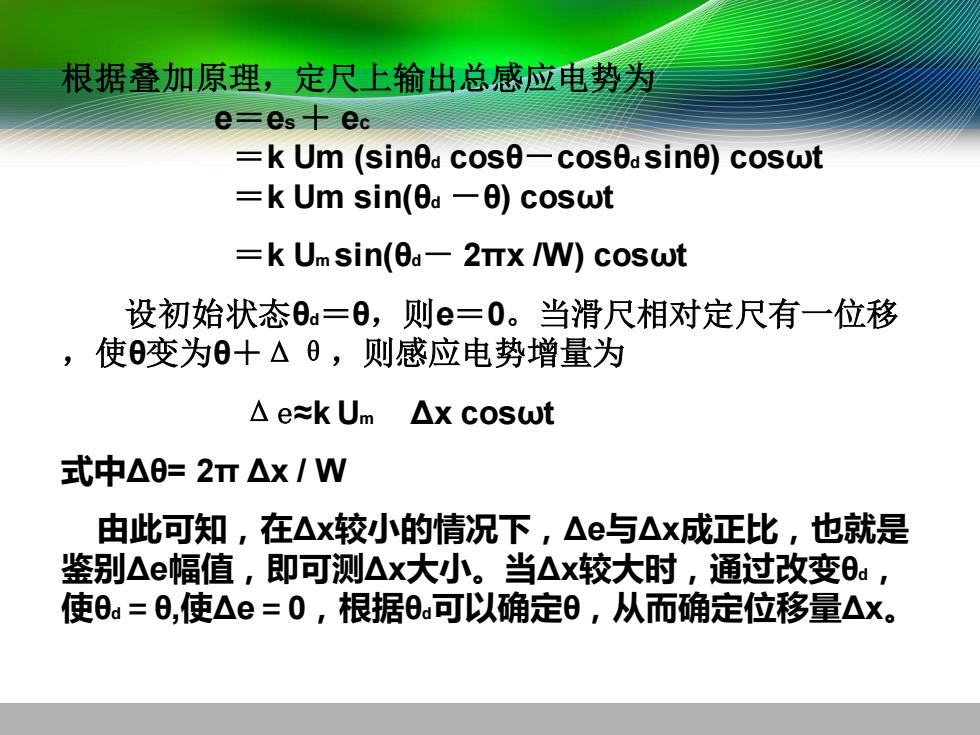

根据叠加原理，定尺上输出总感应电势为 e=es+ec =kUm(sinθacosθ-cosθasin)coswt =k Um sin(ea一a)coswt =k Um sin(0a-2TTX /W)coswt 设初始状态0a=日，则e=0。当滑尺相对定尺有一位移 ,使变为日+△0，则感应电势增量为 △e≈kUm△k coswt 式中△0=2T△x/W 由此可知，在△x较小的情况下，△e与△x成正比，也就是 鉴别△e幅值，即可测△x大小。当△x较大时，通过改变。， 使0a=日，使△e=0,根据0：可以确定0，从而确定位移量△x
根据叠加原理，定尺上输出总感应电势为 e＝es ＋ ec ＝k Um (sinθd cosθ－cosθd sinθ) cosωt ＝k Um sin(θd －θ) cosωt ＝k Um sin(θd－ 2πx /W) cosωt 设初始状态θd＝θ，则e＝0。当滑尺相对定尺有一位移 ，使θ变为θ＋Δθ，则感应电势增量为 Δe≈k Um Δx cosωt 式中Δθ= 2π Δx / W 由此可知，在Δx较小的情况下，Δe与Δx成正比，也就是 鉴别Δe幅值，即可测Δx大小。当Δx较大时，通过改变θd， 使θd＝θ,使Δe＝0，根据θd可以确定θ，从而确定位移量Δx

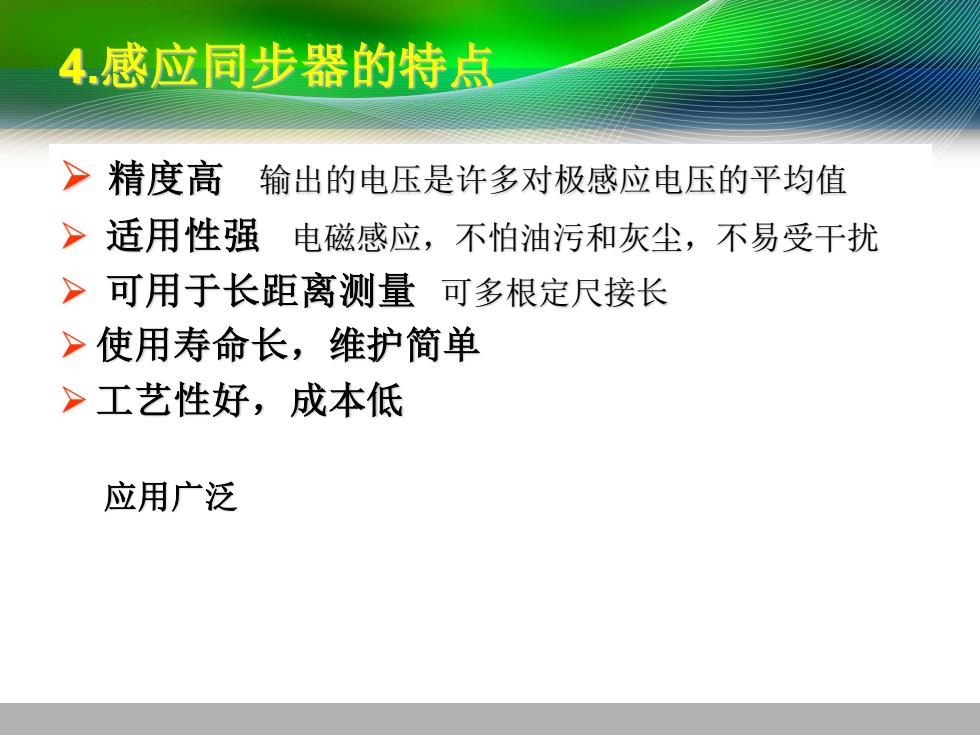

4.感应同步器的特点 >精度高输出的电压是许多对极感应电压的平均值 >适用性强电磁感应，不怕油污和灰尘，不易受干扰 >可用于长距离测量可多根定尺接长 >使用寿命长，维护简单 >工艺性好，成本低 应用广泛
4.感应同步器的特点 ➢ 精度高 输出的电压是许多对极感应电压的平均值 ➢ 适用性强 电磁感应，不怕油污和灰尘，不易受干扰 ➢ 可用于长距离测量 可多根定尺接长 ➢ 使用寿命长，维护简单 ➢ 工艺性好，成本低 应用广泛
三、光栅 光栅属于光学元件，是一种高精度的位移传感器。 1.光栅的种类 物理光栅 圆光栅 计量光栅 直线光栅 透射光栅 反射光栅 主要介绍一下直线计量透射光栅
三、光栅 光栅属于光学元件，是一种高精度的位移传感器。 1. 光栅的种类 透射光栅 反射光栅 物理光栅 计量光栅 圆光栅 直线光栅 主要介绍一下直线计量透射光栅

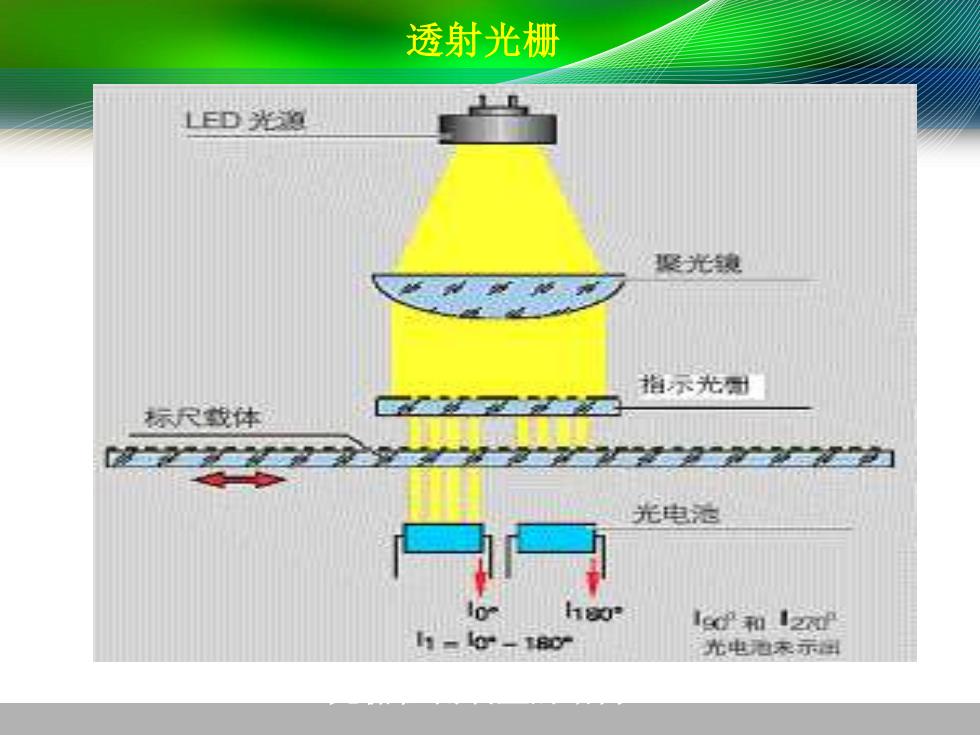

透射光栅 LED光Q 聚光锁 指示光司 标尺载体 光电测 16和12dP 1-10-160 光电泡无示润
光栅检测装置的结构 透射光栅

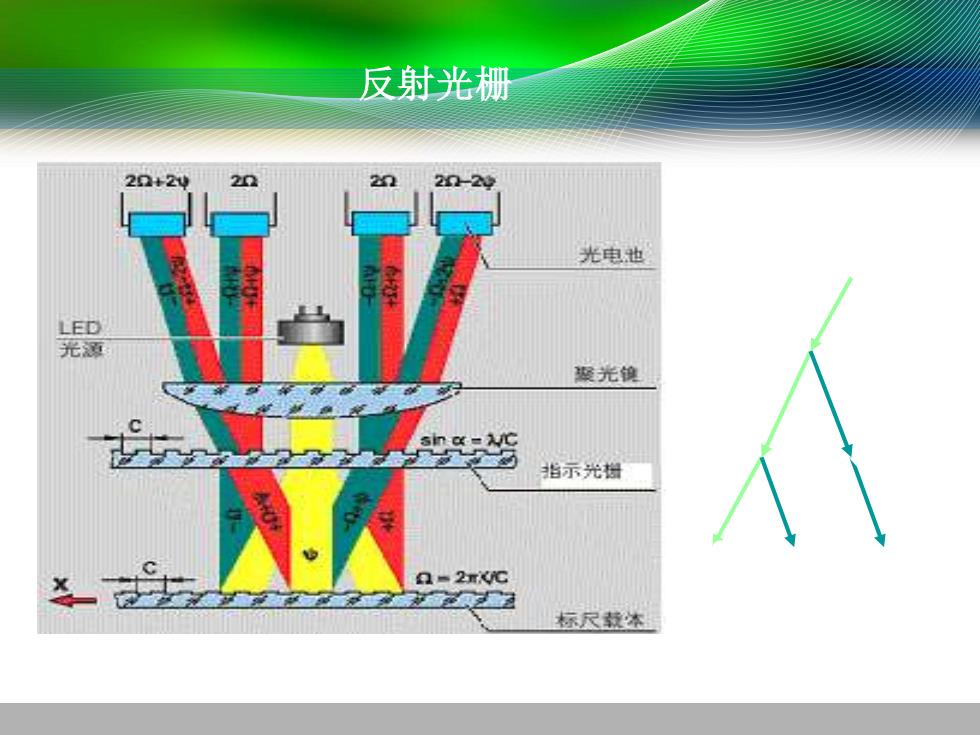

反射光栅 20+2y 20 20 2-2 光电池 LED 光源 聚光镜 指示光栅 L=2rX℃ 标尺教体翻
0 1 0,0 0,1 1,0 1,1 反射光栅
