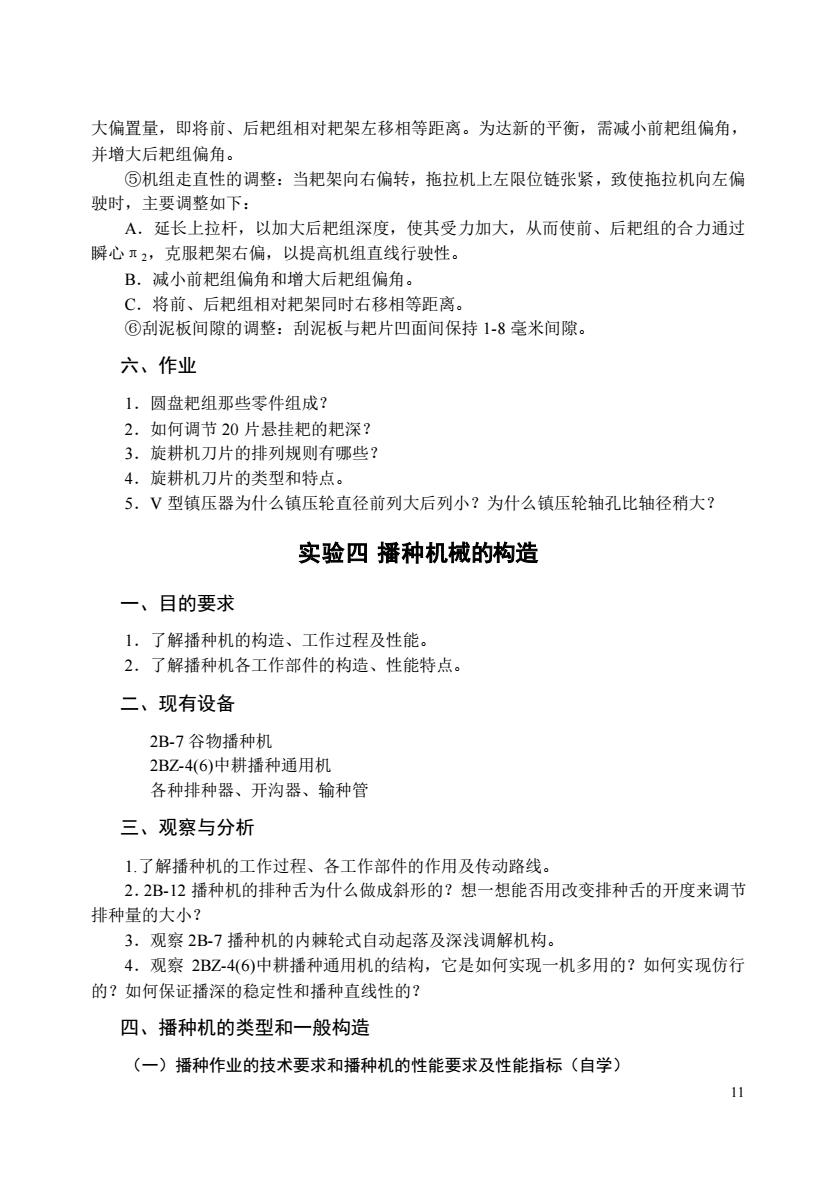

大偏置量，即将前、后耙组相对耙架左移相等距离。为达新的平衡，需减小前耙组偏角， 并增大后耙组偏角。 ⑤机组走直性的调整：当耙架向右偏转，拖拉机上左限位链张紧，致使拖拉机向左偏 驶时，主要调整如下： A.延长上拉杆，以加大后耙组深度，使其受力加大，从而使前、后耙组的合力通过 瞬心π2，克服耙架右偏，以提高机组直线行驶性。 B.减小前耙组偏角和增大后耙组偏角。 C.将前、后耙组相对耙架同时右移相等距离。 ⑥刮泥板间隙的调整：刮泥板与耙片凹面间保持1-8毫米间隙。 六、作业 1.圆盘耙组那些零件组成？ 2.如何调节20片悬挂粑的耙深？ 3.旋耕机刀片的排列规则有哪些？ 4.旋耕机刀片的类型和特点。 5.V型镇压器为什么镇压轮直径前列大后列小？为什么镇压轮轴孔比轴径稍大？ 实验四播种机械的构造 一、目的要求 1.了解播种机的构造、工作过程及性能。 2.了解播种机各工作部件的构造、性能特点。 二、现有设备 2B-7谷物播种机 2BZ-4(6)中耕播种通用机 各种排种器、开沟器、输种管 三、观察与分析 1.了解播种机的工作过程、各工作部件的作用及传动路线。 2.2B-12播种机的排种舌为什么做成斜形的？想一想能否用改变排种舌的开度来调节 排种量的大小？ 3.观察2B-7播种机的内棘轮式自动起落及深浅调解机构。 4.观察2BZ-4(6)中耕播种通用机的结构，它是如何实现一机多用的？如何实现仿行 的？如何保证播深的稳定性和播种直线性的？ 四、播种机的类型和一般构造 (一)播种作业的技术要求和播种机的性能要求及性能指标（自学) 11
11 大偏置量，即将前、后耙组相对耙架左移相等距离。为达新的平衡，需减小前耙组偏角， 并增大后耙组偏角。 ⑤机组走直性的调整：当耙架向右偏转，拖拉机上左限位链张紧，致使拖拉机向左偏 驶时，主要调整如下： A．延长上拉杆，以加大后耙组深度，使其受力加大，从而使前、后耙组的合力通过 瞬心π2，克服耙架右偏，以提高机组直线行驶性。 B．减小前耙组偏角和增大后耙组偏角。 C．将前、后耙组相对耙架同时右移相等距离。 ⑥刮泥板间隙的调整：刮泥板与耙片凹面间保持 1-8 毫米间隙。 六、作业 1．圆盘耙组那些零件组成？ 2．如何调节 20 片悬挂耙的耙深？ 3．旋耕机刀片的排列规则有哪些？ 4．旋耕机刀片的类型和特点。 5．V 型镇压器为什么镇压轮直径前列大后列小？为什么镇压轮轴孔比轴径稍大？ 实验四 播种机械的构造 一、目的要求 1．了解播种机的构造、工作过程及性能。 2．了解播种机各工作部件的构造、性能特点。 二、现有设备 2B-7 谷物播种机 2BZ-4(6)中耕播种通用机 各种排种器、开沟器、输种管 三、观察与分析 1.了解播种机的工作过程、各工作部件的作用及传动路线。 2．2B-12 播种机的排种舌为什么做成斜形的？想一想能否用改变排种舌的开度来调节 排种量的大小？ 3．观察 2B-7 播种机的内棘轮式自动起落及深浅调解机构。 4．观察 2BZ-4(6)中耕播种通用机的结构，它是如何实现一机多用的？如何实现仿行 的？如何保证播深的稳定性和播种直线性的？ 四、播种机的类型和一般构造 （一）播种作业的技术要求和播种机的性能要求及性能指标（自学）
(二)播种机的分类（自学） (三)谷物播种机的构造和工作过程 1.构造 (1)主要工作部件：种子箱、排种器、输种管、开沟器、覆土器、镇压轮（压密轮）。 (2)辅助部件：机架、行走装置、传动装置、开沟器起落装置、开沟器深浅调节装置、 划行（印）器等。 2.工作过程：种子由种子箱→排种器→输种管→经开沟器落入种沟→经覆土器覆土 ·镇压轮压密完成播种全过程。 3.排种器 (1)概述 ①对排种器的要求：排种均匀稳定、不伤种子、通用性好、播量调节范围大，调节方 便，工作可靠。 ②分类：（自学） (2)外槽轮式排种器 ①特点（自学） ②构造及工作过程（自学） (3)内槽轮式排种器 其主要工作元件为一内表面带有槽棱的圆环组成。当圆环转动时，种子被槽棱带起， 并在摩擦力作用下升到一定高度，然后在自重作用下落入排种器口排出。内槽轮式排种器 在国外用的较多，国内较少。 (4)水平圆盘式排种器（以2BZ-4(6)中耕播种通用机为例） ①磨盘式排种器（小麦、谷子、高粱排种状态》 A.主要构造：由种子筒、种子筒底座、立轴、隔板、调节盘和调节手柄、驱动盘、 磨盘、驱动盘压帽等组成。 B.工作原理：当磨盘回转时，是通过盘底上的喂入口进入排种间隙的种子在离心力 及摸纹推力作用下，由中心向外移动，从种子筒底座上的排种口处强制排出。多余的种子 在磨盘边缘处按螺旋线方向上升，在通过磨盘上的喂入口进入排种间隙。 ②棉花排种状态 A.构造：由种子筒、种子筒底座、立轴、棉花玉米隔板、棉花搅拌盘、驱动盘、驱 动盘压帽、棉花匀籽轮（排种轮）、棉花播量调节板等组成。 B.工作原理：当搅拌盘转动时，搅拌种子筒内的种子以防止架空，并将棉籽带到种 子筒底座的出种口处，由匀籽轮排出并分散，以提高排种均匀性。调节板可改变出种口的 大小来调节播量。如需要穴播时，可在开沟器上加装棉籽成穴盘。 注意：穴播棉花时，需拆下开式输种管后再装上棉籽成穴盘。 ③玉米排种状态（槽盘式排种器） 12
12 （二）播种机的分类（自学） （三）谷物播种机的构造和工作过程 1．构造 ⑴主要工作部件：种子箱、排种器、输种管、开沟器、覆土器、镇压轮（压密轮）。 ⑵辅助部件：机架、行走装置、传动装置、开沟器起落装置、开沟器深浅调节装置、 划行（印）器等。 2．工作过程：种子由种子箱→排种器→输种管→经开沟器落入种沟→经覆土器覆土 →镇压轮压密完成播种全过程。 3．排种器 ⑴概述 ①对排种器的要求：排种均匀稳定、不伤种子、通用性好、播量调节范围大，调节方 便，工作可靠。 ②分类：（自学） ⑵外槽轮式排种器 ①特点（自学） ②构造及工作过程（自学） ⑶内槽轮式排种器 其主要工作元件为一内表面带有槽棱的圆环组成。当圆环转动时，种子被槽棱带起， 并在摩擦力作用下升到一定高度，然后在自重作用下落入排种器口排出。内槽轮式排种器 在国外用的较多，国内较少。 ⑷水平圆盘式排种器（以 2BZ-4(6)中耕播种通用机为例） ①磨盘式排种器（小麦、谷子、高粱排种状态） A．主要构造：由种子筒、种子筒底座、立轴、隔板、调节盘和调节手柄、驱动盘、 磨盘、驱动盘压帽等组成。 B．工作原理：当磨盘回转时，是通过盘底上的喂入口进入排种间隙的种子在离心力 及摸纹推力作用下，由中心向外移动，从种子筒底座上的排种口处强制排出。多余的种子 在磨盘边缘处按螺旋线方向上升，在通过磨盘上的喂入口进入排种间隙。 ②棉花排种状态 A．构造：由种子筒、种子筒底座、立轴、棉花玉米隔板、棉花搅拌盘、驱动盘、驱 动盘压帽、棉花匀籽轮（排种轮）、棉花播量调节板等组成。 B．工作原理：当搅拌盘转动时，搅拌种子筒内的种子以防止架空，并将棉籽带到种 子筒底座的出种口处，由匀籽轮排出并分散，以提高排种均匀性。调节板可改变出种口的 大小来调节播量。如需要穴播时，可在开沟器上加装棉籽成穴盘。 注意：穴播棉花时，需拆下开式输种管后再装上棉籽成穴盘。 ③玉米排种状态（槽盘式排种器）
