2v9 电磁场与电磁波基础 主讲：徐乐 商安花子作技大是
电磁场与电磁波基础 主讲：徐乐
静电场可题分类 库仓定律和 +()=9'g哀 4%R 电场强度 龙()=（产 点电荷q 电偶极子 分布电荷p 导体系统 卫=及 (线面本) 0=1n)+ 介质中 真空中和 电位系数 静电场 静电场 [g]-[P][a] ]=[P]可 币应d塔=旦 通量 .B.ds-e 电容系数 散度 v.方=P E=可入 v.克=2 [g]=[B][]9 D=e园 电场能量 不量 f克.f=o 玉克i=0 旋度 7×应=0 g团> 7×应=0 梯无旋 w,-f,d 电位和 E=-72 =BD W。= 1 法向场边界方(D2-D)=只 五六之8吗吗 边界条件 惊×高=克× 电场力“ 切向场边界 京--W引 一=0 南=V说L exu@喻lx间in.edu.cn 69 2 场论分析方法
lexu@mail.xidian.edu.cn 2
第5讲恒定电流的电场 电流与电荷 一电流密度 一电荷守恒定律 -欧姆定律 一焦耳定律 恒定电流的电场 一基本方程 一边界条件 ·静电比拟法 lexu@mail.xidian.edu.cn 3

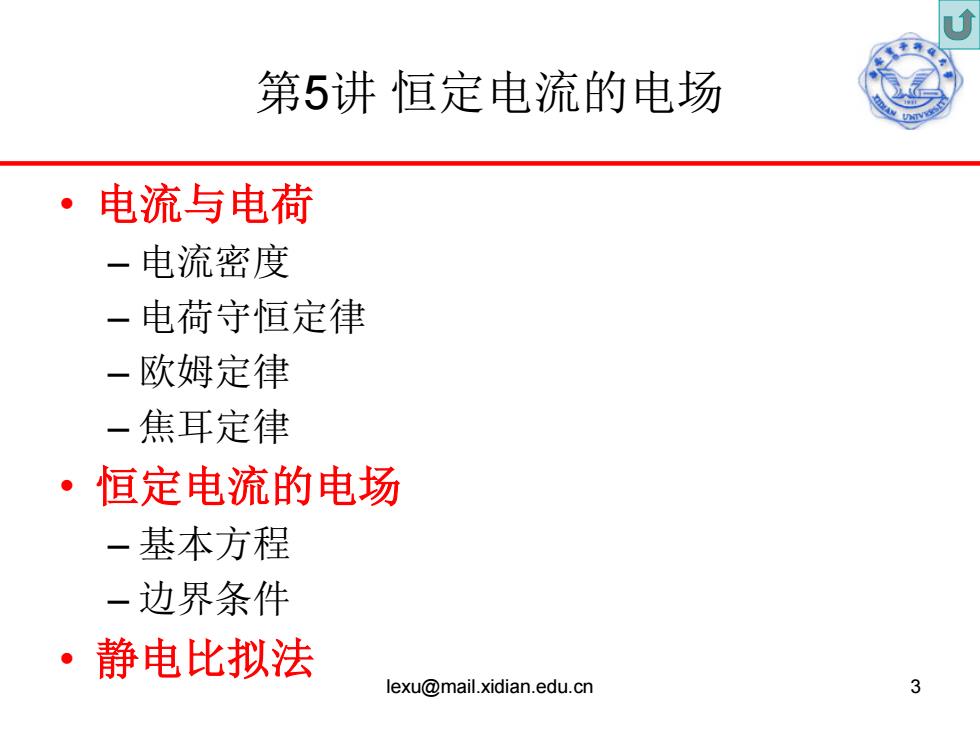

第5讲 恒定电流的电场 • 电流与电荷 – 电流密度 – 电荷守恒定律 – 欧姆定律 – 焦耳定律 • 恒定电流的电场 – 基本方程 – 边界条件 • 静电比拟法 lexu@mail.xidian.edu.cn 3
电流密度 ·在电磁理论中主要研究两类电流： 一导体中自由电荷在电场作用下的定向运动形成的电流一传导 电流 一带电粒子在真空中或气体中运动时形成的电流一运流电流 ·密度为ρ的带电粒子以速度v运动时运流电流密度为： J=pv lexu@mail.xidian.edu.cn

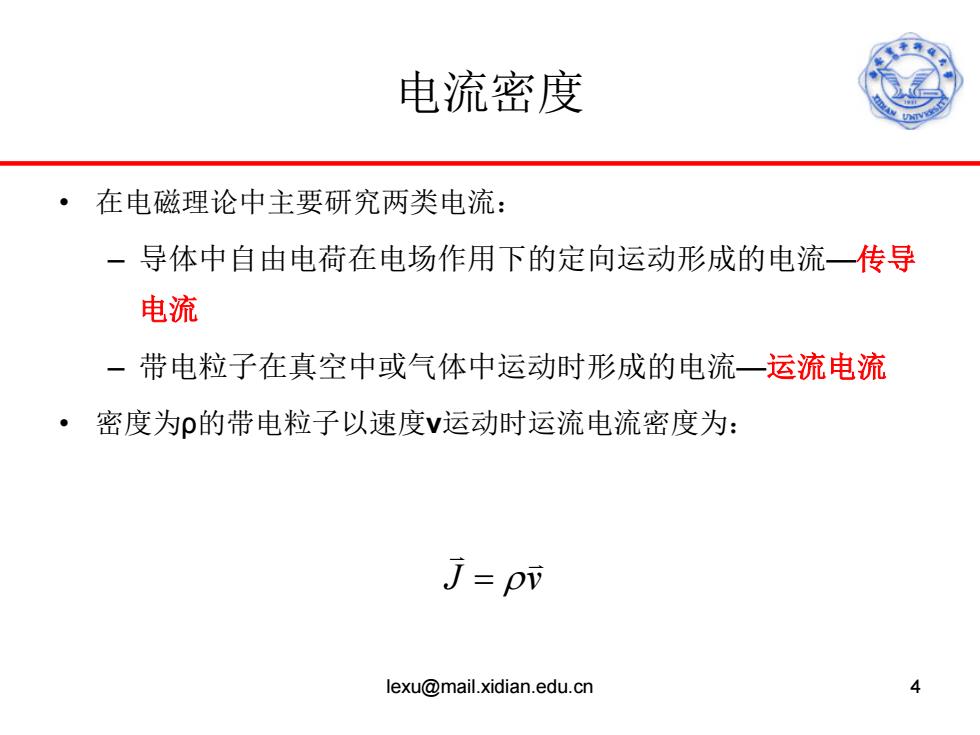

电流密度 • 在电磁理论中主要研究两类电流： – 导体中自由电荷在电场作用下的定向运动形成的电流—传导 电流 – 带电粒子在真空中或气体中运动时形成的电流—运流电流 • 密度为ρ的带电粒子以速度v运动时运流电流密度为： J v = ρ lexu@mail.xidian.edu.cn 4
电流密度 。 导体内自由电子在外加电场的作用下会沿着与电场相反的方向运 动，电流就是电荷运动形成的电荷流。 ·不随时间变化的电流称为恒定电流。 ·要在导体中维持恒定电流，其内部必须有恒定的电场，同时恒定 电流又要在其周围空间激发磁场。 ·恒定电流的电场和磁场都不随时间变化，它们彼此独立，互不影 响，因为可以分别加以研究。 lexu@mail.xidian.edu.cn 5
电流密度 • 导体内自由电子在外加电场的作用下会沿着与电场相反的方向运 动，电流就是电荷运动形成的电荷流。 • 不随时间变化的电流称为恒定电流。 • 要在导体中维持恒定电流，其内部必须有恒定的电场，同时恒定 电流又要在其周围空间激发磁场。 • 恒定电流的电场和磁场都不随时间变化，它们彼此独立，互不影 响，因为可以分别加以研究。 lexu@mail.xidian.edu.cn 5
