第二节硅质原料 1.2.2 Si0,多晶转变 冬常压下有七种结晶态和一种玻璃态，在一定条件下相互转化： 870℃ 0一石英0鳞石英 主Q一方有英口熔融态石英 1470℃ ±16% 163℃ ±0.2% 急冷 573℃ ±0.82% B—鳞石英 180-270℃±2.8% 石英玻璃 117℃ 士0.2% B一石英 Y一鳞石英 B一方石英
第二节 硅质原料 ❖ 1.2.2 ——SiO2多晶转变 ❖ 常压下有七种结晶态和一种玻璃态，在一定条件下相互转化： —石英 —鳞石英 —方石英 熔融态石英 —鳞石英 石英玻璃 —石英 —鳞石英 —方石英 870℃ 1470℃ 1713℃ 573℃ ±0.82% 117℃ ±0.2% 163℃ ±4.7% ±0.2% ±16% 180~270℃ ±2.8% 急冷
第二节硅质原料 1.2.2 SO,多晶转变的特点 ·高温型的迟缓转化（横向转化或一级转化） 由表面向内部逐步进行，结构变化。因为形成新的稳定 晶型，所以需较高的活化能；转变速度慢；体积变化较大， 所以需较高温度及较长时间。 ·低温型的迅速转变（纵向转变或二级转变） 由表及里瞬间同时转化，体积变化小，结构不特殊变 化，位移型转变（键之间的角度稍做变动为位移型转变）， 易进行，且转化可逆

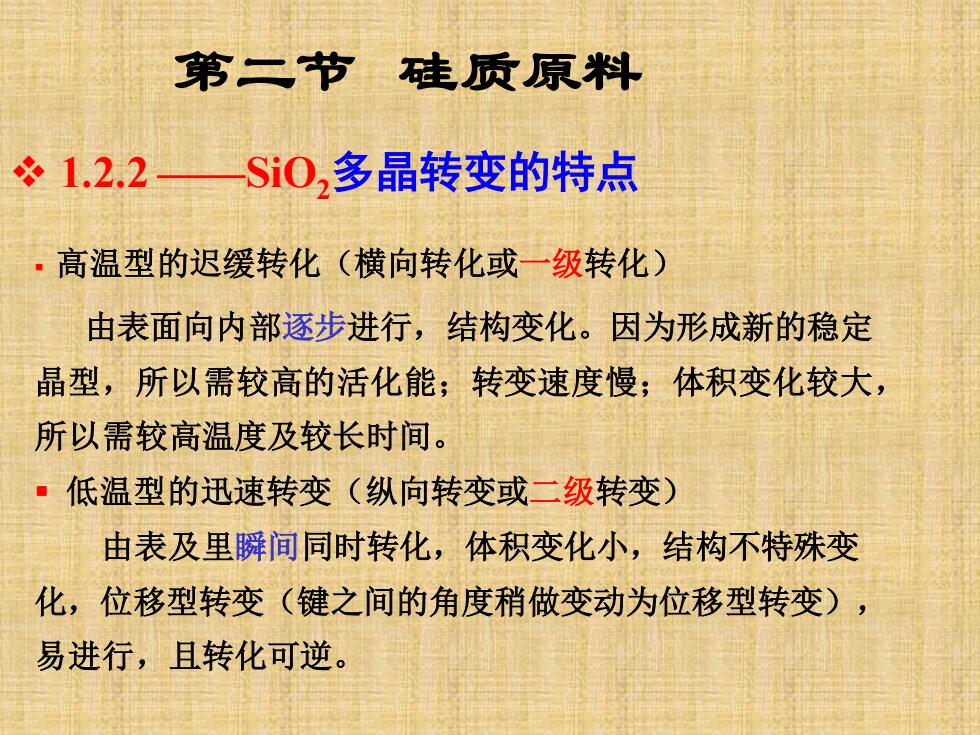

第二节 硅质原料 ❖ 1.2.2 ——SiO2多晶转变的特点 ▪ 高温型的迟缓转化（横向转化或一级转化） 由表面向内部逐步进行，结构变化。因为形成新的稳定 晶型，所以需较高的活化能；转变速度慢；体积变化较大， 所以需较高温度及较长时间。 ▪ 低温型的迅速转变（纵向转变或二级转变） 由表及里瞬间同时转化，体积变化小，结构不特殊变 化，位移型转变（键之间的角度稍做变动为位移型转变）， 易进行，且转化可逆
第二节硅质原料 1.2.2 SiO,多晶转变特性 ■自然界中石英大部分以B一石英存在，很少以鳞石英或方石 英的介稳状态存在。 ·石英多晶转变的体积效应： 一 级转变的体积变化大，但由于其转化速度慢，体积效应小， 且在高温下有液相存在，对坯体影响不大。 二级转变的体积变化小，但转化速度快，瞬间完成，体积效 应大，无液相，对坯体影响大，必须严格控制

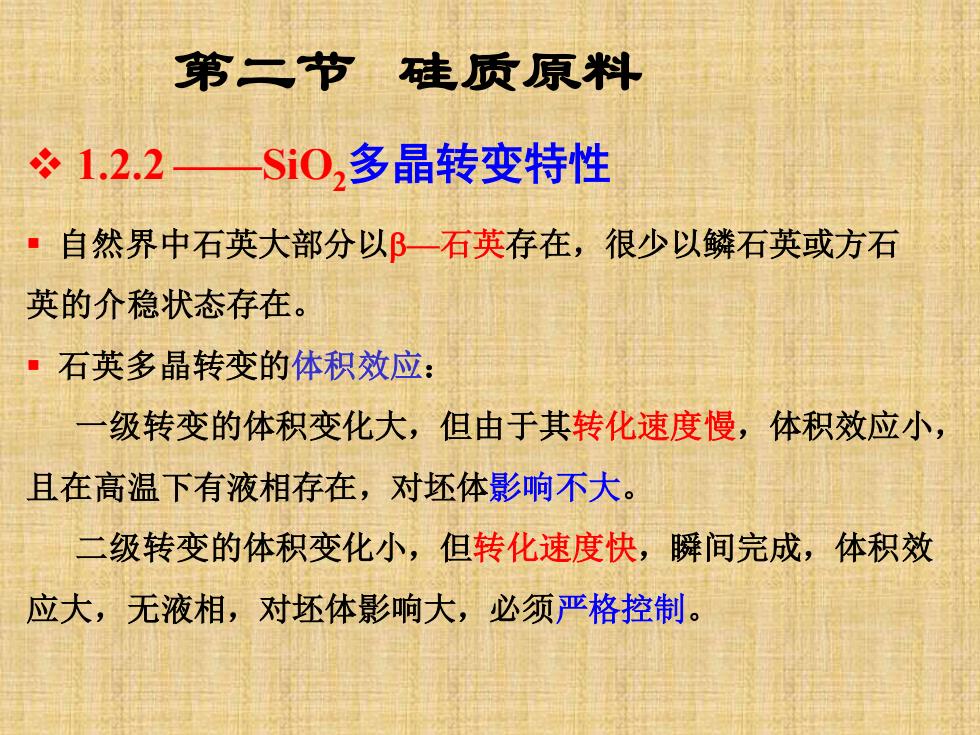

第二节 硅质原料 ❖ 1.2.2 ——SiO2多晶转变特性 ▪ 自然界中石英大部分以—石英存在，很少以鳞石英或方石 英的介稳状态存在。 ▪ 石英多晶转变的体积效应： 一级转变的体积变化大，但由于其转化速度慢，体积效应小， 且在高温下有液相存在，对坯体影响不大。 二级转变的体积变化小，但转化速度快，瞬间完成，体积效 应大，无液相，对坯体影响大，必须严格控制
第二节硅质原料 ÷1.2.2 SiO,多晶转变特性 ■石英理论晶型转化的基础条件：慢升温，维持晶型转化在 平衡态下进行。 ■陶瓷生产实际转化情况：升温快（快速烧成)，无论是否 有矿化剂，都经过半安定方石英这一过渡状态，参见实际转 化示意图

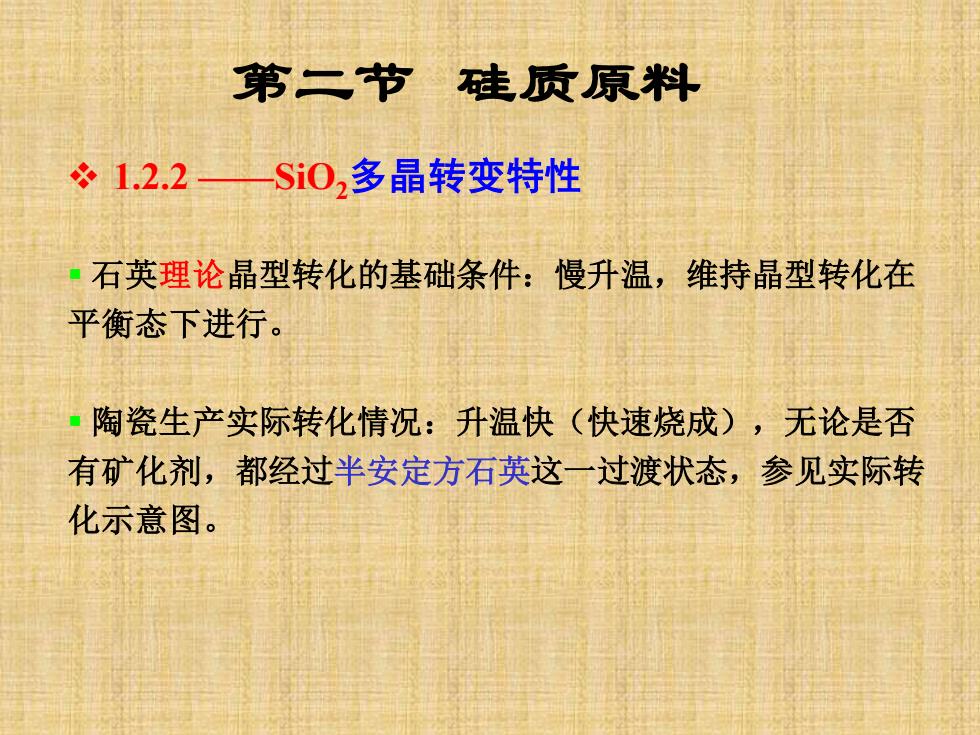

第二节 硅质原料 ❖ 1.2.2 ——SiO2多晶转变特性 ▪ 石英理论晶型转化的基础条件：慢升温，维持晶型转化在 平衡态下进行。 ▪ 陶瓷生产实际转化情况：升温快（快速烧成），无论是否 有矿化剂，都经过半安定方石英这一过渡状态，参见实际转 化示意图
第二节硅质原料 ÷1.2.2 SO,晶型实际转化示意图 1470℃ 半安定方石英 一方石英 无矿化剂 干转化 1050℃开始，1200一1300℃强烈 B-石英 有 湿 700-900℃开始，1200一1470℃明显 半安定方石英 一鳞石英 1200-1400℃

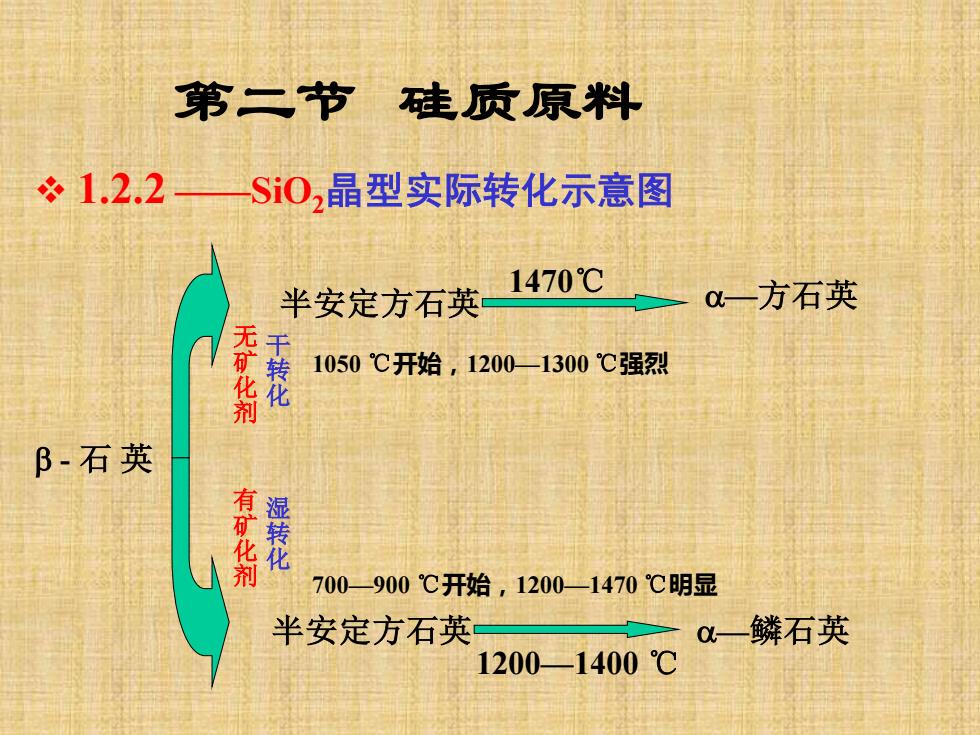

❖ 1.2.2 ——SiO2晶型实际转化示意图 半安定方石英 无 矿 化 剂 有 矿 化 剂 干 转 化 湿 转 化 半安定方石英 —方石英 —鳞石英 1050 ℃开始，1200—1300 ℃强烈 1470℃ 1200—1400 ℃ 700—900 ℃开始，1200—1470 ℃明显 第二节 硅质原料 - 石 英
