导 规律总结 快速三步法画等效电路图 第一步：标出等势点。依次找出各个等势点，并从高电势点到低 电势点顺次标清各等势点字母。第二步：捏合等势点画草图。即 把几个电势相同的等势点拉到一起，合为一点，然后假想提起该点 “抖动”一下，以理顺从该点向下一个节点电流方向相同的电阻，这 样逐点依次画出草图。画图时要注意标出在每个等势点处电流 “兵分几路”及与下一个节点的连接关系。第三步：整理电路图。 要注意等势点、电阻序号与原图一一对应，整理后的等效电路图 力求规范，以便计算
导航 规律总结 快速三步法画等效电路图 第一步:标出等势点。依次找出各个等势点,并从高电势点到低 电势点顺次标清各等势点字母。第二步:捏合等势点画草图。即 把几个电势相同的等势点拉到一起,合为一点,然后假想提起该点 “抖动”一下,以理顺从该点向下一个节点电流方向相同的电阻,这 样逐点依次画出草图。画图时要注意标出在每个等势点处电流 “兵分几路”及与下一个节点的连接关系。第三步:整理电路图。 要注意等势点、电阻序号与原图一一对应,整理后的等效电路图 力求规范,以便计算

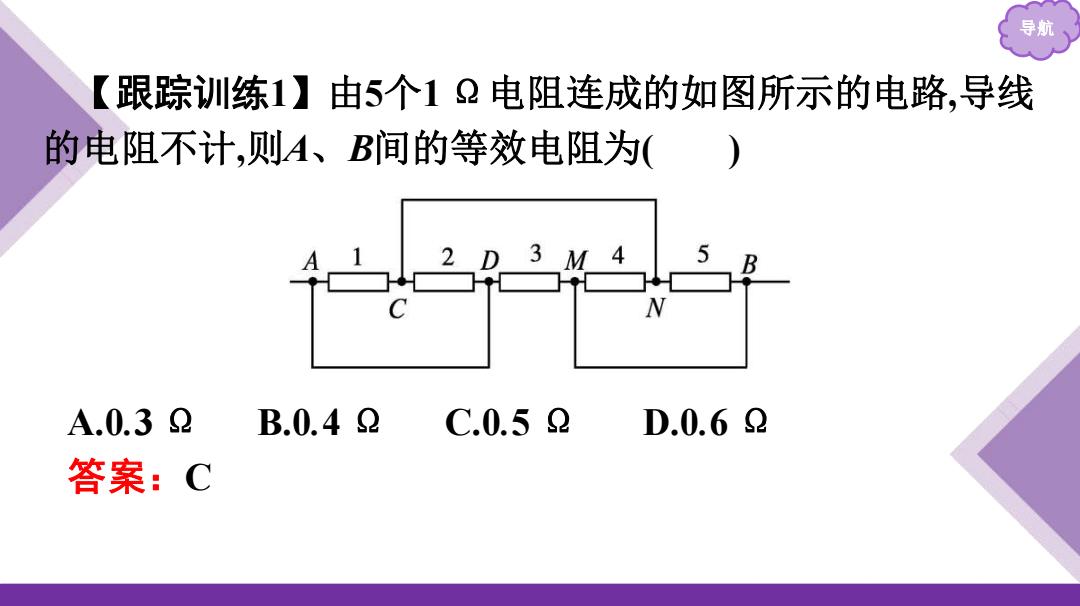

导 【跟踪训练1】由5个12电阻连成的如图所示的电路，导线 的电阻不计，则A、B间的等效电阻为( M 4 A.0.32 B.0.42 C.0.52 D.0.62 答案：C
导航 【跟踪训练1】由5个1 Ω电阻连成的如图所示的电路,导线 的电阻不计,则A、B间的等效电阻为( ) A.0.3 Ω B.0.4 Ω C.0.5 Ω D.0.6 Ω 答案：C
